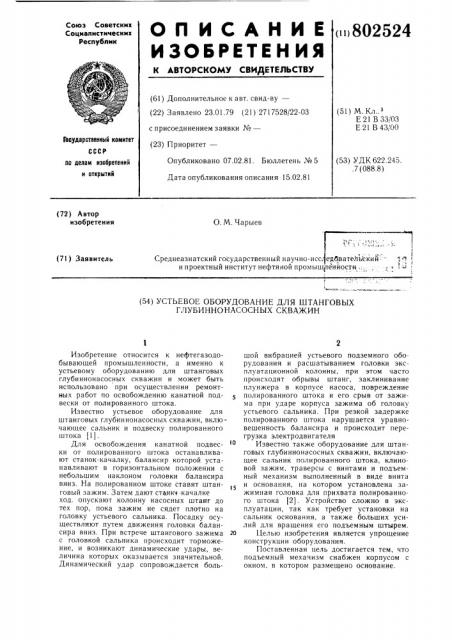

ОП ИСАНИ Е

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()802524 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.01.79 (21) 2717528/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М Кл з

Е21 В 33/03

Е21 В 43/00

Государстееииый комитет (53) УДК 622.245.. 7 (088.8) Опубликовано 07.02.81. Бюллетень № 5

Дата опубликования описания 15.02.81 по делам иэобретеиий и открытий (72) Автор изобретения

О. М. Чарыев

Среднеазиатский государственный научно-исс.1едбватеЛьский-и проектный институт нефтяной промышренйости: . (71) Заявитель (54) УСТЬЕВОЕ ОБОРУДОВАНИЕ ДЛЯ ШТАНГОВЫХ

ГЛУБИННОНАСОСНЫХ СКВАЖИН

Изобретение относится к нефтегазодобывающей промышленности, а именно к устьевому оборудованию для штанговых глубиннонасосных скважин и может быть использовано при осуществлении ремонтных работ по освобождению канатной подвески от полированного штока.

Известно устьевое оборудование для штанговых глубиннонасосных скважин, включающее сальник и подвеску полированного штока (1) .

Для освобождения канатной подвески от полированного штока останавливают станок-качалку, балансир которой устанавливают в горизонтальном положении с небольшим наклоном головки балансира вниз. На полированном штоке ставят штанговый зажим. Затем дают станкs -качалке ход. опускают колонну насосных штанг до тех пор, пока зажим не сядет плотно на головку устьевого сальника. Посадку осуществляют путем движения головки балансира вниз. При встрече штангового зажима 20 с головкой сальника происходит торможение, и возникают динамические удары, величина которых оказывается значительной.

Динамический удар сопровождается большой вибрацией устьевого подземного оборудования и расшатыванием головки эксплуатационной колонны, при этом часто происходят обрывы штанг, заклинивание плунжера в корпусе насоса, повреждение полированного штока и его срыв от зажима при ударе корпуса зажима об головку устьевого сальника. При резкой задержке полированного штока нарушается уравновешенность балансира и происходит перегрузка электродвигателя

Известно также оборудование для штанговых глубиннонасосных скважин, включающее сальник полированного штока, клиновой зажим, траверсы с винтами и подъемный механизм выполненный в виде винта и основания, на котором установлена зажимная головка для прихвата полированного штока (2) . Устройство сложно в эксплуатации, так как требует установки на сальник основания, а также больших усилий для вращения его подъемным штырем.

Целью изобретения является упрощение конструкции оборудования.

Поставленная цель достигается тем, что подъемный мехачизм снабжен корпусом с окном, в котором размещено основание.

802524

Формула изобретения

Предлагаемое оборудование показано на чертеже.

Оно состоит из упорного корпуса 1, где имеется продольное окно 2. Внутри упорного корпуса проходит подъемный винт 3, соединенный с ведомой конической шестерней 4, которая приводится в движение ведущей шестерней 5. На нижней опоре шарикового подшипника 6 установлен упорный подшипник 7, на котором вращается ведомая шестерня. Нижняя опора подшипника крепится накидной головкой 8. По подъемному винту движется основание 9 с консольным концом 10, на котором имеется зажимная головка с клиновым захватом 11. Вал ведущей конической шестерни 12 вмонтирован в стойки с подшипниками 13 и соединен с рукояткой 14 для ручного вращения ведущей шестерни.

Предлагаемое устройство работает следующим образом.

Для освобождения канатной подвески устройство нижним основанием корпуса 15 устанавливается к устьевой головке 16. Через проем нижнего основания 17 проходит полированный шток 18, который одновременно центрируется и совмещается с пазом клинового захвата 19. В верхней части полированного штока имеются траверсы канатной подвески — верхняя 20 и нижняя 21, между которыми установлены винты 22.

В траверсы вмонтированы концы канатной подвески 23.

После установки устройства для освобождения канатной подвески нижним осно5 о

1S га и

30 ванием к головке устьевого сальника полированный шток прижимают клиньями к головке 11 и начинают вращение рукоятки 14.

Приводится в движение ведущая 5, затем ведомая 4 шестерни, приводящие в движение подъемный винт 3, который, вращаясь, поднимает основания 9 и 10. Основание с зажимной головкой (клиновым зажимом), двигаясь по продольному окну 2, поднимает полированный шток 18 и расслабляет канатную подвеску 22. После достаточного расслабления канатной подвески выбивают клиновой зажим 19 полированного штока 18 и освобождают его от канатной подвески.

Устьевое оборудование для штанговых глубиннонасосных скважин, включающее сальник полированного штока, клиновой зажим, траверсы с винтами и подъемный механизм, выполненный в виде винта и основания, на котором установлена зажимная головка для прихвата полированного штока, отличающееся тем, что, с целью упрощения конструкции оборудования подъемный механизм снабжен корпусом с окном, в котором размещено основание.

Источники информации, принятые во внимание при экспертизе

1. Муравьев И. М. и др. Технология и техника добычи нефти и газа. М., 1971, с. 314 — 315.

2. Авторское свидетельство СССР по заявке № 2713296. кл. E 21 В 33/03, 16. 01. 79.
