Союз Советскнх

Соцналнстнческнх

Республнк

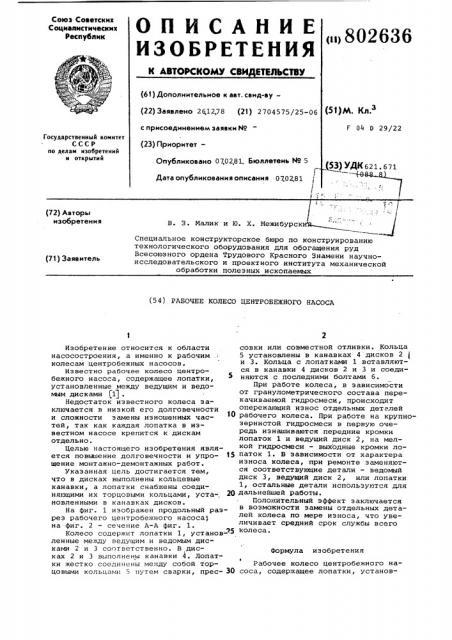

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ >802636 (61) Дополнительное к авт. свид-ву— (22) Заявлено 26 12.78 (21) 2704575/25-06 (51) М. Кл. с присоединением заявки Йо (23) Приоритет—

F 04 0 29/22

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 0702.81, Бюллетень Н9 5

Дата опубликования описания 0702.81 (53) УДК621. 671

-М(72) Авторы изобретения. > и. 3. иииии и ю. х. иеиииураииа

Специальное конструкторское бюро по конструированию технологического оборудования для обогащения руд

Всесоюзного ордена Трудового Красного Знамени научноисследовательского и проектного института механической обработки полезных ископаемых (71) Заявитель (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО НАСОСА

ФормУла изобретения

Изобретение относится к области насосостроения, а именно к рабочим . колесам центробежных насосов.

Известно рабочее колесо центробежного насоса, содержащее лопатки, установленные между ведущим и ведомым дисками (11 .

Недостаток известного колеса заключается в низкой его долговечности и сложности замены изношенных частей, так как каждая лопатка в известном насосе крепится к дискам отдельно.

Целью настоящего изобретения является повышение долговечности и упро- 15 щение монтажно-демонтажных работ °

Указанная цель достигается тем, что в дисках выполнены кольцевые канавки, а лопатки снабжены соединяющими их торцовыми кольцами, уста-. 20 новленными в канавках дисков.

На фиг. 1 изображен продольный разрез рабочего центробе>иного насоса; на фиг. 2 — сечение A-А фиг. 1.

Колесо содержит лопатки 1, установ- ленные между ведущим и ведомым дисками 2 и 3 соответственно. В дисках 2 и 3 выполнены канавки 4 ° Лопатки жестко соединены между собой торцовыми кольцамп 5 путем сварки, прес- 30 совки или совместной отливки. Кольца

5 установлены в канавках 4 дисков 2 и 3. Кольца с лопатками 1 вставляются в канавки 4 дисков 2 и 3 и соединяются с последними болтами б.

При работе колеса, в зависимости от гранулометрического состава перекачиваемой гидросмеси, происходит опережающий износ отдельных деталей рабочего колеса. При работе на крупнозернистой гидросмеси в первую очередь изнашиваются передние кромки лопаток 1 и ведущий диск 2, на мелкой гидросмеси — выходные кромки лопаток 1. В зависимости от характера износа колеса, при ремонте заменяются соответствующие детали — ведомый диск 3, ведущий диск 2, или лопатки

1, остальные детали используются для дальнейшей работы.

Положительный эффект заключается в возможности замены отдельных деталей колеса по мере износа, что увеличивает средний срок службы всего колеса.

Рабочее колесо центробежного насоса, содержащее лопатки, установ802636

Составитель Л. Анисимова

Редактор Т. Глазова Техред A.Ñàâêà

Корректор А. Гриценко

Заказ 10578/45 Тираж 723

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, XK-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ленные между ведущим и ведомым дисками,отли чающее сятем что, с целью повышения долговечности и упрощения монтажно-демонтажных работ, в дисках выполнены кольцевые канавки, а лопатки снабжены соединяющими их торцовыми кольца.ли, установленными в канавках дисков.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 2625884, кл. 116-186, 1953.
