Реферат

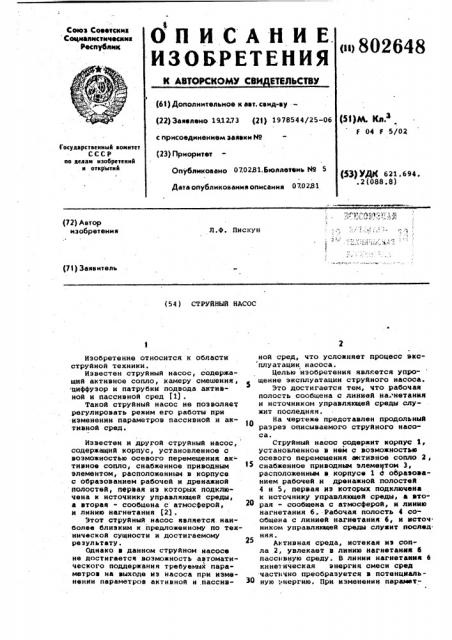

ОПИСАНИЕ.

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Свеев Соввтсннз

Соцналнстнчвснна

Рвс ублнтс! о 802648 (6! ) Дополнительное к авт, свид-ву— (22) Заявлено 191273 (21) 1978544/25-06 (Р М g 3

04 F 5/02 с присоединением заявки Но

Государствеииый комитет

СССР оо аелам изо6ретеиий и открытий (23) Приоритвт

Опубликовано 07.0281. бюллетень N9 5 (Щ УД3(621 ° 694 ° . 2 (088. 8) Дата опубликования описания 070281 (72) Автор изобретения

Л.Ф. Пискун (7! ) Заявитель (54) CTPVRHhlA НАСОС

Изобретение относится к области струйной техники.

Известен струйныЯ насос, содержащий активное сопло, камеру смещения, циффуэор и патрубкй подвода активной и пассивной сред fi) .

Такой струйный насос не позволяет регулировать режим его работы при изменении параметров пассивной и активной сред.

Известен и другой струйный насос, содержащий корпус, установленное с воэможностью осевого перемещения ак- тивное сопло, снабженное приводным элементом, расположенным в корпусе с образованием рабочей и дренажной полоствЯ, первая из которых подключена к источнику управляющей среды, а вторая - сообщена с атмосферой, и линию нагнетания (23 .

Этот струйный насос является наиболее близким к предложенному по технической сущности и достигаемому реэультату.

Однако в данном струйном насосе не достигается возможность автоматического поддержания требуемых параметров на выходе из насоса при изменении параметров активной и пассивной сред, что усложняет процесс эксплуатации. насоса. целью изобретения является упро" щенне эксплуатации струйного насоса.

Это достигается тем, что рабочая полость сообщена с линией на:нвтания н источником управлякщеЯ среды слу« жит последняя.

На чертеже представлен продольный разрез описываемого струЯного насоса.

Струйный насос содержит корпус 1, установленное в нвм с возможностью осевого перемещения активное сопло 2, снабженное приводным элементом 3, расположенным в корпусв 1 д образованием рабочей и дрвнажной полостей

4 и 5, первая иэ которых подключена к источнику управляющеЯ среды, а вторая - сообщена с атмосферой, и линию нагнетания б. Рабочая полость 4 сообщена с линией нагнетания б, и нсточ. ником управляющей среды служит послед. няя.

Активная среда, истекая иэ сопла 2, увлекает в линию нагнетания б пассивную среду. В линии нагнетания б кинетическая энергия смеси сред частично преобразуется в потенциальную „нергию. При изменении парамет802648

Формула изобретения

Составитель С.Ковбаса

Редактор Т.Эагребельная Техред Н. Бабурка Корректор Г.Решет ик

Эакаэ 10588/46 Тираж 723 Подписное

ВНИИПИ Государственного комитета СССР

Ф по делам изобретений и открытий

113035, Москва, Ж-35, Раувская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ппп .патвнт" зак. i-622 - 4 5 ров активной или пассивной сред соответственно изменится параметр смеси сред в линии нагнетания 6, что вызовет соответствующий импульс в рабочую полость 4 и приведет к перемещению активного сопла 2 и восстановлению

S требуемой величины параметра в линии нагнетания 6.

Таким образом, выполнение струйного насоса с рабочей полостью, сообщенной с линией нагнетания, позво.ляет автоматизировать процесс работы насоса и, следовательно, упростить процесс его эксплуатации.

Струйный насос, содержащий корпус, установленное в нем с возможностью осевого перемещения активное сопло, снабженное приводным элементом, расположенным в корпусе с об-. разованием рабочей и дренажной полостей, первая иэ которых подключена к источнику управляющей среды, а вторая - сообщена с атмосферой, и линию нагнетания, о т л и ч а юшийся тем, что, с целью упрощения эксплуатации, рабочая полость сообщена с линией нагнетания, и источником управляющей среды служит последняя.

Источники информации, принятые во внимание при экспертизе

1. Патент США 9 2892582, кл. 417-172, опублнк. 1953.

2. Патент Великобритании В 1195142. кл. F 1 Е, опублик. 1970.
