Инерционный импульсатор
Иллюстрации
Реферат

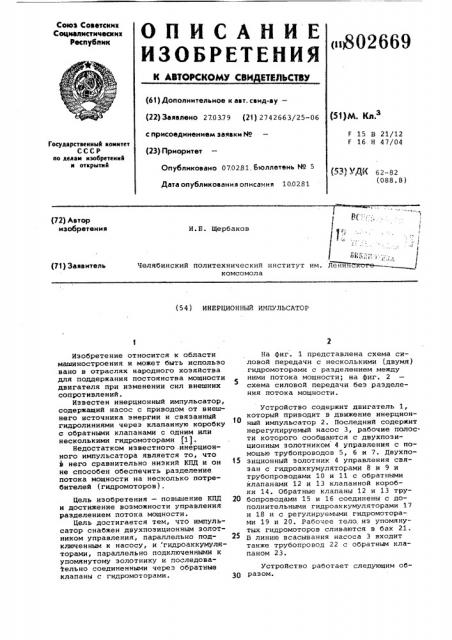

Союз Советских
Соцналнстнческих
Республик
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИ ЕТИПЬСТВУ (61) Дополнительное к аат. саид-ву— (22) Заявлено 270379 (21) 2742663/25-06 (51)М. КЛ с присоединением заявки йо (23) Приоритет
15 В 21/12
F 16 H 47/04
Государственный комитет
СССР но дмам изобретений н открытий
Опубликовано 07.0281, Бюллетень No 5
Дата опубликования описания 1002.81 (53l Д)(62-82 (088.8) (72) Автор изобретения
1),.
И.Б. Щербаков
Челябинский политехнический институт им. Ленни . тот комсомола (71) Заявитель (54) ИНЕРЦИОННЫЙ ИМПУЛЬСАТОР
Изобретение относится к области машиностроения и может быть использо вано в отраслях народного хозяйства для поддержания постоянства мощности двигателя при изменении сил внешних сопротивлений.
Известен инерционный импульсатор, содержащий насос с приводом от внешнего источника энергии и связанный гидролиниями через клапанную коробку с обратными клапанами с одним или несколькими гидромоторами (1).
Недостатком известного .инерционного импульсатора является то, что него сравнительно низкий КПД и он не способен обеспечить разделение потока мощности на несколько потребителей (гидромоторов).
Цель изобретения — повышение КПД и достижение возможности управления разделением потока мощности.
Цель достигается тем, что импульсатор снабжен двухпоэиционным золотником управления, параллельно подключенным к насосу, и, гидроаккумуляторами, параллельно подключенными к упомянутому золотнику и последовательно соединенными через обратные клапаны с гидромоторами.
На фиг. 1 представлена схема силовой передачи с несколькими (двумя) гндромоторами с разделением между ними потока мощности; на фиг. 2 схема силовой передачи без разделения потока мощности.
Устройство содержит двигатель 1, который приводит в движение инерционный импульсатор 2. Последний содержит нерегулируемый насос 3, рабочие полости которого сообщаются с двухпозиционным золотником 4 управления с помощью трубопроводов 5, 6 и 7. Двухпо15 зиционный золотник 4 управления связан с гидроаккумуляторами 8 и 9 и трубопроводами 10 и 11 с обратными клапанами 12 и 13 клапанной коробки 14. Обратные клапаны 12 и 13 тру20 бопроводами 15 и 16 соединены с дополнительными гидроаккумуляторами 17 и 18 и с регулируемыми гидромоторами 19 и 20. Рабочее тело, из упомянутых гидромоторов сливаются в бак 21.
В линию всасывания насоса 3 входит также трубопровод 22 с обратным клапаном 23.
Устройство работает следующим обЗ0 разом.
802669
Двигатель 1 сообщает одностороннее вращение ротору насоса 3 инерционного импульсатора 2.
В первом такте двухтактного цикла работы импульсатора 2 при одном из положений двухпозиционного золотника 4, насос 3 по трубопроводам 5 и 10.подает рабочее тело в гидроаккумулятор 8 и в обратный клапан 12 клапанной коробки 14.
При этом гидроаккумулятор 9 сооб- Я щается с трубопроводами 6 и 7 и, следовательно, с полостью всасывания насоса 3. Но по мере роста давления в трубопроводе 10 заряжается и гидроаккумулятор 8. В момент, когда давления в трубопроводах 10 и 15 сравняются, открывается обратный клапан
12 и рабочее тело начинает поступать в полость высокого давления гидромотора 19. При этом прекращается зарядка гидроаккумулятора 8. Для подачи рабочего тела под высоким давлением используются силы инерции вращающихся масс двигателя 1 и насоса 3.
Дополнительный гидроаккумулятор 17 способствует выравниванию давления 25 в трубопроводе 15 и, следовательно, скорости вращения гидромотора 19.
Второй такт работы инерционного импульсатора 2 начинается с перемещения органа управления двухпозицион- рц ного золотника 4 во второе положение, при котором трубопровод 5 соединяется с гидроаккумулятором 9 и с обратным клапаном 13, а гидроаккумулятор
8 с трубопроводами 6 и 7 и, следова- З тельно, с полостью всасывания насоса 3. Гидроаккумулятор 8 начинает разряжаться, отдавая свою энергию насосу 3. При этом обратный клапан
12 закрывается, затем аналогично первому такту, начинает расти давление в гидроаккумуляторе 9 и трубопроводе 11. В определенный момент времени открывается обратный клапан 13 и рабочее тело по трубопроводу 16 поступает в дополнительный гидроаккумуля- 45 тор 18 и гидромотор 20. Do окончании разрядки гидроаккумулятора 8 насос 3 всасывает рабочее тело из бака 21 через обратный клапан 23.
Далее двухпозиционный золотник 4 управления возвращается в исходное положение и цикл работы инерционного импульсатора 2 повторяется.
Перемещение упомянутого золотника может осуществляться кулачковым механизмом, электромагнитом с реле времени или другим известным способом.
Время открытия и закрытия обратных клапанов 12 и 13 устанавливается автоматически в зависимости от давления рабочего тела в полостях высокого 40 давления гицромоторов 19 и 20 (или от сопротивления на рабочем органе ма» шины), причем с увеличением такого сопротивления насос 3 все большую часть времени работает "сам на себя", 45 поэтому вращающий момент сил, необходимый для привода силовой передачи в движение, не увеличивается, то есть инерционный импульсатор автоматически поддерживает постоянство мощности двигателя при изменении внешних сопротивлений.
При одинаковой продолжительности тактов работы инерционного импульсатора 2 поток мощности делится между гидромоторами 19 и 20 поровну. Для . разделения потока мощности достаточно изменить взаимную продолжительность тактов работы двухпозиционного золотника 4. С уменьшением продолжительности одного из тактов средняя мощность, поступающая к гидромотору, питающемуся в этом такте, будет меньше.
Использование инерционного импульсатора 2 в силовой передаче транспортных или грузоподъемных машин позволяет осуществлять торможение движущихся масс перемещением органа управления гидромоторов 19 и 20. При этом дополнительные гидроаккумуляторы 17 и 18 будут заряжаться, а при изменении направления потока рабочего тела в гидромоторах 19 и 20 запасать энергию движущихся масс указанных машин для дальнейшей работы, тем самым повышая коэффициент их полезного действия.
При отсутствии необходимости разделения потока мощности схема инерционного импульсатора 2 упрощается (см. фиг. 2), а работа последнего аналогична описанной выше, за исключением того, что в упрощенной схеме гидромотор питается в обоих тактах работы инерционного импульсатора.
Инерционный импульсатор 2 также может быть использован в качестве насоса в газовых или жидкостных магистралях, используя в качестве рабочего тела ерекачиваемый газ или жидкость. В этом случае отпадает надобность в гидромоторах 19 и 20 (фиг. 1) и дополнительных гидроаккумуляторах 17 и 18.
Применение инерционного импульсатора позволяет повысить КПД за счет двухпозиционного золотника управления и гидроаккумуляторов, обладающих высокими КПД, а также 3а счет применения гидронасоса с односторонним вращением.
Применение устройства эффективно в тех случаях, когда необходимо поддержание постоянства мощности при измененни внешних сопротивлений, например в транспортных и грузоподъемных машинах, насосных установках и т.п.
Формула изобретения
Инерционный импульсатор, содержащий насос с приводом от внешнего ис802669
Составитель В. Рухадзе
Редактор Т. Глазова Техред Г. Маточка Корректор .Е. Папп
Тираж 76 О Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 10581/47
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 точника энергии и связанный гидролиниями через клапанную коробку с обратными клапанами с одним или несколькими гидромоторами, о т л и— ч а ю шийся тем, что, с целью повыаения КПД и достижения возможности управления разделением потока мощ; ности, импульсатор снабжен двухпозиционнйм золотником управления, параллельно подключенным к насосу, и гидроаккумуляторами, параллельно подключенными к упомянутому золотнику и последовательно соединенными через обратные клапаны с гидромоторами.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 314954, кл. F 16 Н 47/04, 1969.
