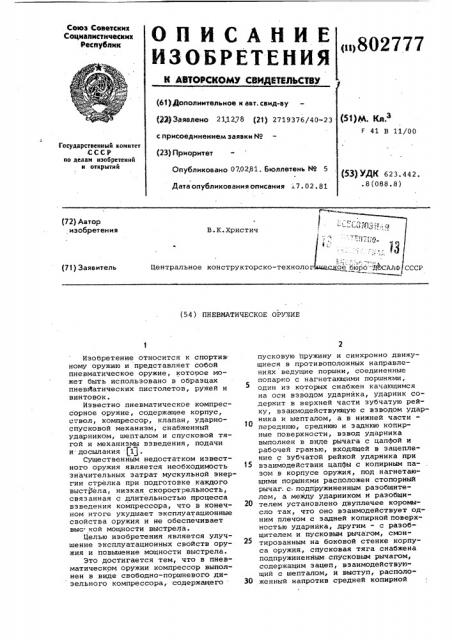

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (6Ц Дополнительное к авт. свид-ву (Щ Заявлено 211278 (21} 2719376/40-23 с присоединением заявки HP (23) Приоритет

Опубликовано 070281. Бюллетень Йо 5

Союз Советских

Социалистических

Республик

<1>802777 (51) Кл

F 41 В 11/00

Государствеииый комитет.СССР по делам изобретеиий и открытий (53) УДК 623.442..8(088.8) Дата опубликования описания 17. 02. 81 (72) Автор изобретения

В.К.Христич акое бюро - ДЬСААФ

-(71) Заявитель

Центральное конструкторско-технолог (54 ) ПНЕВМАТИЧЕСКОЕ ОРУ imE

Изобретение относится к спортив ному оружию и представляет собой пневматическое оружие, которое может быть использовано в образцах пневМатических пистолетов, ружей и винтовок.

Известно пневматическое компрессорное оружие, содержащее корпус, ствол, компрессор, клапан, ударноспусковой механизм, снабженный ударником, шепталом и спусковой тягой и механизмы взведения, подачи и досылания $1$

Существенным недостатком известного оружия является необходимость значительных затрат мускульной энергии стрелка при подготовке каждого выстрела, низкая скорострельность, связанная с длительностью процесса взведения компрессора, что в конечном итоге ухудшает эксплуатационные свойства оружия и не обеспечивает выс кой мощности выстрела.

Целью изобретения является улучшение эксплуатационных свойств оружия и повышение мощности выстрела.

Это достигается тем, что в пневматическом оружии компрессор выполнен в виде свободно-поршневого дизельного компрессора, содержащего пусковую пружину и синхронно движущиеся в противоположных направлениях ведущие поршни, соединенные попарно с нагнетающими поршнями, один из которых снабжен качающимся на оси взводом ударнйка, ударник содер>кит в верхней части зубчатую рейку, взаимодействующую с взводом ударника и шепталом, а в нижней части переднюю, среднюю и заднюю копирные поверхности, взвод ударника выполнен в виде рычага с цапфой и рабочей гранью, входящей в зацепление с зубчатой рейкой ударника при

15 взаимодействии цапфы с копирным пазом в корпусе оружия, под нагнетающими поршнями расположен стопорный рычаг. с.подпружиненным разобщителем, а между ударником и разобщи20 телем установлено двуплечее коромысло так, что оно взаимодействует одним плечом с задней копиркой поверхностью ударника, другим — с разобщителем и пусковым рычагом, смонтированным на боковой стенке корпуса оружия, спусковая тяга снабжена подпружиненным спусковым рычагом, содержащим зацеп, взаимодействующий с шепталом, и выступ, располо30 женный напротив средней копирной

802777 щую для боевой пружины 33 и головку

34, воздействующую через подпружиненный йередаточный рычаг 35 на шарнирно связанный с ним боевой клапан 24. Кроме того, ударник 32 имеет копирную поверхность 36, взаимодействующую с блокирующим рычагом

37, копириую поверхность 38, взаимодействующую со спусковым рычагом 39, содержащем зацеп и выступ, расположенный напротив этой копирной поверхности, и копирную поверхность 40 для взаимодействия с коромыслом 41.

В промежуточных положениях, в процессе вэведения и на боевом взводе, ударник 32 удерживается подпружиненным шепталом 42.

В нижней части корпуса 1 установлен подпружиненный стопорный рычаг

43, один конец которого входит в зацепление с торцовой поверхностью на20 гнетающего поршня 8. Другой конец рычага 43 через подпружиненный разобщитель 44 взаимодействует с коромыслом 41. Своим правым плечом коромысло 41 опирается на подпружиненный

g5 пусковой рычаг 45, смонтированный на боковой стенке корпуса 1 °

Управление клапаном 24 осуществляется посредством спускового крючка

46, взаимодействующего с подпружиненной спусковой тягой 47.

Подача поражающих элементов 48 в канал ствола осуществляется посредством обоймы 49, досылателя 50 и механизма подачи (на чертеже не показан), перемещающего досылатель и обойму. поверхности ударника и взаимодействующий с ней, между ударником и спусковой тягой установлен блокирующий рычаг, взаимодействующий с передней копирной поверхностью ударника для управления положением спусковой тяги, а пусковая пружина дизельного компрессора расположена во внутренних каналах ведущих поршней, разобщитель выполнен с опорной площадкой, контактирующей с плечом коромысла. Кроме того, шаг зубчатой рейки ударника определяется отношением расстояния от торца ударника до торца разобщителя к заданному числу рабочих ходов, ведущих и нагнетающих поршней.

На фиг. 1 изображено пневматическое оружие, общий вид; на фиг. 2 разрез A-A фиг. 1.

В корпусе 1 пневматического оружия установлены ствол 2 и компрессор 3, содержащий ведущие поршни

4 и 5 соединенные посредством пальцев 6 с нагнетающими поршнями 7 и

8. С целью синхронизации движения ведущие поршни 4 и 5 связаны между собой посредством зубчатых реек 9 и шестерен 10. Внутри между ведущими поршнями 4 и 5 расположена пусковая пру>кина 11. Ведущий поршень

4 посредством ползуна 12 и тяги взвода 13 односторонне связан с рычагом взвода 14, вращающимся,на неподвижной оси 15 в задней части корпуса

1 и имеющим подпружиненную защелку

16 для фиксации рычага в исходном положении. В боковой стенке корпуса 1 установлены две топливные форсунки 17, обеспечивающие распыление топлива в камерах сгорания 18. Выход отработанных газов в.атмосферу и продувка камер сгорания осущесТвляется через отверстия 19 и 20 на боковых стенках корпуса 1. Наполнение атмосферным воздухом рабочего объема цилиндра с нагнетающими поршнями 7 и 8 происходит через впускные отверстия 21 также на боковых стенках, корпуса 1, в то время как нагнетание сжатого воздуха в боевую камеру 22 осуществляется через отверстия 23. Выход сжатого воздуха из боевой камеры 22 в ка-, нал ствола запирается клапаном 24, а обратное перетекание воздуха в цилиндр боевого компрессора ограничивается обратным клапаном (на чертеже не показан).

На нагнетающем поршне 7 установлены плунжер 25 топливного насо са 26 и взвод ударника 27, взаимодействующий посредством цапфы 28 с копирным пазом 29 в корпусе 1, при этом рабочая грань 30 взвода ударника периодически входит в зацепление с зубчатой рейкой 31 на поверхности ударника 32. Ударник

32 имеет цилиндрическую направляю40

4S

15 бО

При взведении оружия усилие руки, приложенное к защелке 16 рычага взвода 14 через тягу взвода и полэун 12, передается ведущему поршню

4. В результате поршень 4 н связанный с ним поршень 7 отводятся назад.

Перемещение назад поршня 4 вызывает вращение шестерен 10 и встречное движение поршней 5 и.8. Пусковая пружина 11 при этом сжимается. В процессе движения назад поршня 7 вместе с взводом ударника 27 цапфа взвода 28, скользя в копирном пазу

29, обеспечивает зацепление рабочей грани 30 взвода ударника с зубчатой рейкой 31 ударника и его последующее перемещение на один шаг зубчатой рейки, затем рабочая грань

30 выходит из зацепления с зубчатой рейкой 31, но при этом ударник 32 фиксируется оТ смещения в исходное положение подпружиненным шепталом

42 ° Смещение ударника 32 на один шаг его зубчатой рейки позволяет закрыться клапану 24. Дальнейшее встречное движение поршней 7 и 8 после перекрытия впускных отверстий

21 вызовет сжатие и нагнетание первой порции воздуха через отверстия

23 в камеру 22 °

802777

Встречное движение поршней производится до тех пор, пока задний конец стопорного рычага 43 под действием .своей пружины не войдет в зацепление с задней торцовой поверх ностью поршня 8. Таким образом, опо ная площадка а разобщителя 44 ока жется в контакте с опорной поверхностью правого плеча коромысла 41.

Затем рычаг взвода 14 возвращают в исходное положение, в котором он фиксируется защелкой 16.

Пуск компрессора осуществляется нажимом пальца на флажок пускового рычага 45 на боковой стенке корпуса 1. Поворот срезанной оси рыча-.

rà 45 вызывает перемещение правого плеча коромысла 41 вверх, в результате чего стопорный рычаг 43 поворачивается и освобождает поршень

8 и связанную с ним поршневую группу компрессора. Под действием пусзанные с ними поршни 7 и 8 резко расходятся, при этом поршни 4 и 5 сначала перекрывают впускиые 19 и выхлопные 20 отверстия, а затем. сжимают имеющийся рабочий объем воэдуха в камерах сгорания 18, резко повышая его температуру. В положениях поршней 4 и 5, близких наружным мертвым точкам, плунжер 25, перемещающийся вместе с .поршнем

7, обеспечивает срабатывание топливного насоса 26 и подачу топлива из топливного резервуара (на чертеже не показан) через форсунки 17 в камеры сгорания 18. Здесь топливо, распыленное форсунками, воспламеняется нагретым при сжатии воздухом, а образовавшиеся в процессе сгорания газы, расширяясь, совершают работу по перемещению поршней 4 и 5 и связанных с ними поршней 7 и 8 навстречу друг другу. При этом взвод ударника 27 перемещает ударник 32 еще на один шаг зубчатой рейки 31, а копнрная поверхность 40, набегая на левое плечо коромысла 41, удерживает стопорный рычаг 43 в положении, не препятствующем движению поршня 8. Поэтому сразу же после нажима пусковой рычаг 45 может быть отпущен, однако работа компрессора

3 будет продолжаться автоматически.

Движение поршней 7 и 8 навстречу друг другу приведет к сжатию и нагнетанию в боевую камеру 22 новой порции воздуха, причем удар поршней 7 и 8 при встрече во внутренней мертвой точке смягчается воздуш ой подушкой, образованной зам- кнутым объемом воздуха при перекрытии выпускных отверстий 23. После прихода поршней 4, 5 и 7, 8 во внутренние мертвые точки их движение меняется на обратное и цикл повторяется.

Число циклов нли рабочих ходов поршней задается числом зубьев зуб чатой рейки 31 ударника и расстоянием от торца ударника 32 до торца раэобщителя 44. Как только ударник р- 32 переместится вправо на число шагов зубчатой рейки 31, соответствующих заданному количеству рабочих ходов поршней 7 и 8 (например, 5), торец ударника 32 надавит на торец разобщителя 44 и, -сместив его впра1О во, выведет стопорный рычаг 43 из зацепления с правым плечом коромысла 41. Под действием своей пружины рычаг 43 повернется и задним концом остановит поршень 8 и связан)Я ную с ним поршневую группу во взведенном положении.

Приход ударника 32 в крайнее правое положение освобождает блокирующий рычаг 37, позволяя спусковой

Я тяге 47 переместиться под действием . своей пружины в крайнее левое поковой пружины 11 поршни 5 и 4 и свя- яожение. При этом копирная поверхность 38 позволяет спусковому рычагу 39 подняться и войти в зацепле эя ние с шепталом 42. В процессе работы компрессора 3 механизм подачи (на чертеже не показан) осуществит необходимое перемещение обоймы 49 и досылку первого поражакщего элемента 48 и канал ствола 2.

При нажатии на спусковой крючок

46 спусковая тяга 47 перемещается вправо, при этом спусковой рычаг

38 поворачивает шептало 42, освобождая ударник 32 с боевого взвода. ударник 32,под действием пружины 33 с силой перемещается влево и головкой 34 наносит удар по нижнему плечу рычага 35, который вследствие этого поворачивается и перемещает

40 клапан 24 вправо, открывая доступ сжатого воздуха из камеры 22 в канал ствола 2 по магистрали в. В канале ствола сжатый воздух, расширяясь, сообщает. поражающему элементу 48 необходимую начальную скорость, осуществляя процесс выстрела.

С началом движения освобожденного c боевого взвода ударника 32 копирная поверхность 38 утопит спус,@ ковой .рычаг 39 и освободит шептало 42, позволяя ему впоследствии при взведении ударника 32 удерживать его в промежуточных положениях. Одновременно копирная поверхность 36, набегая на левое плечо рычага 37, повернет его и будет таким образом удерживать спусковую тягу 47 в крайнем. правом положении, соответствующем нажатому положению спускового крючка, что необходимо для исключения возможности перехвата шепталом 42 ударника 32 при промежуточных положениях в случае срыва пальца со спускового крючка после спуска ударника с боевого взво да. Наконец, при движении ударни802777 ка 32 копирная поверхность 40 утапливает вниз левое плечо коромысла

41, которое, поворачиваясь, выводит стопорный рычаг 43 из зацепления с поршнем. 8, осуществляя таким образом автоматический пуск компрессора 3..

Работа компрессора 3 по подготовке нового выстрела протекает доли секунды, поэтому оружие готово к очередному выстрелу практически мгновенно.

При использовании изобретения положительный эффект достигается за счет автоматизации и ускорения процесса приведения заряда воздуха в боевое состояние, значительного снижения затрат мускульной энергии стрелка при эксплуатации оружия, повышения мощности выстрела (при калибрах 4-8 мм легко достижима началь- . ная скррость поражающего элемента

300-400 м/с).

Формула изобретения

1. Пневматическое оружие, содержащее корпус, ствол, компрессор, клапан, ударно-спусковой механизм, снабженный ударником, шепталом и спусковой тягой, соединенной со спусковым крючком, и механизмы взведения, подачи и досылания, о т л и ч аю щ е е с я тем, что, с целью улучшения эксплуатационных свойств оружия и повышения мощности выстрела, в нем компрессор выполнен в виде свободно-поршневого дизельного компрессора, имеющего синхронно движущиеся в .противоположных направлениях ведущие поршни, соединенные попарно с нагнетающими поршнями, и пусковую пружину, размещенную во внутренних каналах ведущих поршней, ударник снабжен в верхней части зубча.той рейкой, взаимодействующей с взводом ударника, шарнирно укрепленном на одном из нагнетающих поршней, и шепталом, а в нижней части — тремя копирными поверхностями, под нагнетанщими поршнями расположен стопорный рычаг с подпружиненными разоб10 щителем; снабженном опорной площадкой, между ударником и разобщителем установлено двуплечее коромысло, взаимодействующее одним плечом с задней копирной поверхностью ударника, 3$ а другим -с опорной площадкой разобщителя и пусковым рычагом, смонтированном на боковой стенке корпуса оружия, а спусковая тяга снабжена . подпружиненным спусковым рычагом, содержащим зацеп, взаимодействующий с шепталом, и выступ, расположен- ный напротив средней копирной поверхности ударника, причем между ударником и спусковой тягой установлен блокирующий рычаг, взаимодействующий с передней копирной поверхностью ударника, взвод которого выполнен в виде рычага с цапфой и рабочей гранью.

2. Оружие по п. 1, о т л и ч а— ю щ е е с я тем, что шаг зубчатой рейки ударника равен отношению расстояния от торца ударника до торца разобщителя к заданному числу рабочих ходов ведущих и нагнетающих поршней.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ Р 957553, кл. 72 в, 2, опубл. 1957 (прототип).
