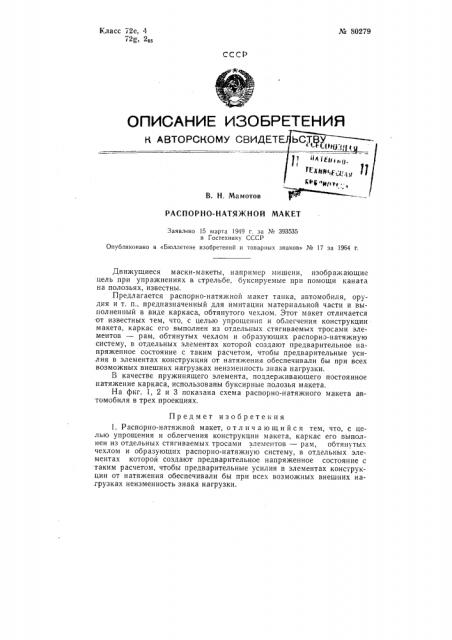

¹ 80279
Класс 72е, 4
72, 20;, СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТ л
В. H. Мамотов
РАСПОРНО-НАТЯЖНОЙ МАКЕТ
Заявлено 15 марта 1949 r. за № 393535 в Гостехнику СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 17 за 1964 г.
Движущиеся маски-макеты, например мишени, изображающие цель при упражнениях в стрельбе, буксируемые при помощи каната на полозьях, известны.
Предлагается распорно-натяжной макет танка, автомобиля, орудия и т. п., предназначенный для имитации материальной части и выполненный в виде каркаса, обтянутого чехлом. Этот макет отличается от известных тем, что, с целью упрощения и облегчения конструкции макета, каркас его выполнен из отдельных стягиваемых тросами элементов — рам, обтянутых чехлом и образующих распорно-натяжную систему, в отдельных элементах которой создают предварительное напряженное состояние с таким расчетом, чтобы предварительные усилия в элементах конструкции от натяжения обеспечивали бы при всех возможных внешних нагрузках неизменность знака нагрузки.
В качестве пружинящего элемента, поддерживающего постоянное натяжение каркаса, использованы буксирные полозья макета.
На фиг, 1, 2 и 3 показана схема распорно-натяжного макета автомобиля в трех проекциях.
Предмет изобретения
1. Распорно-натяжной макет, о тл и ч а ю щи и ся тем, что, с целью упрощения и облегчения конструкции макета, каркас его выполнен из отдельных стягиваемых тросами элементов — рам, обтянутых чехлом и образующих распорно-натяжную систему, в отдельных элементах которои создают предварительное напряженное состояние с таким расчетом, чтобы предварительные усилия в элементах конструкции от натяжения обеспечивали бы при всех возможных внешних нагрузках неизменность знака нагрузки. № 80279
2. Макет по п. 1, отличающийся тем, что в качестве пружинящего элемента, поддерживающего постоянное натяжение каркаса, использованы буксирные полозья макета.
Рцг. 1
Cue 2
