Реферат

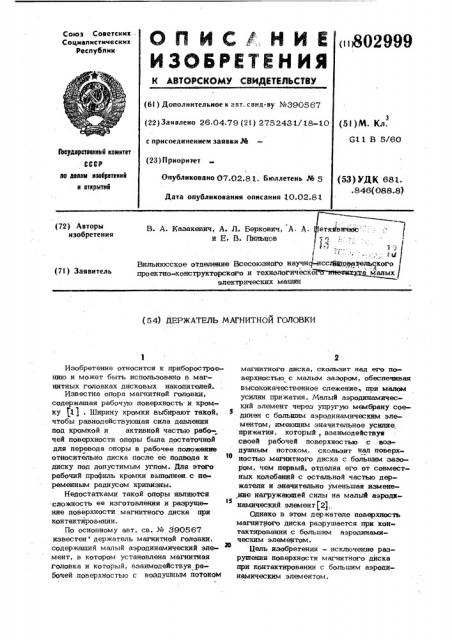

Союз Советски«Социалистических республик 802999 (6l ) Дополнительное к авт. санд-gy №д90567 (22) Заявлено 26.04.79 (21 ) 2752433.il8-10 (5I )M. Кл.

Ql.1 В 5/60 с присоединением заявки М

Гееудеретеаи«ый комитет

СССР ио делен «зебрете««й и аткрытий (23) Приоритет

Опубликовано 07.02,8).. Бюллетень .% 5 (53) УД К 68 l. . 846(088.8) Дата опубликования описания l0.02.83. (72) Авторы изобретения

В. А. Казакевич, А. Л. Беркович, А А. и Е. B. Пильцов

1 . г

Г

Вильнюсское отделение Всесоюзного научнс -иссЖКю рзельского проектно-конструкторского и технологическо а м алых электрических машин (7l ) Заявитель (54) ДЕРЖАТЕЛЬ МАГНИТНОЙ ГОЛОВКИ

Изобретение относится к приборостроению и может быть использовано в магнитных головках дисковых накопителей.

Известна опора магнитной головки, содержащая рабочую поверхность и кромку 1) . Ширину кромки выбирают такой, чтобы равнодействующая сила давления под кромкой и активной частью рабочей поверхности опоры была достаточной для перевода опоры в рабочее положение относительно диска после ее подвода к диску под допустимым углом. Для этого рабочий профиль кромки выполнен. с переменным радиусом кривизны.

Недостатками такой опоры являются сложность ее изготовления и разрушение поверхности магнитного диска при кон так тйровании.

По основному авт. св. № 390567 известен держатель магнитной головки, содержащий малый аэродинамический эле« мент, в котором установлена магнитная головка и который, взаимодействуя рабочей поверхностью с воздушным потоком магнитного диска, скользит над его поверхностью с малым зазором, обеспечивая высококачественное слежение, нри малом усилии прижатия. Малый аэродинамический элемент через упругую мембрану соединен с больтпим аэродинамическим элементом, имеющим значительное усилие, прижатия, который, взаимодействуя своей рабочей поверхностью с воздушным потоком, скользит над поверхностью магнитного диска с большим зазором, чем первый, отделяя его от совместных колебаний с остальной частью держателя и значительно уменьшая измене,ние нагружающей силы на малый аэрод»намический элемент f2j., Однако в этом держателе поверхность магнитного диска разрушается при контактировании с большим аэродинамическим элеметттом.

Цель изобретения — исключение разрушения поверхности магнитного диска при контактировании с большим аэродинамическим элементом.

999

ЗО

Формула изобретения

3 802

Для этого на рабочие поверхности и ) кромки большого аэродинамического элемента нанесен слой клея ЭКС-4.

На чертеже изображен предлагаемый держатель.

Держатель магнитной головки содержит большой аэродинамический элемент выполйенный из минералокерамики, имеющий две рабочие поверхности 2 и 3, обращенные к магнитному диску 4 (на чертеже показан элемент магнитного диска). По внешнему контуру элемента 4. выполнены кромки 5. Рабочие поверхности 2 и 3, и кромки 5 покрыты слоем клея ЭКС-4 толщиной 40 мкм, включающего следующие компоненты, вес.ч:

Эпоксидная смола

ЭД- 16 100

Спирт изооктиловый

Продукт 254

Спирт этиловый (чистый) 3.90

Ацетон 190

После покрытия лак термически отверждают. Рабочие поверхности выполнены в виде элементов цилиндрической поверхности. Элемент 1 скользит над поверхностью магнитного диска 4 с минимальным зазором 6 мкм при усилии прижима

240 r.

На элементе 3. через упругую мембрану 6, прикрепленную к нему винтами 7 и 8, установлен малый аэродинамический элемент 9, имеющий три рабочие поверхности 10-3.2, обращенные также к магнитному диску 4. На средней поверхности 11 находится магнитная головка 3.3.

Рабочие поверхности 10-12 также выполнены в виде элементов цилиндрической поверхности. Элемент 9 скользит над поверхностью магнитного диска 4 с, минимальным зазором 0,7 мкм при усилии прижатия 32 г.

При приближении рабочих поверхностей

2 и 3 большего аэродинамического элемента 3. к поверхности вращающегося диска 4 сначала к нему приближаются рабочие поверхности 10-12 элемента 9.

При достижении малого расстояния между рабочими поверхностями аэродинамического элемента 9 и диском 4 возникает воздушная пленка, которая создает аэродинамическое давление. При дальнейшем приближении большого аэродинамического элемента к поверхности диска 4 мембрана 6 прогибается. Сила от прогиба упру1О гой мембраны 6 уравновешена силой от аэродинамического давления элемента 9.

При вращении магнитного диска 4 и небольших углах атаки элемента 1 между ними образуется аэродинамическая воздушная пленка, развивающая усилие, достаточное для поворота элемента 1 в рабочее положение. При больших углах атаки воздушная пленка не способна повернуть элемент 1 в рабочее положение и Он кОнтактируется с дискОм npи этом развивается усилие, достаточное для поворота ОпорЫ в рабочее положение.

Благодаря большой величине допустимого упругого сжатия контактируемой поверхности, покрытой слоем клея ЭКС-4, а также его хорошим антифрикционным свойствам усилие контакта гасится без разрушения конт хтируемых поверхностей.

Держатель магнитной головки по авт. св. Ко 390567, о т л и ч а юшийся тем, что, с целью исключения разрушения поверхности магнитного диска при контактировании с большим аэродинамическим элементом, на рабочие поверхности и кромки большого аэродинамического элемента нанесен слой клея

Источники . информации, принятые во внимание при экспертизе

3.. Авторское свидетельство СССР

¹ 547826, кл. Gl3. В 5/60.

2. Авторское свидетельство СССР № 390567, кл. G3.1 В 5/60,1973.
