Реферат

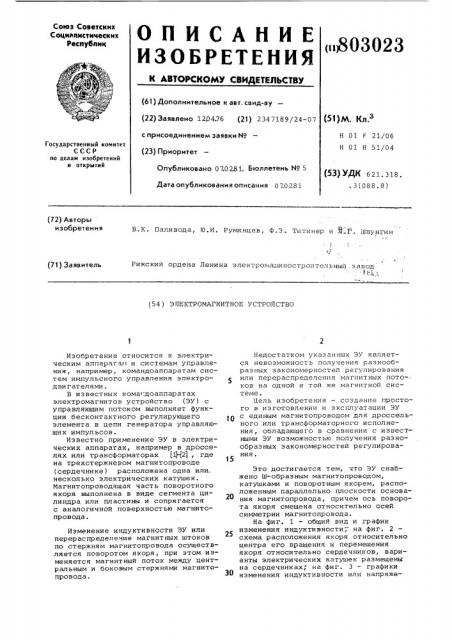

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 1204.76 (21) 2347189/24-07 (51) М. Kll. с присоединением заявки ¹ (23) Приоритет

Н 01 F 21/06

Н 01 Н 51/04

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 070281. Бюллетень № 5

Дата опубликования описания 070281 (53) УДК 621.318. . 3(088.8) (72) Авторы изобретения

В. К. Пали вода, Ю. И. Румянцев, Ф. 3 . Тити нер и Я:. Ё. iUny нги н

Рижский ордена Ленина элеKòðoìàøèíañòðîèòåëüíûé . завод

1 > (71) Заявитель (54 ) ЭЛЕКТРОМАГНИТНОЕ УСТРОЙСТВО

Изобретение относится к электрическим аппаратам и системам управления, например, командоаппаратам систем импульсного управления электродвигателями.

В известных комапдоаппаратах электромагнитов устройство (Эу) с управляющим потоком выполняет функции бесконтактного регулирующего элемента в цепи генератора управляющих импульсов.

Известно применение Эу в электрических аппаратах, например в дросселях или трансформаторах (1-(2j, где на трехстержневом магнитопроводе (сердечнике) расположена одна или. несколько электрических катушек.

Магнитопроводящая часть поворотного якоря выполнена в виде сегмента цилиндра или пластины и сопрягается с аналогичной поверхностью магнитопровода.

Изменение индуктивности ЭУ или перераспределение магнитных штоков по стержням магнитопровода осуществляется поворотом якоря, при этом изменяется магнитный поток между центральным и боковым стержнями магнитопровода.

Недостатком указанных Эу является невозможность получения разнообразных закономерностей регулирования

5 или перераспределения магнитных пото-. ков на одной и той же магнитной системе.

Цель изобретения — создание простого в изготовлении и эксплуатации ЭУ с единым магнитопроводом для дроссельного или трансформаторного исполнения, обладающего в сравнении с известными ЭУ возможностью получения разнообразных закономерностей регулирова15 ния.

Это достигается тем, что ЭУ снабжено Ш-образ ным ма гни топров одом, катушками и поворотным якорем, расположенным параллельно плоскости основания магнит опров ода, причем ось поворота якоря смещена относительно осей симметрии магнит опров ода.

На фиг. 1 — общий вид и график изменения индуктивности, HB фиг. 2 схема расположения якоря относительно центра его вращения и перемещения якоря относительно сердечников, варианты электрических катушек размещены на сердечниках, на фиг. 3 — графики изменения индуктив ности или напря>ке80302 3 ния на катушках н зависимости от перекрытия сердечников якорем фиг.2, на фиг. 4 — схема варианта исходного совмещения якоря с сердечниками, на фиг. 5 — графики изменения индуктивности или напряжения на катушках н зависимости от перекрытия сердечников якорем фиг.4; на фиг. 6 — вариант изменения формы (контура) якоря, на фиг. 7 — графики изменения индуктинности или напряжения на катушках в зависимости от перекрытия сердечников якорем фиг.б.

Электромагнитное устройство содержит неподвижный Ш-образный магнитопровод 1 с одной катушкой 2 или нескалькики катушками 2,2, 1 и 2,2 (фиг.2) . Иа центральном сердечнике магнитопронада 1 имеется углубление.

К торцам сердечников прилагает якорь 3, который при помощи поводка 4 соединен с бабышкой 5. Стопорным винтом б несь узел закреплен на конце приводного вала 7 (например, вала командоконтроллера). Поводок 4 за счет своих пружинных свойств с некоторым усилием прижимает якорь 3 к торцам сердечников магнитопранода 1, обеспечивая прилегание якоря к ням без зазора.

При повороте нала 7 якорь 3 перемещае ся ат носительно магнитопровода 1, при этом изменяется площадь перекрытия сердечников якорем, а также расположение якоря относительно сердечников. Вследствие этого изменя ется и ндуктин ность магнит ной системы и картина распределения магнитных потоков, наводимых катушкой при питании ее переменным или пульсирующим (импульс ным) током. Примерное и зменение индуктивности Эу дано на графике (фиг.1), где кривой а обозначе- 40 но изменение индуктивности без коррекции, а кривая б с коррекцией при помощи углубления 8 на торце центрального сердечника магнитопровода 1 .

При работе Эу в режиме регулируемого дросселя перемещение якоря 3 относительно сердечников вызывает изменение индуктивности ЭУ (фиг.3,5 и 7).

При работе ЭУ в режиме трансформатора с регулируемым коэффициентом связи по магнитному потоку перемещение якоря относительно сердечников вызывает изменение выходного напряжения катушек 2,1 и 2,2 (фиг.2,4 и 6) (кривые 2,1 и 2,2 фиг.3,5 и 7).

При взаимном расположении якоря 3 и магнитопровода 1 (фиг. 4) когда продальная ось якоря относительно осей симметрии магнитопровада развернуо ты на некоторый угол В, увеличивается асимметрия кривых изменения индуктивности или напряжения при повороте якоря на угол о и GC (2,.2. 1, 2.2 — правые и левые ветви кривых графика, фиг.5) .

При якоре 3 несимметричной фария (фиг. 6) достигается выраженная асимметричность кривых изменения индуктивности или напряжения при повоо роте якоря на угол o(и о((правые и ле1 вые ветви кривых 2, 2.1 и 2.2 графика, фиг.7). Вырез 9 (фиг.3) якоря 3 (или аналогичное углубление со стороны рабочей поверхности якоря) позволяет получить дополнительную коррекцию кривой изменения индуктинности ЭУ.

Изменение расположения якоря 3 относительно центра вращения (фиг..2, координаты А и В, точки 0, 0 и О) приводит в основном к изменению крутизны кривых изменения индуктивности или напряжения. Так, например, на графике (фиг.3) показано изменение углового диапазона регулируемого параметра (индуктивности или напряжения) н зависимости от величины координа— ты А (фиг.2), (TO+KH Of 02 H 0 ) при постоянной координате В

Поджатие якоря к торцам сердечников магнитопровада 1 за счет пружинящих свойств поводка 4 обеспечивает стабильную работу ЭУ с максималь— ным КПД и малым моментом сопротивления движения, так как усилие поджатия должно лишь скомпенсировать возможный отброс якоря при работе Эу в условиях вибрации и тряски, например, на транспортных средствах (электромобили, электротележки и т.д.).

Формула изобретения

1. Электромагнитное устройство с управляемым магнитным потоком, содержащее Ш-образ ный магнитопровод, катушки и якорь, выполненный в виде пластины и расположенный параллельно плоскости основания магнитоправода и установленный с возможностью поворота вокруг оси, о т л и ч а ю ц е ес я тем, чта, с целью расширения функциональных возможностей ось поворота якоря смещена относительно осей симметрий магнитопровода, причем якорь поджат к торцам сердечников магнитопровода с помощью жестко связанного с якорек упругого поводка.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что между одним из сердечников магнитопровада и якорем имеется зазор, частично уменьшаюц1ий плоцадь их соприкосновения по сравнению с площадью сопряжения двух других сердечников с якорем.

3. Устройство по п. 1, о т л и ч аю щ е е с я тем, что якорь установлен так, что н положении полного перекрытия им сердечников магнитопровода его продольная ось симметрии расположена под углом к оси симмет80 302 3 рии магнитопровода, проходящей через торцы сердечника.

4. Устройство по п.1, о т л и ч аю щ е е с я тем, что конфигурация якоря в проекции на плоскость его сопряжения с сердечниками имеет несим- 5 метричную форму.

Источники информации, принятые во внимание при экспертизе

1. Патент CIOA 9 3544939, кл. 336-135, 1971.

2 ° Авторское свидетельство СССР

Р 427403, кл. Н 01 F 21/06, 1974 (прототип).
