Союз Советских

Социалистических

Реснубпии

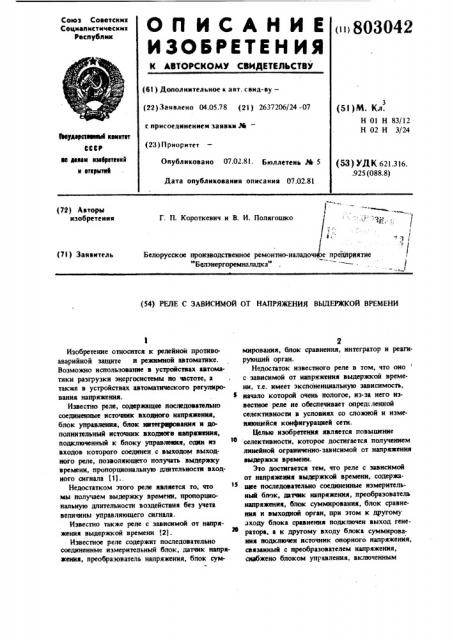

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (>803042 (61) Дополнительное к авт. с вид-ву— (22 ) Заявлено 04.05.7 8 (21) 2637206/24 -07 с присоединением заявки М— (28) Приоритет (5! )М. Кл.

Н 01 Н 83/12

Н 02 Н 3/24

Ьвуиретаеввй квинтет еевич лв аллам лзабрвтаннй и етнамтвй

Опубликовано 07.02 81 Бюллетень М 5

Дата опубликования описания 07.02.81 (53) УДК 621.316..925 (088.8) Г, П. Короткевнч и В. И. Полягошко с. з

Белорусское производственное ремонтно-наладо е предйрнятие

"Балэнергоремналадка" (72) Авторы изобретении (71) Заявитель (54) РЕЛЕ С ЗАВИСИМОЙ OT НАПРЯЖЕНИЯ ВЫДЕРЖКОЙ ВРЕМЕНИ

Изобретение относится к релейной противо. аварийной защите и режимной автоматике.

Возможно использование в устройствах автоматики разгрузки энергосистемы но частоте, а также в устройствах автоматического регулирования напряжения. 5

Извеспю реле, содержащее последовательно соединенные источник входного напряжения, блок управления, блок аавтегуивования и дополнительный источник «ходиогв напряжения, подключенный к блоку управления, один из входов которого соединен с выходом выходного реле, позволяющего получать выдержку времени, пропорциональную двттельности входного сигнала (1J..

Недостатком этого реле является то, что мы получаем выдержку времени, пропорциональную длительности воздействия беэ учета величины управляющего сигнала.

Известно также реле с зависимой от напря кения выдержкой времени 12).

Известное реле содержит последовательно соединенные измерительным блок, датчик напряжения, преобразователь напряжения, блок суммирования, блок сравнения, интегратор и pearsрующий орган.

Недостаток известного реле в том, что оно с зависимой от напряжения выдержкой времени, т.е. имеет экспоненцнальную зависимость, начало которой очень пологое, из-за него известное реле не обеспечивает определенной селективности в условиях со сложной н изменяющейся конфигурацией сети.

Целью изобретения является повышение селективности, которое достигается получением линейной ограниченно-зависимой от напряжения выдержки времени.

Это достигается тем, что реле с зависимой от напряжения выдержкой времени, содержащее последовательно соединенные измерительный блок, датчик напряжения, преобразователь напряжения, блок суммирования, блок сравнения и выходной орган, при этом к другому входу блока сравнения подключен выход генератора, а к другому входу блока суммирования подключен источник опорного напряжения, связанный с преобразователем напряжения, снабжено блоком управления, включенным

803042

2О между измерительным блоком и интегратором, а преобразователь напряжения выполнен в виде прецизионного порогового ограничителя.

На фиг. 1 приведена блок-схема предлагаемого устройства; на фиг. 2 — характеристики устройства с зависимой от напряжения выдержкои времени.

Реле с зависимой от напряжения выдержкой времени содержит измерительный блок 1, блок 2 управления, датчик 3 напряжения, блок 4 сравнения, интегратор 5, реагирующий орган 6, преобразователь 7 напряжения, источник 8 опорного напряжения, блок 9 суммирования.

Устройство работает следующим образом.

Поступаемый сигнал, пропорциональный контролируемому напряжению, трансформирутся и выпрямляется в блоке 1, затем поступает и преобразователь 7 (фиг. 2,а). В блоке

8 напряжение с преобразователя 7 складывается (фнг. 2,б) с опорным напряжением блока 8 (фиг, 2,в). Затем сигнал с датчика 3 поступает в блок 4.

Блок 2 запускает интегратор (фиг. 2,г) 5 и когда напряжение на интеграторе 5 превысит напряжение, поступающее с блока 9, срабатывает орган 6 (фиг, 2,д).

Таким образом, данное устройство им..ет линейную обратно-пропорциональную уровню напряжения в энергоузле зависимую от напряженя выдержку времени.

Это дает воэможность строить разгрузочную автоматику селективной, автоматически оптимизировать объем отключаемой мощности при любых изменениях конфигурации электрических сетей.

Формула изобретения

Реле с зависимой от напряжения выдержкой времени, содержащее последовательно соединенные измерительный блок, датчик напряжения преобразования напряжения, блок суммирования, блок сравнения и выходной орган, при этом к другому входу блока сравнения подключен интегратор, а к другому входу блока суммирования подключен источник опорного напряжения, связанный с преобразователем напряжения, о т л и ч а ю щ ее с я тем, что, с целью повышения селектнвности, оно дополнительно снабжено блоком управления, включенным между измерительным блоком и интегратором, а преобразователь напряжения выполнен в виде прецизионного порогового ограничителя.

Источники информации, принятые во внимание прн экспертизе

1. Авторское свидетельство СССР N 516118, кл. Н 01 Н 83/12, 1976.

2. Журнал Энергетик"„И 5, 1975, с. 30.,803042
