Устройство для амальгамации проб золотосодержащих песков

Устройство для амальгамации проб золотосодержащих песков

Иллюстрации

Показать все

Реферат

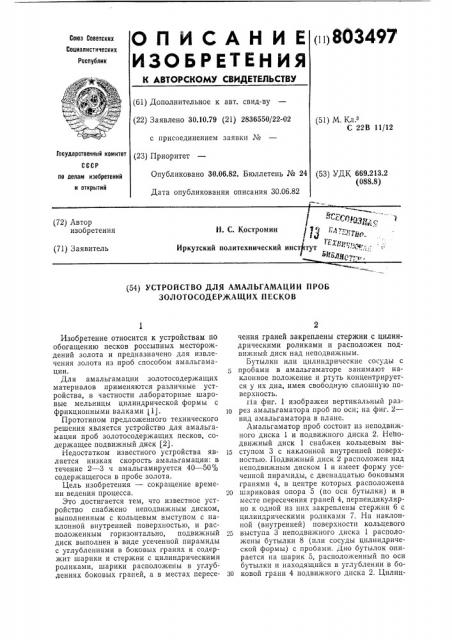

ОПИСAНИЕ ВОЗ4Ю

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.10.79 (21) 2836550/22-02 с присоединением заявки ¹ (23) Приоритет (51) Я Кл з

С 22В 11/12

Государственный комитет

Опубликовано 30.06.82. Бюллетень № 24 (53) УДК 669.213.2 (088.8) по делам изобретений и открытий

Дата опубликования описания 30.06.82 (72) Автор изобретения

Н. С. Костромин

Иркутский политехнический иист тут

Ж.о.ф@д т 1„ (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АМАЛЬГАМАЦИИ ПРОБ

ЗОЛОТОСОДЕР7КАЩИХ ПЕСКОВ

Изобретение относится к устройствам по обогащению песков россыпных месторождений золота и предназначено для извлечения золота из проб способом амальгамации.

Для амальгамации золотосодержащих материалов применяются различные устройства, в частности лабораторные шаровые мельницы цилиндрической формы с фрикционными валками (1).

Прототипом предложенного технического решения является устройство для амальгамации проб золотосодержащих песков, содержащее подвижный диск (21.

Недостатком известного устройства является низкая скорость амальгамации: в течение 2 — 3 ч амальгамируется 40 — 50% содержащегося в пробе золота.

Цель изобретения — сокращение времени ведения процесса.

Это достигается тем, что известное устройство снабжено неподвижным диском, выполненным с кольцевым выступом с наклонной внутренней поверхностью, и расположенным горизонтально, подвижный диск выполнен в виде усеченной пирамиды с углублениями в боковых гранях и содержит шарики и стержни с цилиндрическими роликами, шарики расположены в углублениях боковых граней, а в местах пересечения граней закреплены стержни с цилиндрическими роликами и расположен подвижный диск над неподвижным.

Бутылки или цилиндрические сосуды с пробами в амальгаматоре занимают наклонное положение и ртуть концентрируется у их дна, имея свободную сплошную поверхность.

На фиг. 1 изображен вертикальньш разрез амальгаматора проб по оси; на фиг. 2— вид амальгаматора в плане.

Амальгаматор проб состоит из неподвижного диска 1 и подвижного диска 2. Неттодвижный диск 1 снабжен кольцевым выл ступом 3 с наклонной внутренней поверхностью. Подвижный диск 2 расположен над неподвижным диском 1 и имеет форму усеченной пирамиды, с двенадцатью боковыми гранями 4, в центре которых расположена

20 шариковая опора 5 (по оси бутылки) и в месте пересечения граней 4, перпендикулярно к одной из них закреплены стержни 6 с цилиндрическими роликами 7. На наклонной (внутренней) поверхности кольцевого

25 выступа 3 неподвижного диска 1 расположены бутылки 8 (или сосуды цилиндрической формы) с пробами. Дно бутылок опирается на шарик 5, расположенный по оси бутылки и находящийся в углублении в бо30 ковой грани 4 подвижного диска 2. Цилин803497 дрическая часть бутылки соприкасается с роликом 7 на стержне 6.

При работе амальгаматора диск 2 вращается с помощью привода 9 и бутылки 8 с пробами, толкаемые стержнями 6 с роликами 7, опираясь дном на шарик 5 катятся по наклонной плоскости кольцевого выступа 3 неподвижного диска 1. Ртуть в бутылке 8 концентрируется у ее дна и образует сплошную свободную поверхность (зеркало 10 ртути). Золото, находящееся в пробе, оседает на поверхность ртути, и процесс амальгамации его будет протекать более быстро и полно.

Применение предлагаемого амальгамато- )5 ра проб позволит увеличить производительность процесса амальгамации золота в пробах в 8 — 12 раз за счет сокращения времени амальгамации с 2 — 3 ч до 10 — 15 мин и повысить степень достоверности обработки 20 проб продуктов обогащения песков вследствие более полного извлечения амальгамируемого золота из проб.

Формула изобретения

Устройство для амальгамации проб золотосодержащих песков, содержащее подвижный диск, о т л и ч а ю щ е е с я тем, что, с целью сокращения времени ведения процесса, устройство снабжено неподвижным диском, выполненным с кольцевым выступом с наклонной внутренней поверхностью и расположенным горизонтально, а подвижный диск выполнен в виде усеченной пирамиды с углублениями в боковых гранях и содержит шарики и стержни с цилиндрическими роликами, шарики расположены в углублениях боковых граней, а в местах пересечения граней закреплены стержни с цилиндрическими роликами и расположен подвижный диск над неподвижным.

Источники информации, принятые во внимание при проведении экспертизы

1. Барышников В. П. Пробоотбирание и анализ благородных металлов, Металлургиздат, М., 1978, рис. 56, 57, 58.

2. Везельщиков В. П. и Парицкий 3. Н.

Справочник по обработке золотосодержащих руд и россыпей, ГНТИ литературы по черной и цветной металлургии, M., 1963, с, 600, 803497
