Реферат

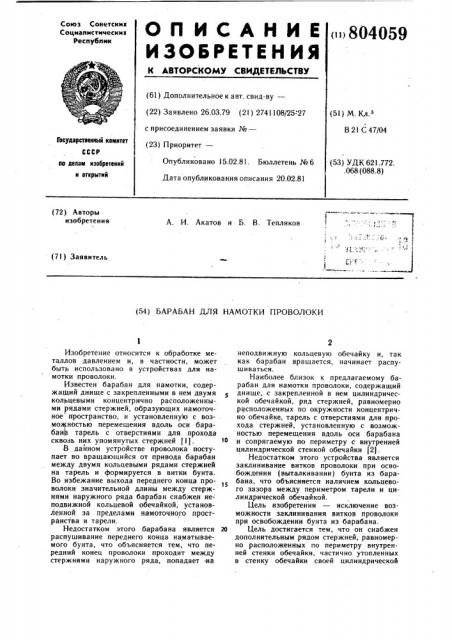

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()804059 (61) Дополнительное к авт. свнд-ву— (22) Заявлено 26.03.79 (21) 2741108/25- 27 с присоединением заявки №вЂ” (23) П р нор итет— (51) М. Кл.

В 21 С 47/04

Государственный квинтет (53) УДК 621.772..068 (088.8) Опубликовано 15.02.81. Бюллетень №6

Дата опублнковання описания 20.02.81 пе делам нэооретеннй н открмтнй (72) Авторы изобретения

А. И. Акатов н Б. В. Тепляков (71) Заявитель (54) БАРАБАН ДЛЯ НАМОТКИ ПРОВОЛОКИ

Изобретение относится к обработке металлов давлением н, в частности, может быть использовано в устройствах для намотки проволоки.

Известен барабан для намотки, содержащнй днище с закрепленными в нем двумя кольцевыми концентрнчно расположенными рядами стержней, образующих намоточное пространство, н установленную с возможностью перемещения вдоль оси бараба тарель с отверстиями для прохода сквозь ннх упомянутых стержней (IJ.

io

В данном устройстве проволока поступает во вращаюгцнйся от привода барабан между двумя кольцевыми рядами стержней на та рель н формируется в витки бунта.

Во избежание выхода переднего конца проволоки значительной длины между стержнямн наружного ряда барабан снабжен не- подвижной кольцевой обечайкой, установленной за пределами намоточного пространства и тарелн.

Недостатком этого барабана является 2Ц распушнвание переднего конца наматываемого бунта, что объясняется тем, что передннй конец проволоки проходит между стержнями наружного ряда, попадает на неподвижную кольцевую обечайку н, так как барабан вращается, начинает распуш иваться.

Наиболее близок к предлагаемому барабан для намотки проволоки, содержащий днище, с закрепленной в нем цилиндрической обечайкой, ряд стержней, равномерно расположенных по окружности концентрично обечайке, тарель с отверстиями для прохода стержней, уста новленную с возможностью перемещения вдоль осн барабана н сопрягаемую по периметру с внутренней цилиндрической стенкой обечайкн (2).

Недостатком этого устройства является заклнннвание витков проволоки при освобождении (выталкнваннн) бунта нз барабана, что объясняется наличием кольцевого зазора между периметром тарелн н цилиндрической обечайкой.

Цель изобретения — исключение возможности заклинивания витков проволоки прн освобождении бунта из барабана.

Цель достигается тем, что он снабжен дополнительным рядом стержней, равномерно расположенных по периметру внутренней стенки обечайкн, частично утопленных в стенку обечайкн своей цилиндрической

804059 поверхностью, а тарель выполнена по периметру с отверстиями, сопряженными. с другой частью цилиндрической поверхности стержней.

На фиг. 1 изображен барабан, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Барабан состоит иэ днища 1 с закрепленными в нем наружной цилиндрической обечайкой 2 н расположенным концентрично ей внутренним кольцевым рядом стержнем 3, которые ограничивают намоточное прост- ранство 4. С возможностью перемещения вдоль оси барабана установлена тарель 5, имеющая отверстия 6 для прохода сквозь них стержней 3. и сопрягающаяся по периферии с обечайкой 2. В стенке обечайки 2 закреплен ряд стержней 7 таким образом, что часть 8 каждого стержня выступает внутрь барабана.

По периферии тарели 5 выполнены отверстия 9, соответствующие форме выступающей части 8 стержней 7. Таким образом в поперечном сечении между периферией тарели 5 и внутренней поверхностью цилиндрической обечайки 2 и выступающими внутрь барабана частями 8. стержней 7 образуется зазор 10 зигзагообразной формы.

Днище 1 барабана связано с приводным валом .11 моталки, а тарель 5 — с приводом поступательного движения 12. Проволоку 13 подают. в барабаны по проводке 14.

Устройство работает следующим образом.

Барабан вместе с тарелью вращается от приводного вала 11, а проволоку 13 направляют с помощью проводки 14 в намоточное пространство 4 барабана. Проволока в барабане формируется в виде витков.

По окончании наматывания бунта 15 барабан останавливают, привод поступательного движения 12 перемещает тарель вверх до совпадения верхних плоскостей ее и обечайки 2. Затем механизм сталкивания бунта (не показан) перемещает бунт 15 с тарели 5 на плитный настил у моталок (не показан). После опускания тарели s нижнее положение барабан вновь готов к приему проволоки.

Выполнение устройства в соответствии с предлагаемым изобретением повышает надежность работы и р волочных моталок, на которых устанавливают подобные барабаны, так как исключается возможность заклинивания витков проволоки при освобождении намотанного бунта нэ барабана.

Ориентировочный экономический эффект от использования предлагаемого барабана только на одном стане по производству катанки малых размеров (диаметром около 6 мм) за счет снижения простоев, связанных с заклиниванием витков проволоки при освобождении бунта из барабана, соста15 вит 200 тыс. руб. в год.

Формула изобретения

Барабан для намотки проволоки, содер20 жаший днище с закрепленной в нем цилиндрической обечайкой, ряд стержней равномерно расположенных по окружности концентрично обечайке, тарель с отверстиями для прохода стержней, установленную с воэможностью перемещения вдоль оси барабана и сопряженную по периметру с внутренней цилиндрической стенкой обечайки, отличающийся тем, что, с целью исключения возможности заклинивания витков проволоки при освобождении бунта из базп рабана, он снабжен дополнительным рядом стержней, равномерно расположенных по периметру внутренней стенки обечайки, частично утопленных в стенку обечайки своей цилиндрической поверхностью, а тарель выполнена по периметру с отверстиями, сопряженными с другой частью цилиндрической поверхности стержней.

Источники информации, принятые во внимание при экспертизе

l. Патент ФРГ № 1099973, кл.. В 47/04, опублик. 1961, 2. Патент Великобритании № 1475107, кл. В 21 С 47/04, опублик. 1977 (прототип).
