Устройство для образования рельефана поверхностях изделий

Устройство для образования рельефана поверхностях изделий

Иллюстрации

Показать все

Реферат

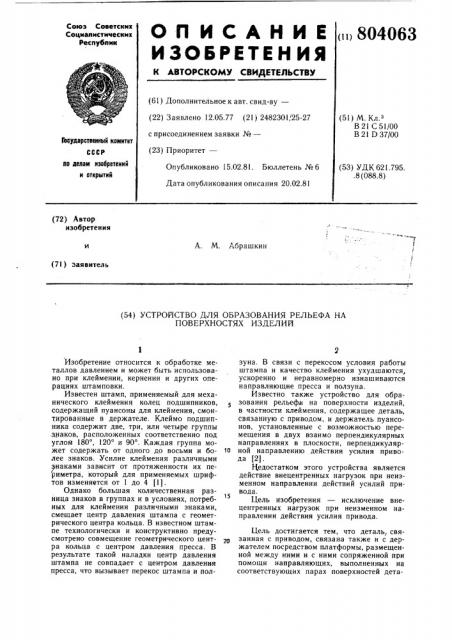

Союз Советскик

Социалистическик

Республик

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 804063 (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.05.77 (21) 2482301, 25-27 с присоединением заявки №вЂ” (23) Приоритет (51) Я. Кл.з

В 21 С 51/00

В 21 D 37/00

Гоаудерстеенный комитет

СССР но денем изобретений н открытий

Опубликовано 15.02.81. Бюллетень № 6

Дата опубликования описания 20.02.81 (53) УДК 621.795..8 (088.8) (72) Автор изобретения

А. М. Абрашкин (7l) заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ РЕЛЬЕФА НА

ПОВЕРХНОСТЯХ ИЗДЕЛИЙ

Изобретение относится к обработке металлов давлением и может быть использовано при клеймении, кернении и других операциях штамповки.

Известен штамп, применяемый для механического клеймения колец подшипников, содержащий пуансоны для клеймения, смонтированные в держателе. Клеймо подшипника содержит две, три, или четыре группы .знаков, расположенных соответственно под углом 180, 120 и 90 . Каждая группа может содержать от одного до восьми и более знаков. Усилие клеймения различными знаками зависит от протяженности их периметра, который для применяемых шрифтов изменяется от 1 до 4 (1).

Однако большая количественная разница знаков в группах и в условиях, потребных для клеймения различными знаками, смещает центр давления штампа с геометрического центра кольца. В известном штампе технологически и конструктивно предусмотрено совмещение геометрического центра кольца с центром давления пресса. В результате такой наладки центр давления штампа не совпадает е центром давления пресса, что вызывает перекос штампа и ползуна. В связи с перекосом условия работы штампа и качество клеймения ухудшаются, ускоренно и неравномерно изнашиваются направляющие пресса и ползуна.

Известно также устройство для образования рельефа на поверхности изделий, в частности клеймения, содержащее деталь, связанную с приводом, и держатель пуансонов, установленные с возможностью перемещения в двух взаимо перпендикулярных направлениях в плоскости, перпендикуляр1а ной направлению действия усилия привода (2}.

Н едостатком этого устройства является действие внецентренных нагрузок при неизменном направлении действий усилий привода.

Цель изобретения — исключение внецентренных нагрузок при неизменном направлении действия усилия привода.

Цель достигается тем, что деталь, связанная с приводом, связана также и с держателем посредством платформы, размещенной между ними и с ними сопряженной при помощи направляющих, выполненных на соответствующих парах поверхностей дета804063 б

19

1$

2$

39

ЗЯ

4О

3 ли, связанной с приводом, и платформы, а также платформы и держателя пуансонов, На фиг. 1 показано устройство с частичным вырывом, общий вид; на фиг. 2— вид сверху на верхнюю часть устройства; на фиг. 3 — вид по стрелке А.

Устройство содержит держатель 1, платформу 2, деталь в виде плиты 3, связанную с приводом (ползуном пресса, не показан) через хвостовик 4 и с держателем 1 через платформу 2, ограничитель перемещения 5 платформы 2 относительно плиты 3, клин 6 и винты 7, предназначенные для скрепления платформы 2 с верхней плитой 3, ограничитель перемещения 8 держателя относительно платформы 2, клин 9 и винты 10, предназначенные для скрепления держателя

1 с платформой 2, винты 11 для крепления пуансонов 12 в держателе 1.

Для обеспечения возможности совмещения центра давления устройства с центром давления пресса держатель 1 с платформой 2 и платформа 2 с плитой 3 сопрягаются посредством направляюших в виде ласточкина хвоста соответственно 13 и 14. Направляющие 13 и 14 выполнены так, что держатель 1 относительно платформы 2, а платформа 2 относительно плиты 3 перемещаются во взаимно перпендикулярных направлениях, т. е. по оси х и по оси у.

На держателе 1 и на плите 3 нанесены шкалы 15 и 16 для отсчета перемещения по х и у, а на платформе — риски, относительно которых производится отсчет. При совмещении рисок с нулем шкал х и у геометрический центр держателя 1 совпадает с осью хвостовика и центром давления прес-. са. Положение центра давления относительно координатных осей определяется по общеизвестным формулам.

Ограничителг 5 и 8 предназначены для того, чтобы при наладке устройства (при совмещении центра давления с центром давления пресса) случайно не выпали из направляющих держатель 1 или платформа 2.

Они выполнены в виде винтов и устанавливаются в держателе 2 и плите 3 так, чтобы их конец, свободный от резьбы помещался в пазы 17 ограниченной длины, выполненные в платформе 2. Длина пазов 17 выбирается такой, чтобы обеспечить достаточное перемещение подвижных деталей.

Устройство предназначено для обработки группы деталей различных габаритов, поэтому гнезда для закрепления пуансонов 12 выполняются на различных уровнях от геометрического центра, например на диаметре d u D выполнено по три гнезда, расположенных одно относительно другого под углом 120 .

Совмещение центра давления устройства с центром давления пресса осуществляется следующим образом.

При известном положении центра давления относительно геометрического центра устройства, т. е. при известных х и у, вначале ослабляют винты 10, скрепляющие посредством сил трения клин 9, держатель 1 и платформу 2. Перемещением держателя 1 совмещают координату х с риской на платформе 2, после чего винты 10 затягивают.

Для установки держателя по у ослабляют винты 7, скрепляющие клином 6 платформу 2 с плитой 3. Перемещением платформы

2 совмещают риску, расположенную на ней с соответствующей координатой на шкале у, после чего винты 7 затягивают.

Устранение перекоса устройства и ползуна пресса при выполнении технологической операции путем совмещения центра давления устройства с центром давления пресса, упрощает наладку устройства, повышает качес гво клеймения и снижает производственные затраты за счет повышения стойкости пуансонов и производительности.

Формула изобретения

Устройство для образования рельефа на поверхностях изделий, в частности клеймения, содержащее деталь, связанную с приводом, и держатель пуансонов, установленные с возможностью относительного перемещения в двух взаимно перпендикулярных направлениях в плоскости, перпендикулярной направлению действия усилия привода, отличающееся тем, что, с целью исключения внецентренных нагрузок при неизменном направлении действия усилия привода, деталь, связанная с приводом, связана также и с держателем посредством платформы, размещенной между ними и с ними сопряженной при помощи направляющих, выполненных на соответствующих парах поверхностей детали, связанной с приводом, и платформы, а также платформы держателя пуансонов.

Источники информации, принятые во внимание при экспертизе

1. Каневцев В. М., Кривенко К. И. Механическое клеймение колец подшипников.

Сборник. Обмен производственно-техническим опытом, М., НИИМАавтопром, 1970 вып. 4.

2. Авторское свидетельство СССР № 310708, кл. В 21 С 51/00, 1969 (прототип).
