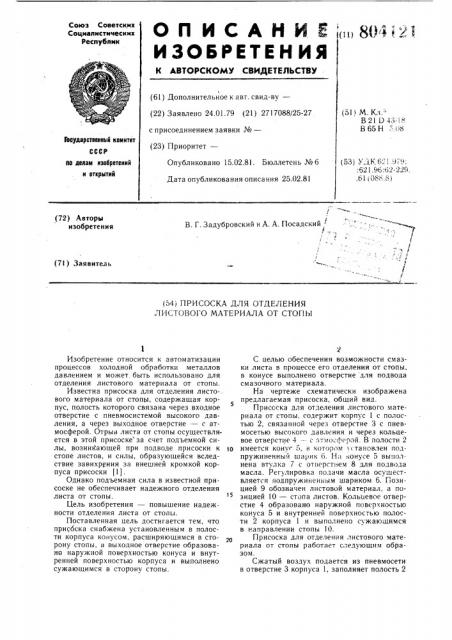

Изобретение относится к автоматизации процессов холодной обработки металлов давлением и может быть использовано для отделения листового материала от стопы.

Известна присоска для отделения листового материала от стопы, содержащая корпус, полость которого связана через входное отверстие с пневмосистемой высокого давления, а через выходное отверстие — с атмосферой. Отрыв листа от стопы осуществляется в этой присоске за счет подъемной силы, возникающей при подводе присоски к 1п стопе листов, и силы, образующейся вследствие завихрения за внешней кромкой корпуса присоски (1).

Однако подъемная сила в известной присоске не обеспечивает надежного отделения листа от стопы.

Цель изобретения — повышение надежности отделения листа от стопы.

Поставленная цель достигается тем, что присоска снабжена установленным в полости корпуса конусом, расширяющимся в сторону стопы, а выходное отверстие образовано наружной поверхностью конуса и внутренней поверхностью корпуса и выполнено сужающимся в сторону стопы.

С целью обеспечения возможности смазки листа в процессе его отделения от стопы, в конусе выполнено отверстие для подвода смазочного материала.

На чертеже схематически изображена предлагаемая присоска, общий вид.

Приссска для отделения листового материала от стопы. содержит корпус 1 с полостью 2, связанной через отверстие 3 с пневмосетью высокого давления и через кольцевое отверстие 4 -- с атмo;ôåðîé. В полости 2 имеется конус 5, в котором становлен l103,пружиненный шарик 6. Н» онусе 5 выполнена втулка 7 с отверстием 8 для подвода масла. Регулировка подачи масла осугцествляется подпружиненным шариком 6. Позицией 9 обозначен листовой материал, а позицией 10 — стопа листов. Кольцевое отверстие 4 образовано наружной поверхностью конуса 5 и внутренней поверхностью полости 2 корпуса 1 и выполнено сужающимся в направлении стопы 10.

Присоска для отделения листового материала от стопы работает следующим образом.

Сжатый воздух подается из пневмосети в отверстие 3 корпуса 1, заполняет полость 2

8041 з и по кольцевому отверстию 4 поступает в атмосферу.

Под действием избыточного давления в полости 2 и сужения выходного отверстия 4 скорость воздуха, поступающего в атмосферу, резко увеличивается. При подводе присоски к стопе листового материала за счет разности давления воздуха под присоской возникает подъемная сила, обеспечивающая отрыв листового материала 9 от стопы

10. Надежность отрыва листового материала от стопы обеспечивают также силы, образующиеся вследствие завихрения воздуха за внешней кромкой корпуса 1 присоски.

Лист при отрыве от стопы находится во взвешенном состоянии.

При этом в отверстие 8 подается масло, необходимое для смазки листового материала.

При отделении листа 9 от стопы подпружиненный шарик 6 поднимается и в образующиеся зазоры масло поступает на лист 9, а затем под действием разряжения и струи воздуха равномерно распределяется по листу.

Таким образом, предлагаемое устройство позволяет увеличить подъемную силу присоски и обеспечить смазку листового материала при подаче его в рабочую зону..

В результате этого снижается расход смазочного материала, загрязнение рабочей сре21 ды и увеличивается надежность отделения листового материала от стопы.

Положительный эффект от внедрения изобретения составит ориентировочно

10 тыс. руб. в год.

Формула изобретения

1. Присоска для отделения листового материала от стопы, содержащая корпус, полость которого связана через входное отверстие с пневмосистемой высокого давления, а через выходное отверстие — с атмосферой, отличающаяся тем, что, с целью повышения надежности отделения листа от стопы, присоска снабжена установленным в полости корпуса конусом, расширяющимся в сторону стопы, а выходное отверстие образовано наружной поверхностью конуса и внутренней поверхностью корпуса и выполнено сужающимся в сторону стопы.

2. Присоска по п. 1, отличающаяся тем, что, с целью обеспечения возможности смазки листа в процессе его отделения от стопы, в конусе выполнено отверстие для подвода смазочного материала.
