Реферат

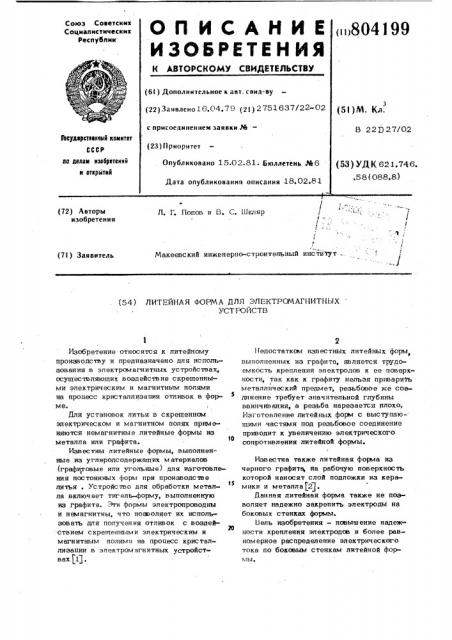

Союз Советскнн

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву (22) Заявлено16.04.79 (21) 2751637/22-02 с присоединением заявки РЙ (23) Приоритет

Опубликовано 15.02.81 ° Бюллетень И6

Дата опубликования описания 18.02.81 (5 l ) M. Кл.

В 22+ 27/02

Рпударстееиимй камнтет

СССР да делам изобретений н аткрытнй (53) УДK 621.746..58 (088.8) /

-с с-. (72) Авторы изобретения

Л. Г. Попов и Е3. С. Шкпяр

Макеевский инженерно-строительный инсти тут . (7I ) Заявитель (54) ЛИТЕЙНАЯ ФОРМА ДЛЯ ЭЛЕКТРОМАГНИТН6!Х

УСТ РОЙС ТВ

Изобретение относится к литейному производству и предназначено для использования в электромагнитных устройствах, осуществляющих воздействие скрещенными электрическим и магнитным полями на lIpoI1ecc кристаллизации отливок в форме.

Для установок литья в скрещенном электрическом и магнитном полях применяются немагнитные литейные формы из металла или графита.

Известны литейные формы, выполненные из углеродсодержащих материалов (графитовые или угольные) для изготовлес ния постоянных форм при производстве литья . Устройство для обработки метал!

5 ла включает тигельл орму, выполненную из графита. Эти формы электропроводны и немагнитны, что позволяет их использовать для получения отливок с воздей20 станем скрещенными электрическим и магнитным полями на процесс кристаллизации в электромагнитных устройствах (1J.

Недостатком известных литейных форм, выполненных из графита, является трудоемкость крепления электродов к ее поверхности, так как к графиту нельзя приварить

/ металлический предмет, резьбовое же соединение требует значительной глубины ввинчивания, а резьба нарезается плохо, Изготовление литейных форм с выступающими частями под резьбовое соединение приводит к увеличению электрического сопротивления литейной формы.

Известна также литейная форма из черного графита, на рабочую поверхность которой наносят слой подложки из керамики и металла(21.

Данная литейная форма также не позволяет надежно закрепить электроды на боковых стенках формы.

Пель изобретения — повышение надежности крепления электродов и более равномерное распределение электрического тока по боковым стенкам литейной формы.

304199 Po2. 1

Поставленная цель достигается тем, что снаружи боковые стенки литейной формы, выполненной из графита, покрыты слоем металлического покрытия, который наносят -одним из известных способов (анодированием, пропиткой жидким металлом под давлением и т.д.). K

1 металлизированному слою крепятся электроды.

На фиг. 1 показана литейная форма, общий вид; на фиг. 2 — то же, вид сверху.

Между полюсами электром агнитного устройства 1 установлена литейная форма. выполненная из графита 2, боковые поверхности которой имеют слой 3 металлического покрытия, к которому крепится шпилька 4 для прижатия электрода 5 гайкой 6 с шайбой.

Металлизированный слой, обладающий лучшей удельной проводимостью, чем графит, позволяет более равномерно распределять электрический ток по боковой поверхности литейной формы в пределах границ отливки, что дополнительно повышает эффективность использования графитовой литейной формы с металлизированными боковыми поверхностями.

5 формула изобретения

Литейная форма для электромагнитных устройств, содержащая боковые стенки, 10 на которых закреплены электроды, о т— личающаяся тем, что,c целью повышения надежности крепления электродов и более равномерного распределения электрического тока по боковЪ м стенкам литейной формы, на наружную поверхность боковых стенок нанесен слой металлического покрытия.

Источники информации, принятые во внимание при экспертизе

1. Полищук В. fI. и др. Электромагнитная обработка жидкого грунта реагентами . Литейное производство, 1972, № 5, с. 14-15.

2. Патент Японии ¹ 49-13695, 5 кл. 11А22, опублик. 1974.
