Торцовая ступенчатая фреза

Торцовая ступенчатая фреза

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Респубпнк

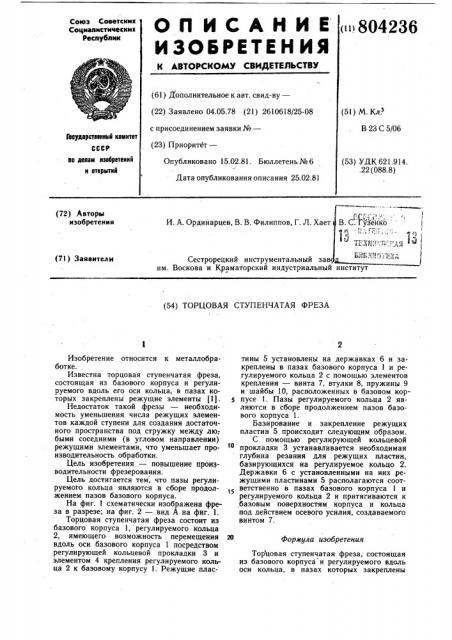

ОП ИСАНИЕ

И 3О6РЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 804236 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.05.78 (21) 2610618/25-08 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.02.81. Бюллетень № 6

Дата опубликования описания 25,02.81 (51) М. Кл.

В 23 С 5/06

Гееуднрстненный комитет

СССР не делан наебретений и открытий (53) УДК 621.914..22 (088.8) (72) Авторы изобретения

И. А. Ординарцев, В. В. Филиппов, Г. Л. Хает (71) Заявители

Сестрорецкий инструментальный зав им. Воскова и Краматорский индустриальный институт (54) ТОРЦОВАЯ СТУПЕНЧАТАЯ ФРЕЗА

Изобретение относится к металлобработке.

Известна торцовая ступенчатая фреза, состоящая из базового корпуса и регулируемого вдоль его оси кольца, в пазах которых закреплены режущие элементы (1).

Недостаток такой фрезы — необходимость уменьшения числа режущих элементов каждой ступени для создания достаточного пространства под стружку между лю: быми соседними (в угловом направлении) режущими элементами, что уменьшает производительность обработки.

Цель изобретения — повышение производительности фрезерования.

Цель достигается тем, что пазы регулируемого кольца являются в сборе продолжением пазов базового корпуса.

На фиг. 1 схематически изображена фреза в разрезе; на фиг. 2 — вид А на фйг. 1.

Торцовая ступенчатая фреза состоит из базового корпуса 1, регулируемого кольца

2, имеющего возможность перемещения вдоль оси базового корпуса 1 посредством регулирующей кольцевой прокладки 3 и элементом 4 крепления регулируемого кольца 2 к базовому корпусу 1. Режущие пластины 5 установлены на державках 6 и закреплены в пазах базового корпуса 1 и регулируемого кольца 2 с помощью элементов крепления — винта 7, втулки 8, пружины 9 и шайбы 10, расположенных в базовом корпусе 1. Пазы регулируемого кольца 2 являются в сборе продолжением пазов базового корпуса 1.

Базирование и закрепление режущих пластин 5 происходит следующим образом.

С помощью регулирующей кольцевой прокладки 3 устанавливается необходимая глубина резания для режущих пластин, базирующихся на регулируемое кольцо 2.

Державки 6 с установленными на них режущими пластинами 5 располагаются соот1 ветственно в пазах базового корпуса 1 и регулируемого кольца 2 и притягиваются к базовым поверхностям корпуса и кольца под действием осевого усилия, создаваемого

Винтом 7.

20 Формула изобретения

Торцовая ступенчатая фреза, состоящая из базового корпуса и регулируемого вдоль оси кольца, в пазах которых закреплены

804236

uz,7

Составитель E. Седов

Редактор И. Касарда Техред А. Бойкас Корректор В. Синицкая

Заказ 10421)18 Тираж 1159 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 режущие элементы, отличающаяся тем, что, с целью повышения производительности фрезерования, пазы регулируемого кольца являются в сборе продолжением пазов базового корпуса.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Хо 281118, кл. В 23 С 5)24, 17.06.68.
