Станок для фасонной резки труб

Станок для фасонной резки труб

Иллюстрации

Показать все

Реферат



Сеюэ Советских

С ОЦнелнстнческнх

Ресттублнк

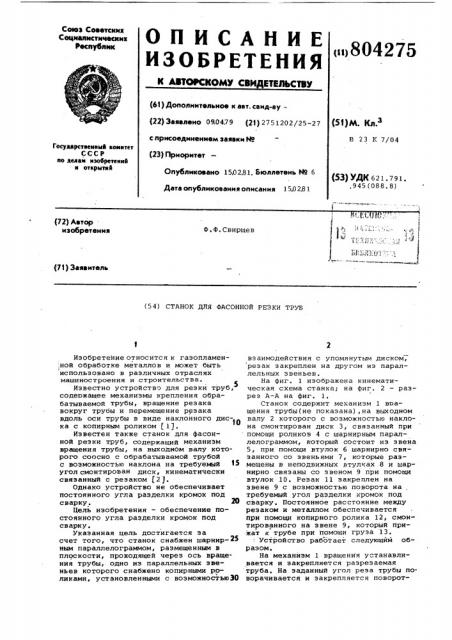

ОПИСАНИЕ ц

ИЗОБРЕТЕНИЯ к ытоескомю сви етвльствю (61) Дополнительное к авт. свид-ву— (22) Заявлено 090479 (21) 2751202/25-27 (51) М. Кл. с присоединением заявки М

В 23 К 7/04

Государствеммый коимтет

СС С P мо делам мзобретенмм м открытм м (23) Приоритет

Опубликовано 15.02.81. бюллетень ЙЯ 6 (53) УДК 621 791 ,945 (088. 8) Дата опубликования описания 150281 (72) Автор изобретения

Ф. Ф. Свирщев (71) Заявитель (54) СТАНОК ДЛЯ ФАСОННОЙ РЕЗКИ ТРУБ

Изобретение относится к газопламен,ной обработке металлов и может быть использовано в различных отраслях машиностроения и строительства. 5

Известно устройство для резки труб, содеержащее механизмы крепления обрабатываемой трубы, вращение резака вокруг трубы и перемещение резака вдоль оси трубы в виде наклонного дис- О ка с копирным роликом (1).

Известен также станок для фасонной резки труб, содержащий механизм вращения трубы, на выходнОм валу которого соосно с обрабатываемой трубой с воэможностью наклона на требуемый 15 угол смонтирован диск, кинематически связанный с резаком (2 ).

Однако устройство не обеспечивает постоянного угла разделки кромок под сварку. 20

Цель изобретения — обеспечение постоянного угла разделки кромок под сварку.

Укаэанная цель достигается эа счет того, что станок снабжен шарнир-25 ным параллелограммом, размещенным в плоскости, проходящей через ось вращения трубы, одно иэ параллельных звеньев которого снабжено копирными роликами, установленными с возможностью30 взаимодействия с упомянутым диском, резак закреплен на другом иэ параллельных звеньев.

На фиг. 1 изображена кинематическая схема станка; на фиг. 2 — разрез А-А на фиг. 1, Станок содержит механизм 1 вращения трубы(не показана),на выходном валу 2 которого с возможностью наклона смонтирован диск 3, связанный при помощи роликов 4 с шарнирным параллелограммом, который состоит из звена

5, при помощи втулок 6 шарнирно связанного со звеньями 7, которые размещены в неподвижных втулках 8 и шарнирно связаны со звеном 9 при помощи втулок 10. Резак 11 закреплен на звене 9 с возможностью поворота на . требуемый угол разделки кромок под сварку. Постоянное расстояние между резаком и металлом обеспечивается при помощи копирного ролика 12, смонтированного на звене 9, который прижат к трубе при помощи груза 13.

Устройство рабоТает следующйм образом, На механизм 1 вращения устанавливается и закрепляется разрезаемая труба. На заданный угол реза трубы поворачивается и закрепляется поворот804275

Формула изобретения

72

Фие.f

4 -Дм йриуюо ный диск 3. Звено 9 с укрепленным на нем резаком 11 устанавливается па. раллельно звену 5 на требуемую высо ту и с помощью шарнирных втулок 10 закрепляется на вертикальных звеньях

7. Затем резаки подводятся к трубе.

Постоянный зазор между стенкой тру,бы и резаками поддерживается с помоюцью роликов, а постоянный поджим роликов к трубе осуществляется с поглощью груза 13. При вращении стола ролики 4 обкатываются по диску 8 и сообщают звену 5 колебательное движение, которое в свою очередь сообщает возвратно-поступательное движение вертикальным .эвеньем; 7. Звену, закрепленному на вертикальных звеньях 7» сообщается колебательное движение

1 аналогичное колебанию звена 5, так как ось звена 9 постоянно находится в плоскости, параллельной плоскости наклонного диска, что позволяет разрезать стенку трубы в плоскости реза при установке оси резака вдоль оси штанги, а при установке двух резаков под соответствующим углом одновременно с разрезанием трубы можно получить разделку кромки под сварку.

В связи с тем, что ось звена 9, на которое устанавливаются резаки, постоянно находится в плоскости реза, не требуется перестройки станка при разрезании труб различных диаметров на секции секционных отводов при одииаковом угле реза и тщательной центРовки Разрезаемой трубы относительно оси вращения стола.

Станок для фасонной резки труб, содержащий механизм вращения трубы, на выходном валу которого соосно с обрабатываемой трубой с возможностью наклона на требуемый угол .смонтирован диск, кинематически связанныи с резаком, отличающийся тем, что, с целью обеспечения постоянного

15 угла разделки кромок под сварку, станок снабжен шарнирным параллелограммом, размещенным в плоскости, проходящей через ось вращения трубы, одно из параллельных звеньев которого снабЩ жено копирными роликами, установленными с возможностью взаимодействия с упомянутым диском, а резак закреплен на другом иэ параллельных звеньев.

Источники информации, принятые во внимание при экспертизе

1. Патент CIIJA Р 3262689, кл. 266-23, 26.07,66.

2. Авторское свидетельство СССР

Р 241210, кл. В 23 К 7/04, 14.06.67 (прототип) .

ВНИИПИ Заказ 10773/20

Тираж 1159 Подписное

Филиал IIIIII "Патент", r.Óæãîðoä,óë.Проектная,4
