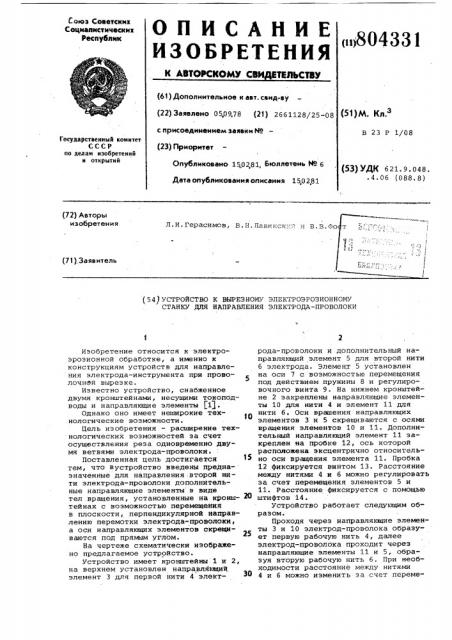

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ ТИЛЬСТВУ 11 804331 (61) Дополнительное к авт. сеид-ау (22) Заявлено 0509,78 (21) 2661128/25-08 (51)м Kh 3 с присоединением заявки М (23) Приоритет

В 23 P 1/08

Государствеииый комитет

СССР по деаам изобретеиий и открытий

Опубликовано 150281 Бюллетень Hо б

Дата опубликования описания 150281 (53) УДК 621.9.048 .4.06 (088. 8) (72) Авторы изобретения

Л. И. Герасимов, В. Н. Лани нскх:.-.; и В, В. Ф

i ! ! ! (71),Заявитель (54) УСТРОЙСТВО К ВЫРЕЗНОМУ ЭЛЕКТРОЭРОЗИОННОМУ

СТАНКУ ДЛЯ HAHPABJIEHNH ЭЛЕКТРОДА-ПРОВОЛОКИ

Изобретение относится к электроэрозионной обработке, а именно к конструкциям устройств для направления электрода-инструмента нри проволочней вырезке.

Известно устройство, снабженное двумя кронштейнами, несущими токоподводы и направляющие элементы $1), Однако оно имеет неширокие технологические возможности.

Цель изобретения — расширение технологических возможностей за счет осуществления реза одновременно двумя ветвями электрода-проволоки.

Поставленная цель достигается тем, что вустройство введены предназначенные для направления второй нити электрода-проволоки дополнительные направляющие элементы в виде тел .вращения, установленные на кронштейнах с воэможностью перемещения в плоскости, перпендикулярной направлению перемотки электрода-проволоки, а оси направляющих элементов скрещиваются под прямым углом.

На чертеже схематически изображено предлагаемое устройство.

Устройство имеет кронштейны 1 и 2, на верхнем установлен направляющий элемент 3 для первой нити 4 электрода-проволоки и дополнительный направляющий элемент 5 для второй нити б электрода. Элемент 5 установлен на оси 7 с возможностью перемещения под действием пружины 8 и регулировочного винта 9. На нижнем кронштейне 2 закреплены направляющие элементы 10 для нити 4 и элемент 11 для нити б. Оси вращения направляющих элементов 3 и 5 скрещиваются с осями вращения элементов 10 и 11. Дополнительный направлякщий элемент 11 закреплен на пробке 12, ось которой расположена эксцентрично относительно оси вращения элемента 11. Пробка

12 фиксируется винтом 13. Расстояние между нитями 4 и 6 можно регулировать за счет перемещения элементов 5 и

11. Расстояние фиксируется с помощью

2О штифтов 14.

Устройство работает следующим образом.

Проходя через направляющие элементы 3 и 10 электрод-проволока образует первую рабочую нить 4, далее электрод-проволока проходит через направляющие элементы 11 и 5, о6разуя вторую рабочую нить 6. При необходимости расстояние между нитями

4 и б можно изменить за счет переме804331

Формула изобретения

Составитель N.Êëèìîâcêàÿ

Техред С. Мигунова Корректор О.Билак

Редактор И. Касарда

Заказ 10776/23 Тираж 1159. Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, Ул. Проектная, 4 щения направляющих элементов 5 и 1 с помощью винта 9 и пробки 12.

Устройство может быть использовано при производстве сложноконтурных деталей, например, при вырезке заго товок деталей радиоэлектронной промышленности, потребность в которых очень велика.

Устройство к вырезному электроэрозионному станку для направления электрода-проволоки, выполненное в виде двух кронштейнов, несущих токоподводы и направляющие элементы, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, в него введены предназначенные для направления второй нити электрода-проволоки дополнительные элементы выполненные в виде тел вра7 щения, каждый из которых установлен на кронштейне с возможностью перемещения в плоскости, перпендикулярной направлению перемотки электрода-проволоки, а оси направляющих элементов скрещиваются под прямым углом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9488677, кл. В 23 Р 1/02, 1973.
