Устройство для фиксации и закрепленияприспособлений- спутников

Устройство для фиксации и закрепленияприспособлений- спутников

Иллюстрации

Показать все

Реферат

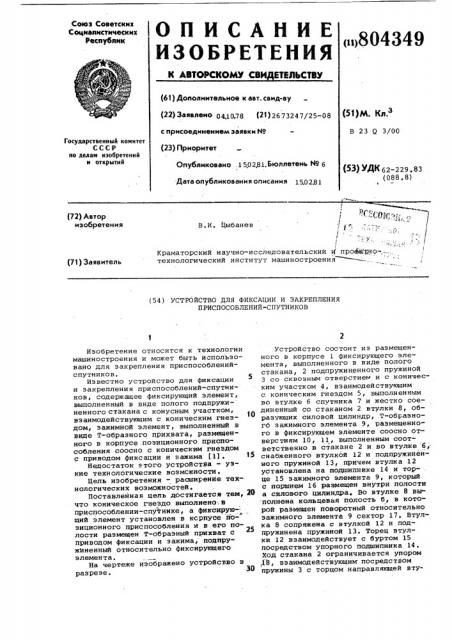

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

<>804349 (61) Дололиительиое к авт. свид-ву (51)М. Кл. (22) Заявлено 04.10,78 (21) 26 7324 7/25-08 с присоединением заявки Мо

В 23 Q 3/00

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано .1 502.81,6юллетеиь Мо 6 (5З) УЛК 62-229.83 (088, 8) Дата опубликования описания 150281 (72) Автор изобретения

В,И, 11ыбанев

I У..

Краматорский научно-исследовательский И про4@дно- ... технологический институт машиностроения «(71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ И ЗАКРЕПЛЕНИЯ

ПРИСПОСОБЛЕНИЙ-СПУТНИКОВ

Изобретение относится к технологии машиностроения и может быть использовано для закрепления приспособленийспутников, 5

Известно устройство для фиксации и закрепления приспособлений-спутников, содержащее фиксирующий элемент, выполненный в виде полого подпружи- ненного стакана с конусным участком, взаимодействующим с коническим гнездом, зажимной элемент, выполненный в виде Т-образного прихвата, размещенного в корпусе. позиционного приспособления соосно с коническим гнездом с приводом фиксации и =-.àæèìà (1), 15

Недостаток этого устройстза — узкие технологические возмсжности.

Цель изобретения — расширение технологических возможностей.

Поставленная цель достигается тем, Ю что коническое гнездо выполнено;в приспособлении-спутнике, а фиксирующий элемент установлен в ксрпусе позиционного приспособления и в его полости размещен Т-образный прихват с приводом фиксации и зажима, подпружйненный относительно фиксирующего элемента.

На чертеже изображено устройство в разрезе.

Устройство состоит из размещенного в корпусе 1 фиксирующего элемента, выполненного в виде полого стакана, 2 подпружиненного пружиной

3 со сквозным отверстием и с коническим участком 4, взаимодействующим с коническим гнездом 5, выполненным во втулке 6 спутника 7 и жестко соединенный со стаканом 2 втулки 8, образующих силовой цилиндр, T-образногЬ зажимного элемента 9, размещенного в фиксирующем элементе соосно отверстиям 10, ll выполненным соответственно в стакане 2 и во втулке 6,. снабженного втулкой 12 и подпружиненного пружиной 13, причем sтулка 12 установлена на подшипнике 14 и тор- . це 15 зажимного элемента 9, который с поршнем 16 размещен внутри полости а силового цилиндра, Во втулке 8 выполнена кольцевая полость б, в которой размещен поворотный относительно эажимного элемента 9 сектор 17. Втупка 8 сопряжена с втулкой 12 и подцружинена пружиной 13. Торец втулки 12 взаимодействует с буртом 15 посредством упорного подшипника 14.

Ход стакана 2 ограничивается упором

il8 взаимодействующим посредством пружины 3 с торцом направляющей вту804349 лки 19.Подвод рабочей жидкости в рабочие полости а и б осуществляется через каналы в, г и д.

Устройство работает следующим образом.

Перед фиксацией и зажимом спутника 7 Т-образный зажимной элемент 9 находится.4 исходном положении Т, размещаясь в отверстии 10, а упор 18 прижат пружиной 3 к торцу направляющей втулки 19. Поршень 16 при этом занимает крайнее нижнее положение, При подаче рабочей жидкости посредством распределителя 20 в рабочую полость силового цилиндра элемент 9 перемещается в верхнее положение 11 и размещается с зазорами АХ и4У между торцами спутника 7 и втулки б, Б результате перемещения поршня 16 втулка 12 сжимает силовую пружину 13 на высоту h и передает элементу 9 усилие пружины 13 равного по величи- Я не 1,1+1, 2 (Р +Р ), так как пружи- на служит не только для передачи усилий зажима и фиксации, но и выбора зазора н моменr ее полного сжатия (Р -усилие зажима спутника, Рф -gcHлие фиксации спутника)„ При подаче рабочей жидкости распределителем 21 через канал н соответствующую полость секторного цилиндра элемент 9 поворачивается на угол 90 и занимает положение IU в полости е.

После отключения подачи рабочей жидкости в рабочие полости силового и секторного цилиндров элемент 9 перемещается на величину ЬХ до соприкосновения с торцом втулки б. Усилие пружины, действующее на элемент

9, уменьшается до усилия, равного сумме усилий фиксации и зажима спутника.

В дальнейшем усилие пружины 13 внача-„ ле перемещает стакан 2 до соприкосйо- 4О вения конического участка 4 с коническим гнездом базовой втулки б, а затем сжимает пружину 3 на высоту, обеспечивающую потребное усилие зажима спутника РЗ.Стакан 2 прижимает- 4$ ся к коническому гнезду усилием Рср пружины 13.

Для раскрепления и расфиксации спут" ника на рабочей позиции переключают распределитель 20 и подают рабочую Я жидкость в рабочую полость снлового цилиндра до выхода стакана 2 из коническогб гнезда, последующего соприкосновения упора 18 с втулкой 19 и образования зазора АХ< т.е. возврата прихвата в положение Ш, После этого рабочую жидкость подают распределителем 21 в другую полость секторного цилиндра для возврата прихвата н положение П. Затем распределителем 20 отключают подачу рабочей жидкости в рабочую полость силового цилиндра. Поршень 16 при этом под действием пружины 13 перемещается в нижнее положение, в результате чего Т-образный элемент занимает нижнее исходное положение

Автоматический цикл работы устройства в режимах фиксация — зажим и разжим — расфиксация осуществляется с помощью золотниконых распределителей с электрическим управлением.

Размещение фиксирующего элемента в корпусе позиционного приспособления и выполнение его со сквозным отверстием, подпружинивание Т-образного прихната дополнительно силовой пружиной относительно стакана позволяет на время обработки детали в приспособлении-спутнике отсоединить трубопроводы подвода рабочей жидкости от насосной станции, при этом спутник может устанавливаться на подвижном столе, периодически подключающимся в крайнем исходном положении для установки спутника к подводящим трубопроводам насосной станции.

Формула изобретения

Устройство для фиксации и закрепления приспособлений-спутников, содержащее фиксирующий элемент, выполненный в ниде полого подпружиненного стакана с конусным участком, взаимодействующим с коническим гнездом, зажимной элемент, выполненный в виде

Т-образного прихвата, размещенного в корпусе позиционного приспособления соосно с коническим гнездом с приводом фиксации и зажима, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, коническое гнездо выполнено в приспособлении-спутнике, а фиксиру сщий элемент установлен в корпусе позиционного приспособления и в его полости размещен Т-образный прихват с приводом фиксации и зажима, подпружиненный относительно фиксирующего элемента.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 545444, кл. B 23 Q 3/00, 1975.
