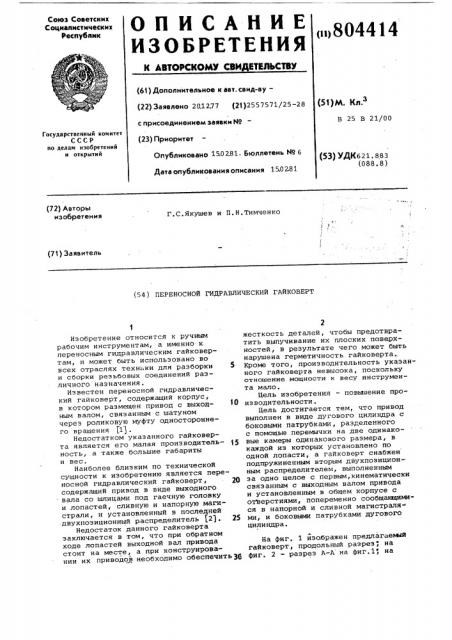

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

< >804414 (6т) Дополнительное к авт. свид-ву— (22) Заявлено 201277 (21)2557571/25-28 с присоединением заявки Но (23) Приоритет

Опубликовано 150281. Бюллетень Йо 6

Дате опубликования описания 150?.81 (51)м. к„.

В 25 В 21/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621. 883 (088. 8) (72) Авторы изобретения

Г.С.Якушев и П.Н.Тимченко (71) Заявитель (54 ) ПЕРЕНОСНОЙ ГИДРАВЛИЧЕСКИЙ ГАЙКОВЕРТ

Изобретение относится к ручным рабочим инструментам, а именно к переносным гидравлическим гайковертам, и может быть использовано во всех отраслях техники для разборки 5 и сборки резьбовых соединений различного назначения.

Известен переносной гидравлический гайковерт, содержащий корпус, в котором размещен привод с выход- 1О ным валом, связанным с шатуном через роликовую муфту одностороннего вращения (1).

Недостатком укаэанного гайковерта является его малая производитель- 5 ность, а также большие габариты и вес.

Наиболее близким по технической сущности к изобретению является переносной гидравлический гайковерт, 2О содержащий привод в виде выходного .вала со шлицами под гаечную головку и лопастей, сливную и напорную магистрали, и установленный в последней .двухпознцнонный распределитель (2j. 25

Недостаток данного гайковерта заключается в roM, что при обратном ходе лопастей выходной вал привода стоит на месте, а при конструировании их приводов необходимо обеспечить 3Q жесткость деталей, чтобы предотвратить выпучивание их плоских поверхностей, в результате чего может быть нарушена герметичность гайковерта.

Кроме того, производительность указанного гайковерта невысока, поскольку отношение мощности к весу инструмента мало.

Цель изобретения — повышение производительности.

Цель достигается тем, что привод выполнен в виде дугового цилиндра с боковыми патрубками, разделенного с помощью перемычки на две одинаковые камеры одинакового размера, в каждой из которых установлено по одной лопасти, а гайковерт снабжен подпружиненным вторым двухпозиционным распределителем, выполненным за одно целое с первым,кинематически связанным с выходным валом привода и установленным в общем корпусе с отверстиями, попеременно сообщакщюмнся в напорной и сливной магистралями, и боковыми патрубками дугового цилиндра.

На фиг. 1 йзображен предлагаемы гайковерт, продольный разрез, на фиг. 2 - разрез A-A на фиг.1; на

804414 фиг. 3 - гидравлическая схема гайко,верта.

Переносной гидравлический гайковерт содержит привод 1, выполненный, в виде дугового цилиндра с торцовыми, крышками 2 и 3 и боковыми,патрубками 4 и 5, разделенного с помощью перемычки, б на две рабочие камеры 7 и 8 одинакового размера, в каждой из которой устакОвлено по одной колеблющейся лопасти 9 и 10, взаимодействующей с выходным валом 11 привода

1, выполненным со шпицами под гаечную головку 12, сливную 13 и напорную

14 магистрали, установленный в последней двухпоэиционный распределитель

15. Гайковерт снабжен подпружиненным 15 вторым двухпоэиционным распределителем 16, выполненным за одно целое с первым двухпозиционным распределителем 15, шток 17 которого выполнен кинематически связанным с кулачком

18, установленным на выходном валу

11 привода 1.

Двухпозиционные распределители

15 и 16 размещены в общем корпусе

19 с четыры4я отверстиями (на чертеже не показаны), попеременно сообщающимися с напорной 14 и сливной 13 магистралями, а также с боковыми патрубками и 5. Лопасти 9 и 10

Имеют отверстия для размещения в них .промежуточных элементов 20 и 21 пере- о дачи вращения, входящие в зацепление со шлицевым выходным валом 11 привода 1 °

Гайковерт работает следующим образом.

При положении распределителя .15 (см. фиг..3) жидкость от насоса поступает в правую полость камеры 7 привода 1, перемещая ее лопасть 9 4р влево, тем саьым вытесняя жидкость с другой полости рабочей камеры 7 в сливную магистраль 13, производя подготовительный (холостой) ход.

Одновременно жидкость поступаЕт в 45 .левую полость камеры 8 привода 1, перемещая лопасть 10 вправо, которая, вытесняя жидкость с противоположной полости камеры 8 в сливную.магистраль 13, сообщает рабочий ход с помощью промежуточных элементов

21 шлицевому выходному валу 11 привода 1, Затем с помощью кулачка 18, воздействующего на шток 17, распределитель 16 изменяет направление потока жидкости от насоса (на чертеже не показан) к рабочим камерам привода 1, и рабочий ход производит лопасть 9, а лопасть 10 — подготовительный ход. Таким образом обеспечивается непрерывное .одностороннее вращательное движение валу 11.

Предлагаемый гайковерт по сравнению с известными повышает производительность затяжки резьбовых соеди-. нений, отличается простотой и комIlàêòíîñòüþ конструкции.

Формула изобретения

Переносной гидравлический гайковерт, содержащий привод в виде выхоцного вала со щлицами под гаечную головку и лопастей, сливную и напорную магистрали, установленный в последней двухпозиционный распределитель, отличающийся тем, что, с целью повышения производительности, привод выполнен в виде дугового цилиндра с боковыми патрубками, разделенного с помощью перемечки на две камеры одинакового размера, в каждой из которых установлено по одной лопасти, а гайковерт снабжен подпружиненным вторым двухпоэиционным распределителем, выполненным за одно целое с первым, кинематически связанным с выходным валом привода и установленным в общем корпусе с отверстиями, попеременно сообщающимися с напорной и сливной магистралями, н боковыми патрубкамн дугового цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Корсаков В.С. н Новиков M.Ï.

Справочник по механизации и автоматизации сборочных работ. М., "Машгиз ", 1961, с. 124, .рис. 86.

2. Авторское свидетельство СССР

М 211417, кл. В 25 В 21/00, 1966 (прототип).
