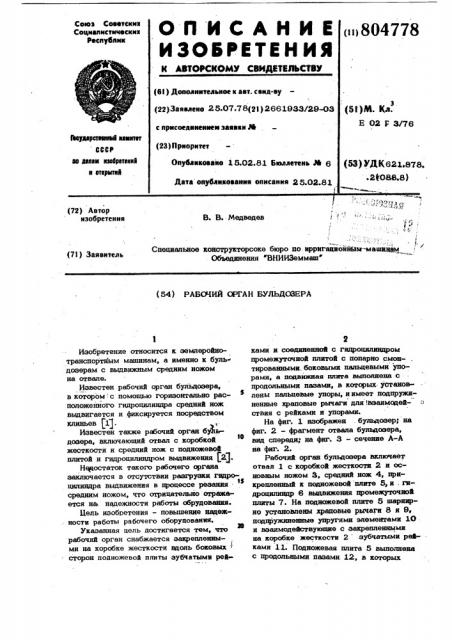

(72) Автор изобретения

В. В. Медведев °-Специальное конструкторсоке бюро по.ирригацноййаы-машинам

Объединения ВНИИЗеммаш (71) Заявитель (54) РАБСКИЙ ОРГАН БУЛЬДОЗЕРА

Изобретение относится к землеройнотранспортным машинам, а именно к буль доэерам с выдвижным средним ножом на отвале.

Известен рабочий opraa бульдозера, в котором с помощью горизонтально расположенного гидроцилиндра средний нож выдвигается и фиксируется посредством клиньев (1J. .S

Известен также рабочий орган бульдозера, включающий отвал с коробкой

10 жесткости и средний нож с подножевой плитой и гидроцилиндром выдвижения 2, .

Нщ остаток такого рабочего органа заключается в отсутствии разгрузки гидроцилиндра выдвижения в процессе резания .

И средним ножом, что отрицательно отражается на надежности работы обрудования.

Цель изобретения — повышение надежности работы рабочего оборудования.

Указанная цель достигается тем, что рабочий орган снабжается закрепленными на коробке жесткости вдоль боковых сторон поцножевой плиты зубчатыми рей2 ками и соединенной с гидроцилщщром промежуточной плитой с попарно смон- . тированными боковыми пальцевыми упорами, а подвижная плита выполнена с продольными пазами, в которых установлены пальцевые упоры, и имеет подпружиненные храповые рычаги для!взаимодействия с рейками и упорами.

На фиг. 1 изображен . бульдозер на фиг. 2 — фрагмент отвала бульдозера, вид сперев; на фиг. 3 — сечение А-А на фиг. 2.

Рабочий орган бульдозера включает отвал 1 с коробкой жесткости 2 и основным ножом 3, средний нож 4, прикрепленный к подножевой плите 5 и . гидроцилиндр 6 выдвижения промежуточной плиты 7. На подножевой плите 5 шарнирно установлены храповые рычаги 8 и 8, подпружиненные упругими элементами 10 и взаимодействующие с закрепленными на коробке жесткости 2 зубчатыми рейками 11. Подножевая плита 5 выполнена с продольными пазами 12, в которых

8047 установлены пальцевые упоры 13 и 14, закрепленные на промежуточной плите

7, смонтированной в направляющих опорных плитах 15 коробки жесткости 2. Последняя имеет ограничительную крышку

16 выдвижения промежуточной плиты 7.

При выдвижении штока гидроцилиндра

6 промежуточная плита 7 перемещается вниз. В первоначальный момент подножевая плита 5 остается в состоянии

1О покои до тех пор, пока упоры 13, перемещаясь в пазах 12, не коснутся коннов пазов, предварительно выводя из зацепления с зубчатыми рейками 11 рычаги 8. Весу подножевой плиты 5 противопоставлено усилие упругих элементов 10, прижимающих рычаги 8 и 9 к рейкам 11. В момент выхода рычагов

8 из зацепления с рейками 11 сила трения на площадке контакта рычагов 9 с рейкой 11 равна .весу подножевой плиты 5; После выдвижения среднего ножа

4 на заданную величину обратным ходом штока гидроцилиндра 6 выводят иэ зацепления упоры 13 и 14 с рычагами 8 и 9. Тогда усилия, приходящиеся на режущую кромку ножа 4, передаются через рычаги 9 и рейки 11 на отвал 1, полностью разгружая гидроцилиндр 6.

При перемещении выдвижного ножа 4 вверх выводятся из зацепления с эубча—

78 4 тыми рейками 11 рычаги 9, и упоры .14 давят на верхние концы пазов 12 подножевой плиты 5, заставляя ее перемещаться вверх в направляющих плитах 15.

Формула изобретения

Рабочий орган бульдозера, включающий отвал с коробкой жесткости и средний нож с подножевой плитой и гидроцилиндром выдвижения, о т л и ч а юшийся тем, что, с целью повышения надежности его работы, он сйабжен закрепленными на коробке жесткости вдоль боковых сторон подножевой плиты зуб; чатыми рейками и соединенной с гидро— цилиндром промежуточной плитой с попарно смонтированными боковыми пальцевыми упорами, а подножевая плита выполнена с продольными пазами, в которых установлены пальцевые упоры, и имеет подпружиненные храповые рычаги для взаимодействия с рейками и упорами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

% 470576, кл. 2 02 Р 3/76, 1972.

2. Патент США 14 3528509,,кл. 172-802, опублик. 1970.
