Союз Советскик

Социапистичесник

Республик

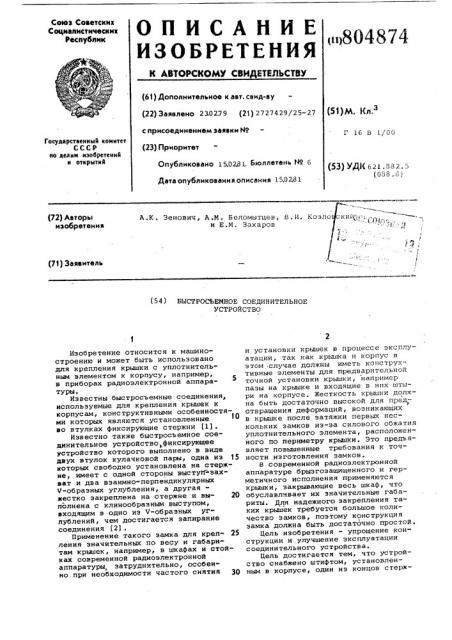

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<ц804874 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 230279 (21) 2727429/25-27 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.0281, Бюллетень ¹ 6 (51}М. Кл.З

Р 16 В 1/00

Государственный комнтет

СССР по делнм нзобретеннй н открытий (53} УДК 621. 082. 5 (008 ") Дата опубликования описания 150?dl (72) Авторы изобретения

A.Ê .. Зенович, A.È. Беломытцев, В. И. Козл и Е.М. Захаров (73) Заявитель (54) БЫСТРОСЬБИНОЕ СОЕДИНИТЕЛЬНОЕ

УСТРОЙСТВО

Изобретение относится к машиностроению и может быть использовано для крепления крышки с уплотнительным элементом к корпусу, например, в приборах радиоэлектронной аппаратуры.

Известны быстросъемные соединения, используемые для крепления крышек к корпусам, конструктивными особенностями которых являются установленные во втулках фиксирующие стержни (11.

Известно также быстросъемное соЕдинительное устройство, фиксирующее устройство которого выйолнено в виде двух втулок кулачковой пары, одна из 15 которых свободно установлена на стержне, имеет с одной стороны выступ=захват и два взаимно-перпендикулярных

V-образных углубления, а другаяжестко закреплена на стержне и вы- 2Р полнена с клинообразным выступом, входящим в одно иэ V-образных углублений, чем достигается запирание соединения (2).

Применение такого замка для креп- 25 ления значительных по весу и габаритам крышек, например, в шкафах и стойках современной радиоэлектронной аппаратуры, затруднительно, особенно прн необходимости частого снятия Зр и установки крышек в процессе эксплуатации, так как крышка и корпус в этом случае должны иметь констру стивные элементы для предварительной точной установки крышки, например пазы на крышке и входящие в них штыри на корпусе. Жесткость крышки должна быть достаточно высокой для предотвращения деформаций, возникающих в крышке после затяжки первых нескольких замков из-эа силового обжатия уплотнительного элемента, расположенного по периметру крышки. Это предъявляет повышенные требования к точности изготовления замков.

В современной радиоэлектронной аппаратуре брызгозащищенного и герметичного исполнения применяются крышки, закрывающие весь шкаф, что обуславливает их значительные габариты. для надежного закрепления таких крышек требуется большое количество замков, поэтому конструкция замка должна быть достаточно простой.

Цель изобретения - упрощение конструкции и улучшение эксплуатации соединительного устройства.

Цель достигается тем, что устройство снабжено штифтом, установленным в корпусе, один из концов стерж804874 ня выполнен резьбовым и снабжен гайкой, а другой - снабжен байонетным захватом, взаимодействующим с установленным в корпусе штифтом, одна из втулок кулачковой пары жестко закреплена в крышке, а другая выполнена с элементами под ключ, например, в

5 виде лыски, Одновременно, для повышения надежности работы замка, верхняя втулка кулачковой пары имеет цилиндрическую обечайку, что предохраняет кулачковую пару от загрязнениями а нижняя втулка имеет цветовую метку, которая при открытом замке закрыта обечайкой, и появляется после срабатывания замка, что позволяет быстро определить закрепление крив- 15 ки.

На чертеже изображен замок, разрез.

В корпусе 1 радиоэлектронного прибора установлен штифт 2, с кото- gp рым входит в зацепление байонетный захват стержня 3. Стержень охвачен втулкой 4 кулачковой пары, которая жестко закреплена в крышке 5,имеющей уплотнительный элемент б,и втулкой 7, имеющей элементы под ключ, например лыски. На резьбовом конце стержня установлена гайка 8, по которой имеется шайба 9. Кулачковая пара (втулки 4 и 7) закрыта обечайкой 10, например, из эластичного ЗО пресс-материала. Пружина 11 установлена на стержне под втулкой 4.

Закрепление крышки производится в два этапа.

На первом этапе крышка 5 по выс- 33 тупакщим частям байонетных захватов

3 устанавливается на корпус 1, затем поворотом вручную гайки 8, законтренной после регулировки, байонетный захват 3 вводится в зацепление со штифтом 2, уплотнительный элемент 6 крышки 5 при этом соприкасается с поверхностью корпуса 1 ° Аналогично вводятся в зацепление с соответст- вующими штифтами остальные замки, расположенные на крышке 5. 45

На втором этапе ключ (на чертеже не показан) накидывается на втулку

? и поворачивается на 90 . Втулка 7, имеющая возможность свободного поворота вокруг стержня 3, взаимодействует с втулкой 4, прижимая ее совместно с крышкой к корпусу 1. Шайба

9 своим выступом сопряжена с пазом резьбового конца стержнИ 3, предохраняя гайку 8 от отвинчивания, Уплотнительный элемент 6 крышки при этом деформируется, обеспечивая уплотн ен ие к орпус а, Ис поль з ова н не п редла га емого б ыс тросъемн ого соединитель ного ус тройс тва позволит облегчить и упростить крепление крупногабаритных крышек к корпусам.

Формула изобретения

1. Быстросъемное соединительное устройство, содержащее стержень, охваченный втулками кулачковой пары, установленный в одной из соединяемых деталей, о т л и ч а ю щ е е с я

,тем, что, с целью повышения надежности и улучшения условий эксплуатации

1 оно снабжено штифтом, установленным в корпусе одной соединяемой детали, один иэ концов стержня выполнен резьбовым и снабжен гайкой, а другой снабжен байонетньм захватом, взаимодействующим с установленным в корпусе штифтом,одна из втулок кулачковой пары жестко закреплена в другой соединяемой детали, а другая выполнена с элементами под ключ.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что втулки кулачковой пары снабжены обечайкой и цветовой меткой.

Источники информации, принятые во внимание при экспертизе

1 ° Ав торское свиде тельс тво СССР

Р 476721, кл. Н 05 К 7/16, 1974 °

2. Авторское свидетельство СССР

Р 315809, кл. F 16 В 1/00, 1971. (прототип) .

804874 ф

11

Составитель A. Ярославский

Редактор Н. Минко Техред Н.Кеулшак Корректор М. Коста

Закаэ 10832/50 Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная, 4
