Винтовая стяжка

Винтовая стяжка

Иллюстрации

Показать все

Реферат



Союз Советскик

Социалистичесник

Республик

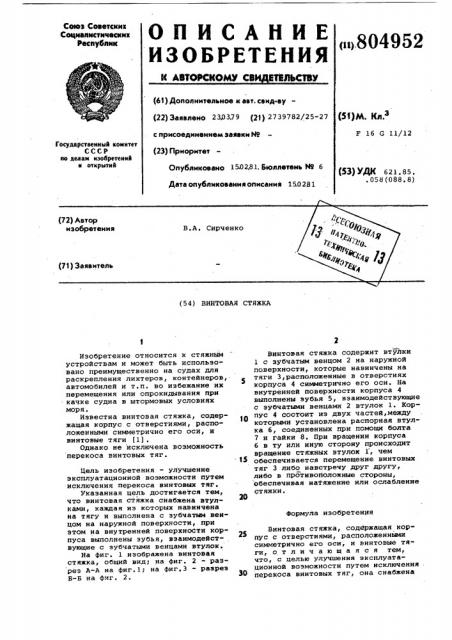

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВ ОЗЛЬСТВУ (61) Дополнительное к авт. санд-ау— (22) 3алалено 230379 (21) 2739782/25-27 (53)М. КЛ.

F G 11/12 с присоединением залами йо (23) Прнорнтет

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 150281. Бюллетень 89 6 (53) УДК 621. 85, . 058 (088. 8) Дата опубликования описания 150281 (54) ВИНТОВАЯ СТЯЖКА

Формула иэобретенИя

Изобретение относится к стяжным устройствам и может быть использовано преимущественно на судах для раскрепления лихтеров, контейнеров, автомобилей и т.п. во избежание их перемещения или опрокидывания при качке судна в штормовых условиях моря.

Известна винтовая стяжка, содер» жащая корпус с отверстиями, расположенными симметрично его оси, и винтовые тяги (1), Однако не исключена воэможность перекоса винтовых тяг.

Цель изобретения - улучшение эксплуатационной возможности путем исключения перекоса винтовых тяг.

Укаэанная цель достигается тем, что винтовая стяжка снабжена втулками, каждая иэ которых навинчена на тягу и выполнена с зубчатым венцом на наружной поверхности, при этом на внутренней поверхности корпуса выполнены зубья, взаимодействующие с зубчатыми венцами втулок.

На фиг. 1 изображена винтовая стяжка, общий вид; на фиг. 2 — разрез A-A на фиг.1; на фиг.3 - разрез

Б-Б на фиг. 2.

Винтов ая ст яжка содержит вт улки

1 с зубчатым венцом 2 на наружной поверхности, которые навинчены на тяги З,расположенные в отверстиях корпуса 4 симметрично его оси. На внутренней поверхности корпуса 4 выполнены зубья 5, взаимодействующие с зубчатыми венцами 2 втулок 1. Кор,О пус 4 состоит из двух частей, между которыми установлена распорная втулка 6, соединенных при помощи болта

7 и гайки 8. При вращении корпуса

6 в ту или иную сторону происходит вращение стяжных втулок 1, чем обеспечивается перемещение винтовых тяг 3 либо навстречу друг другу, либо В противоположные стороны

Обеспечивая натяжение или ослабление стяжки °

Винтовая стяжка, содержащая корпус с отверстиями, расположенными симметрично его оси, и винтовые тяги, отличающаяся тем, что, с целью улучшения эксплуатационной возможности путем исключения перекоса винтовых тяг, она снабжена

804952 втулками, каждая из которых навинчена на тягу и выполнена с зубчатым венцом на наружной поверхности, при этом на внутренней поверхности корпуса выполнены зубья, взаимодействующие с зубчатыми венцами, втулок.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 465505, кл. F 16 G 11/12, 16.06.75.

j

° - .,., Фиаf

A.

Заказ 10837/54 Тираж 1017 Подписное

ВНИИПИ Государственного комитета CCC? по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал jllltl Патент, г. ужгород, ул. Проектная, 4

Составитель A. Колпаков

Редактор М. Лысогорова Техред А. Ач Корректор Ю. Макаренко
