Реферат

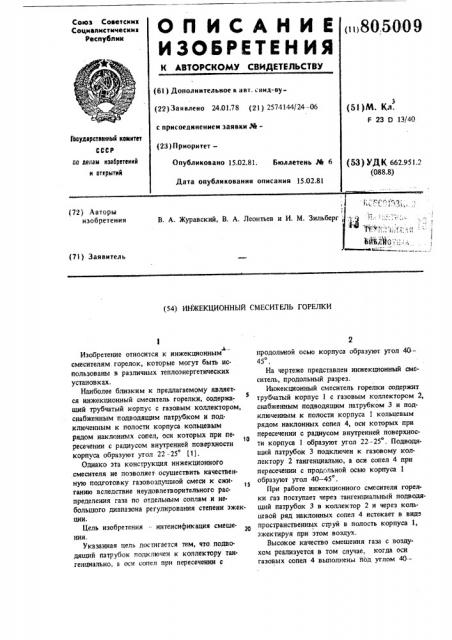

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соаетсиии

Социапистичесииа

Ресттубпии iii805009 (6l ) Дополнительное к авт. сиид-ву(22) Заявлено 24.01.78 (21) 2574144/24--06 с присоединением заявки ре(28) Приоритет— (5I )M. Кл.

F 23 0 13/49

Гооударстаенимй комитат да делам изааротоиий и открытий

Опубликовано 15.02.81. Бюллетень М 6

Дата опубликования описания 15,02.81 (53) УДК 662.951.2 (088.8) (72) Авторы изобретения

В. А. Журавский, В, А. Леонтьев и И. М. Зильберг; (71) Заявитель (54) ИНЖЕКЦИОННЫИ СМЕСИТ ЕЛЬ ГОРЕЛКИ ь

Изобретение относится к инжекционным смесителям. горелок, которые могут быть использованы в различных теплоэнергетических установках.

Наиболее близким к предлагаемому является инжекционный смеситель горелки, содержащий трубчатый корпус с газовым коллектором, снабженным подводящим патрубком и под. ключенным к полости корпуса кольцевым рядом наклонных сопел, оси которых при пересечении с радиусом внутренней поверхности корпуса образуют угол 22 -25 (1).

Однако эта конструкция инжекционного смесителя ие позволяет осуществить качественную подготовку газовоздушной смеси к сжиганию вследствие неудовлетворительного распределения газа по отдельным соплам и небольшого диапазона регулирования степени зжекции.

Цель изобретения — интенсификация смешения.

Указанная цель достигается тем, что подводящий патрубок подключен х коллектору тангенциально, а оси сопел прн пересечении с продольной осью корпуса образуют утоп 4045 .

На чертеже представлен инжекцнонный смеситель, продольный разрез.

Инжекционный смеситель горелки содержит трубчатый корпус 1 с газовым коллектором 2, снабженным подводящим патрубком 3 и подключенным к полости корпуса 1 кольцевым рядом наклонных сопел 4, оси которых при пересечении с радиусом внутренней поверхности корпуса 1 образуют утол 22--25 . Подводящий патрубок 3 подключен к газовому коллектору 2 тангенцнально, а осн сопел 4 при пересечении с продольной осью корпуса 1 образуют угол 40 — 45 .

При работе инжекционного смесителя горелки газ поступает через тангенциальный подводящий патрубок 3 в коллектор 2 и через кольцевой ряд наклонных сопел 4 истекает в виде пространственных струй в полость корпуса 1, эжектируя прн этом воздух.

Высокое качество смешения газа с воздухом реализуется в том случае, когда оси газовых сопел 4 выполнены rion утлом 40—

805009 4 ченным к полости корпуса кольцевым рядом наклонных сопел, оси которых при пересечении с радиусом внутренней поверхности корпуса образуют угол 22 -25, о т л и ч а ю щ и йс я тем, что, с целью интенсификации смешения, подводящий патрубок подключен к коллектору тангенциально, а оси сопел при пересечении с продольной осью корпуса образуют угол 40-45 .

45 к продольной оси корпуса. Указанный диапазон углов выполнения газовых сопел 4 обеспечивает получение оптимального значения глубины проникновения периферийных пространственных струй в полость корпуса 1, причем изменение перепада давления на соплах 4, изменение расхода газа не сказывается на качестве смешения.

Инжскциочный смеситель горелки, содержащий трубчатый корпус с газовым коллектором, снабженным подводящим патрубком и подклюСоставитель M. Зубков

Техред E. Гаврилешко Корректор Н. Григорук

Редактор К. Волощук

Тираж 617 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 10847/57

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения

Источники информации, принятые во внимание при экспертизе

l Авторское свидетельство СССР N 388171, кл. F 23 D 13/00, 1971.
