Реферат



Союз Советских

Социалистических

Республик

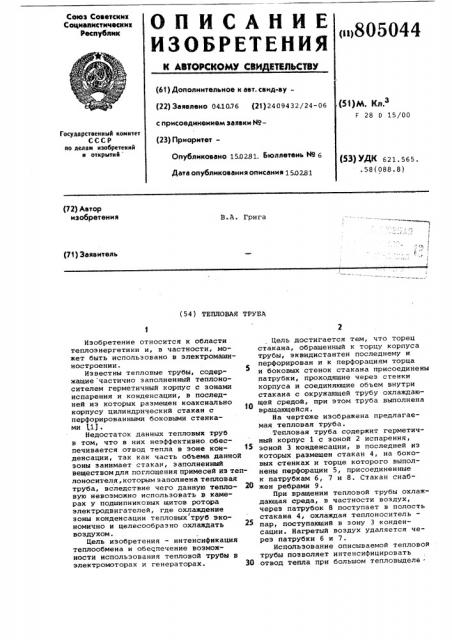

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕПЛЬСТВУ

<>805044 (61) Дополнительное к ввт. свид-ву— (22) Заявлено 04.1076 (21) 2409432/24-06 с прмсоедиивиием заявки N9(23) Приоритет—

Опубликовано 15.02З1, Бюллетень 89 6

Дата опубликования описания 15.0281 5 „.,(„з

Г 28 0 15/00

Государственный комнтет

СССР по делам мзобретеннй н открытий (53) УДК 621, 565, .58(088.8) (72) Автор изобретения

В.A. Грига

1 !

f !

> ! .П ! г, . л с (71) Заявитель (54) ТЕПЛОВАЯ ТРУБА

Изобретение относится к области теплоэнергетики и, в частности, может быть использовано в электромашиностроении.

Известны тепловые трубы, содер" жащие частично заполненный теплоносителем герметичный корпус с зонами испарения и конденсации, в последней из которых размещен коаксиальио корпусу цилиндрический стакан с перфорированными боковыми стенками 1) .

Недостаток данных тепловых труб в том, что в них неэффективно обеспечивается отвод тепла в зоне кон- 15 денсации, так как часть объема данной зоны занимает стакан, заполненный веществом для поглощения примесей из теплоносителя, которым з аполнена тепловая труба, вследствие чего данную тепло- 20 вую невозможно испольэовать в камерах у подшипниковых щитов ротора электродвигателей, где охлаждение

/ зоны конденсации тепловых труб экономично и целесообразно охлаждать воздухом.

Цель изобретения — интенсификация теплообмена и обеспечение возможности использования тепловой трубы в электромоторах и генераторах. 30

Цель достигается тем, что торец стакана, обращенный к торцу корпуса трубы, эквидистантен последнему и перфорирован и к перфорациям торца и боковых стенок стакана присоединены патрубки, проходящие через стенки корпуса и соединяющие объем внутри стакана с окружающей трубу охлаждающей средой, при этом труба выполнена вращающейся.

На чертеже изображена предлагаемая тепловая труба.

Тепловая труба срдержит герметичный корпус 1 с зоной 2 испарения, зоной 3 конденсации, в последней из которых размещен стакан 4, на боковых стенках и торце которого выполнены перфорации 5, присоединенные к патрубкам 6, 7 и 8. Стакан снабжен ребрами 9.

При вращении тепловой трубы охлаждающая среда, в частности воздух, через патрубок 8 поступает в полость стакана 4, охлаждая теплоноситель пар, поступающий в зону 3 конденсации. Нагретый воздух удаляется через патрубки 6 и 7.

Использование описываемой тепловой трубы позволяет интенсифицировать отвод тепла при большом тепловыделе„805044

Формула изобретения

Составитель Т. Юдина

Редактор К. Волощук ТехредИ. Асталош КоРРе оР Е. Рошко

Заказ 10853/59 Тираж 717 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 нии в подшипниках вследствие увеличения площади охлаждения поверхности ,в ее зоне конденсации, поскольку используема и охлаждаема практически вся поверхность стакана.

Тепловая труба, содержащая частично заполненный теплоносителем герметичный корпус с зонами испарения и конденсации, в последней из которых размещен коаксиально корпусу цилиндрический стакан с перфорированнымй боковыми стенками, о т л ич а ю щ а я с я тем, что, с целью интенсификации теплообмена, торец стакана, обращенный к торцу корпуса трубы, эквидистантен последнему и перфорирован и к перфорациям торца и боковых стенок стакана присоединены патрубки, проходящие через стенки корпуса и соединяющие объем внутри стакана с окружающей трубу охлаждак цей средой, при этом труба выполнена вращающейся.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 517774, кл. F 28 0 15/00, 1975.
