Реферат



Союз Советскими

Социалистических

Республик

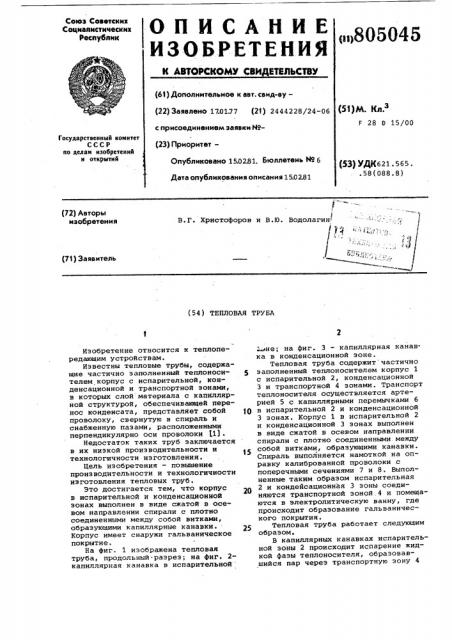

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТ©Фскомм сви итвльствю »>805045 (61) Дополнительное к авт. свид-ву— (22) Заявлено 170177 (21) 2444228/24-06 (51)М. Кл,з

F 28 0 15/00 с присоединением заявки ¹Государственный комитет

ССС Р но делам изобретений и открытий (23) ПриоритетОпубликовано 15,02,81. Бюллетень М 6

Дата опубликования описания 150281 (53) УДК621. 565. .58(088.8) (1

В.Г. Христофоров и В.Ю. Водолагин" ф :1 1, / Ъл.

gl с (72) Авторы изобретения (71) Заявитель (54) ТЕПЛОВАЯ ТРУБА

Изобретение относится к теплопередающим устройствам.

Известны тепловые трубы, содержащие частично заполненный теплоноси- 5 телем корпус с нспарительной, конденсационной и транспортной зонами, в которых слой материала с капиллярной структурой, обеспечивающей перенос конденсата, представляет собой проволоку, свернутую в спираль и снабженную пазами, расположенными перпендикулярно оси проволоки |1).

Недостаток таких труб заключается в их низкой производительности и

15 технологичности изготовления.

Цель изобретения — повышение производительности и технологичности изготовления тепловых труб.

Это достигается тем, что корпус в испарительной и конденсационной зонах выполнен в виде сжатой в осевом направлении спирали с плотно соединенными между собой витками, образующими капиллярные канавки..

Корпус имеет снаружи гальваническое покрытие.

На фиг. 1 изображена тепловая труба, продольный-разрез; на фиг. 2капиллярная канавка в испарительной Hå; на фиг. 3 — капиллярная канавка в конденсационной зоне.

Тепловая труба содержит частично заполненный теплоносителем корпус 1 с испарительной 2, конденсационной

3 и транспортной 4 зонами. Транспорт теплоносителя осуществляется артерией 5 с капиллярными перемычками б в испарительной 2 и конденсационной

3 зонах. Корпус 1 в испарительной 2 и конденсационной 3 зонах выполнен в виде сжатой в осевом направлении спирали с плотно соединенными. между собой витками, образующими канавки.

Спираль выполняется намоткой на оправку калиброванной проволоки с поперечными сечениями 7 и 8. Выполненные таким образом испарительная

2 и кондейсационная 3 зоны соединяются транспортной зоной 4 и помещаются в электролитическую ванну, где происходит образование гальванического покрытия.

Тепловая труба работает следующим образом.

В капиллярных канавках испарительной эоны 2 происходит испарение жидкой фазы теплоносителя, образовавшийся пар через транспортную зону 4

805045

Составитель В. Баранец

Редактор К. Волощук Техред И. Асталош КорректоР Н.Стец

Заказ 10853/59 Тираж 717 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 поступает в конденсационную зону 3.

Сконденсировавшийся теплоноситель" посредством капиллярных перемычек 6 по артерии 5 перемещается в испарительную зону 2.

Изобретение позволяет повысить производительность и технологичность изготовления тепловой трубы.

Формула изобретения

1. Тепловая труба, содержащая час- 10 тично заполненный теплоносителем корпус с испарительной, конденсационной .я транспортной эонамн, отличающаяся тем, что, с целью повышения производительности и.технологичности изготовления, корпус в испарительной и конденсационной зонах выполнен в виде сжатой в осевом направлении спирали с плотно соединенными между собой витками, образующими капиллярные канавки.

2. Труба по п.1, о т л и ч а ю— щ а я с я тем, что корпус имеет снаружи гальваническое покрытие.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции 9 2158546, кл. F 28 D 15/00, опублик. 1973.
