Способ определения зазора междукромками свариваемых деталей

Способ определения зазора междукромками свариваемых деталей

Иллюстрации

Показать все

Реферат

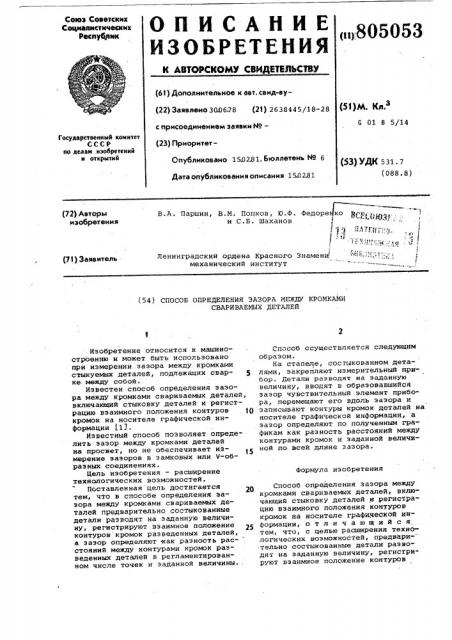

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскнк

Соцмалнстнческих

Респуф нк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 300678 (21) 2638445/18-28 (М с присоединением заявки ¹â€”

G 01 8 5/14

Государетвеииый комитет

СССР по делам изобретеиий и открытий (23) Приоритет—

Опубликовано 150281, Бюллетень Н9 6

Дата опубликования описания 15.02.81 (53) УДК 531. 7 (088.8) (72) Авторы изобретения

В.А..Паршин, В.N Попков Ю.Ф и С.Б. Шаханов (7! ) Заявитель

Знамени .. ЙЬ,,*".;л-;:.

Ленинградский ордена Красного механический институт (54 ) СПОСОБ ОПРЕДЕЛЕНИЯ ЗАЗОРА МЕЖДУ КРОМКАМИ

СВАРИВАЕКэ1Х ДЕТАЛЕИ

Способ осуществляется следующим образом.

На стапеле, состыкованном деталями, закрепляют измерительный прибор. Детали разводят на заданную величину, вводят в образовавшийся зазор чувствительный элемент прибора, перемещают его вдоль зазора и записывают контуры кромок деталей иа носителе графической информации, а зазор определяют по полученным графикам как разность расстояний между контурами кромок и заданной величиной по-всей длине зазора.

Формула изобретения

Способ определения зазора между кромками свариваемых деталей, включающий стыковку деталей и регистрацию взаимного положения контуров кромок на носителе графической информации, о r л и ч а ю шийся тем, что, с целью расширения технологических возможностей, предварительно состыкованные детали разводят на заданную величину, регистрируют взаимное положение контуров

Изобретение относится к машиностроению и может быть использовано при измерении зазора между кромками стыкуемых деталей, подлежащих сварке между собой.

Известен способ определения зазора между кромками свариваемых деталей, включающий стыковку деталей и регистрацию взаимного положения контуров кромок на носителе графической информации 113.

Известный способ позволяет определить зазор между кромками деталей на просвет, но не обеспечивает измерение зазоров в замковых или V-o6разных соединениях.

Цель изобретения — расширение технологических возможностей.

Поставленная цель достигается тем, что в способе определения зазора между кромками свариваемых деталей предварительно состыкованные детали разводят на заданную величину, регистрируют взаимное положение контуров кромок разведенных деталей, а зазор определяют как разность рас- стояний между контурами кромок разведенных деталей в регламентированном числе точек и заданной величины..

Федоре ко 8 .1; - ... 4 ф3, 3 ) я Д,4тГН-,.-:

1-- I

805053

Составитель В. Харитонов

Редактор М. Петрова Техред H. AcTancaa Корректор Г. Решетник

Тирам 653 Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 10654/59

Филиал ППП "Патент", r. Умгород, ул. Проектная, 4 кромок разведенных деталей, а зазор определяют как разность расстояний иемду контурами кромок разведенных деталей в регламентированном числе точек и заданной величины.

Источники информации, принятые во внимание при экспертизе

1. Полонин В-C. Телевизионные автоматические устройства. М., "Связь", 1974, с. 141 (прототип).
