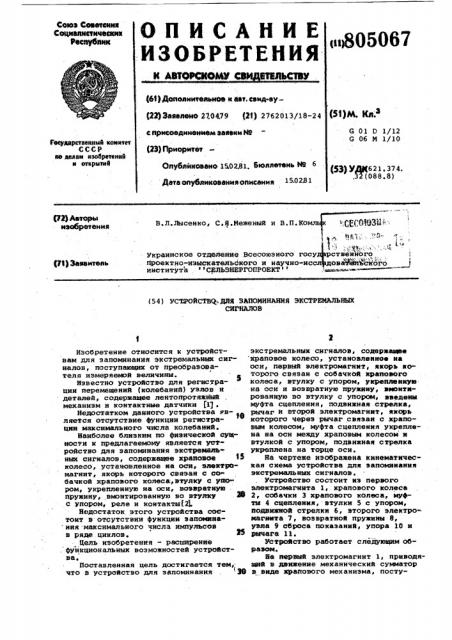

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

a»805067 (И) Д©поанитейьиов н авт. @вид-ау(51)М. Кл.э (Щзьйвлено 270479 Р1} 2762013/18-24 а О1 О iÓ12 а ОВ М 1|10 с присоединением заявки И9 (23} Приоритет

Гесу«эрстввнныа конвтет ссср яе «ывм вмбрвтенив н етврытаВ

Опубликовано 1у)2й 1 6»оялетемь ьВ 6

Дата от»убликования описания (53) УДЩ621. 374. ,32<овв.в) l 3 (72} Авторь» изобретения

В.Л.Лысенко, С.H.Меженый и В.П.Ко

t» ф, ., Ъ ° .З ; »; :. - . .1

Украинское отделение Всесоюзного госу рот венйого проектно-изыскательского и научно-иссл дова М ьского института СВЛЬЭНВРГОПРОВКТ 1д-ДВ .«Ю

Ц1) 3аэаитввь (5 4 ) УСТРОЙСТВ(;- ДЛЯ ЗАПОМИНАНИЯ ЭКСТРЕИЬЛЬНЬИ

СИГНАЛОВ

Изобретение относится к устройст« вам для запоминания экстремальных сигналов, поступающих от преобразователя измеряемой величины. известно устройство для регистрации перемещений (колебаний) узлов и деталей, содержащее лентопротяжный механизм и контактные датчики (11 .

Недостатком данного устройства яв- Е ляется отсутствие функции регистрации максимального числа колебаний.

Наиболее близким по физической сущности к предлагаемому является уст ройство для запоминания экстремальных сигналов, содержащее храиовое тз колесо, установленное на оси, электромагнит, якорь которого связан с со бачкой храпового колеса, втулку с упо.ром, укрепленную иа оси, возвратную пружину, вмонтированную во втулку 39 с упором, реле и контакты(2 .

Недостаток этого устройства состоит в отсутствии функции запоминания-максимального числа импульсов в ряде циклов, 35

Цель изобретения — расширение . функциональных воэможностей устройства.

Поставленная цель достигается тем, что в устройство для запоминания . 39 экстремальных сигналов, содержащее креповое колесо, установленное на оси, первый электромагнит, якорь которого связан с собачкой храповогО колеса, втулку с упором, укрепленную на оси и возвратную пружину, ввяонтяроваииую во втулку с упором, введены муфта сцепления, подвижная стрелка, рычаг и второй электромагнит, якорь которого через рычаг связан с храповым колесом, муфта сцепления укреплена на оси между храповым колесом и втулкой с упором, подвижная стрелка укреплена на торце оси.

На чертеже изображена кинематическая схема устройства для запоминания экстремальных сигналов. устройство состоит нз первого электромагнита 1, крапового колеса

2, собачки 3 крепового колеса, муфты 4 сцепления, втулки 5 с упором, подвижной стрелки б, второго электрощагиита 2, возвратной пружины 8, узла 9 сброса показаний, упора 10 и рычага 1). устройство работает следующим образом.

Бе первый электромагнит 1, приводящий в движение механический сумматор

s виде храпового механизма, посту805067 пают импульсы от преобразователя измеряемой величины в частоту следования импульсов, Хреповое колесо 2 начинает вращаться, и через муфту 4 сцепления движение передается на втулку 5 с упором, которая своим упором поворачивает подвижную стрелку 6. Посде истечения цикла измерения на вто рой электромагнит 7 поступает импульс тока от генератора тактовых импульсов и выжимает муфту 4 сцепления. Втулка с упором 5 под действием возвратной пружмаы 8 возвращается в исходное положение, а поцвижная стрелка 6, фиксироваквая трением на оси, останется в постигнутвм положении.

Если число импульсов, поступив- 15 шик от преобразователя на первый электромагнит 1, в следующем цикле будет болыие жредыдущего, то подпружинениая втулка 5 с упором провернет подвижнув стрелку 6 в новое поло- рр жение.

Если we число импульсов в следующем цикле будет меньше предыдущего, упор втулки ие достигнет подвижной стрелки 6. Таким образом, подвижная стрелка 6 будет находится в положении, соответствующем максимальному числу зва ульсов, поступившему на мехаиический сумматор в каком-либо одном цикле измерения.

Предлагаемое устройства фиксирует указатель максимума в положении, отвечающем максимальному количеству импульсов, цогтупивщему за один период измерения.

При необходимости начать измере- N ния сначала подвижная стрелка 6 возвращается в исходное состояние до упора втулки 5 в упор 10 с помощью механизма сброса 9, Экономический эффект от использования изобретения заключается в новых функциональных возможностях, которые позволяют измерять максимальное число импульсов в отличие от известных устройств.

Формула изобретения

Устройство для запоминания экстремальных сигналов, содержащее храповое колесо, установленное на оси, первый электромагнит, якорь которого связан с собачкой храпового колеса, втулку с упором, укрепленную на оси и возвратную пружину, вмонтированную во втулку с упором, о т л и ч а ю — . щ е е с я тем, что, с целью расширения функциональнйх возможностей устройства, в него введены муфта сцепления, подвижная стрелка, рычаг и второй электромагнит, якорь которого через рычаг связан с храповым колесом, муфта сцепления укреплена на оси между храповым колесом и втулкой с упором, подвижная стрелка укреплена на торце оси.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 137677, кл. G 01 D 1/12, 1960.

2. Авторское свидетельство СССР

9 147329, кл. G 01 D 1/12, 1961 (прототип).
