Магнитная система магнитоэлектрическогоприбора

Магнитная система магнитоэлектрическогоприбора

Иллюстрации

Показать все

Реферат

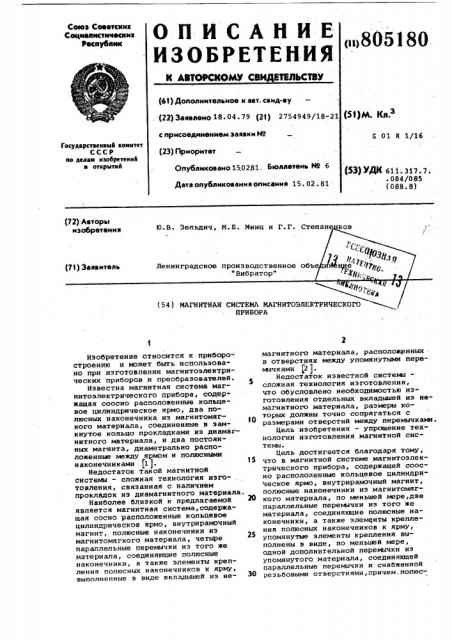

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

N АВТОИЗОМУ СВИДПИЛЬСТВУ

Саюз Соеетских

Социалистических

Республик!

>805180 (63) Дополнительное к авт. свид-ву (22) Заявлено 18. 04. 79 (2! ) 2754949/18-21 с присоединением заявки ¹

{з1)м. кл.з

G 01 к 1/16

Госудврствеиный комитет

СССР оо делай изобретений в открытнй

f 23) Приоритет

Опубликовано 15.0281. Бюллетень ЙЯ 6

Дата опубликованияописания 15. 02. 81

{53) УДК б11. З17 ° 7.

° 084/0 85 (088. 8) (72) Авторы и Г. Г. Степан ков

ПРИБОРА

Изобретение относится к приборо-строению и может быть использовано при изготовлении магнитоэлектрических приборов и преобразователей.

Известна магнитная система магнитоэлектрического прибора, содержащая соосно расположенные кольцевое цилиндрическое ярмо, два голюсных наконечника из магнитомягкого материала, соединенные в замкнутое кольцо прокладками из диамагнитного материала, и два постоянных магнита, диаметрально расположенные между ярмом и полюсными наконечниками (1).

Недостаток т ак ой магнитной системы — сложная технология изготовления, связанная с наличием прокладок из диамагнитного материала.

Наиболее близкой к предлагаемой является магнитная система, содержащая сосно расположенные кольцевое цилиндрическое ярмо, внутрирамочный магнит, полюсные наконечники из магнитомягкого материала, четыре параллельные перемычки из того же материала, соединяющие полюсные наконечники, а также элементы крепления полюсных наконечников к ярму, выполненные в виде вкладышей из немагнитного материала, расположенных в отверстиях между упомянутыми перемычками 12 j, Недостаток известной системысложная zexHOJlorHH изготовления, что обусловлено необходимостью изготовления отдельных вкладькаей иэ немагнитного материала, размеры которых должны точно сопрягаться с размерами отверстий между перемычкаьаи.

Цель изобретения — упрощение технологии изготовления магнитной сис» темы.

Цель достигается благодаря тому, что в магнитной системе магнитоэлектрического прибора, содержащей соосно расположенные кольцевое цилиндри ческое ярмо, внутрирамочный магнит, полюсные наконечники иэ магнитомягкого материала, по меньшей мере,две параллельные перемычки из того же материала, соединякщие полюсные наконечники, а также элементы крепления полюсных наконечников к ярму, упомянутые элементы крепления выполнены в виде, по меньшей мере, одной дополнительной перемычки из упомянутого материала, соединякщей параллельные перемычки и снабженной резьбовыми отверстиями, причем. полюс80518,0

Формула изобретения

ВНИИПИ Заказ 10871/65 Тираж 74 3 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 ные наконечники и все перемычки выполнены в виде одной детали.

На фиг. 1 показана предлагаемая магнитная система с ярмом в виде замкнутого кольца и полюсными наконечниками, соединенными двумя парами параллельных перемычек, вид свер(ху, разрез; на фиг. 2 — магнитная система с ярмом в виде разомкнутого кольца и полюсными наконечниками, соединенными одной парой параллельных перемычек, вид сверху, разрез; на фиг. 3 - полюсные наконечники с перемычками, соответствующие фиг.1 (в аксонометрии).

Магнитная система содержит соосные кольцевое цилиндрическое ярмо 1, внутрирамочный магнит 2, полюсные наконечники 3 и нз магнитомягкого материала (например из стали),соединенные узкими параллельными перемычками 4,5 и 6,7 иэ того же материала, причем ширина каждой из перемычек в 8-12 раз меньше высоты полюсного наконечника 3. Магнитная система с замкнутым ярмом (фиг.1 и 3), предназначенная преимущественно для магнитоэлектрических приборов со стрелочным указателем, содержит две пары перемычек 4, 5 и 6,7, расположенных по разные стороны от магнита.

Магнитная система с разомкнутым ярмом (фиг..2), предназначенная преимущественно для приборов со све-, товым указателем содержит одну пару перемычек (на фиг.2 видна только нижняя переьичка 5), расположенных по одну сторону от магнита. Элементы крепления представляют собой одну (фиг.2) или две (фиг.1 и 3) перемычки 4 и 5, б и 7. Переьички 8 и 9 снабжены резьбовыми отверстиями 20.

Полюсные наконечники 3 и перемычки

4-9 выполнены в виде одной детали, которая соединяется с ярмом 1 винта ми 11. Фиксацию положения полюсных наконечников относительно ярма обеспечивают прокладки 12, обычно выполняемые из пластмассы.

Упрощение технологии изготовления магнитной системы достигается благодаря конструктивным отличиям, позволяющим изготавливать деталь, включающую полюсные наконечники, перемычки и элементы крепления из тонкостенной стальной трубы (с ма,О лыми припусками на обработку) на фрезерном станке с числовым программным управлением, без применения какого-либо другого оборудования и дополнительной обработки.

Магнитная система магнитоэлектрического прибора, содержащая соосно

Щ расположенные кольцевое цилиндрическое ярмо, внутрирамочный магнит, полюсные наконечники из магнитомягкого материала, по меньшей мере, две параллельные перемычки из того же материала, соединяющие полюсные наконечники, а также элементы крепления полюсных наконечников K ярму, о т л и.ч а ю щ а я с я тем, что, с целью упрощения технологии изго товления, элементы крепления,выполнены в виде, по меньшей мере, одной дополнительной перемычки из упомянутого материала, соединяющей параллельные перемычки и снабженной резьбовыми отверстиями, причем полюсные наконечники и все перемычки выполнены в виде одной детали.

Источники информации, принятые во внимание при экспертизе

1. йвторское свидетельство СССР

Р 451955,. кл. G 01 и 1/02, 1973 °

2. Патент Великобритании

Р 1097591, кл. G 1 Q, 1968.
