Реферат



3 i

Класс 21а, Я. ) (,;,л г № 8054

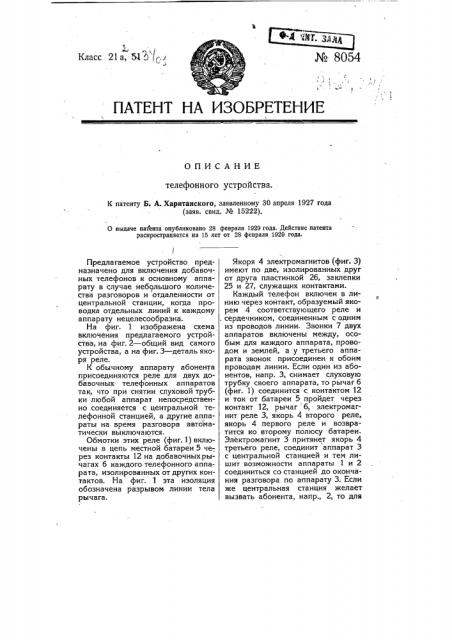

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ телефонного устройства.

К патенту Б. А. Харнтанского, заявленному 30 апреля 1927 года (ваяв. свид, № 15222), О выдаче патента опубликовано 28 февраля 1929 года. Действие патента распространяется на 15 лет от 28 февраля 1929 года.

Предлагаемое устройство предназначено для включения добавочных телефонов к основному аппарату в случае неб9льшого количества разговоров и отдаленности от центральной станции, когда проводка отдельных линий к каждому аппарату нецелесообразна.

На фиг. 1 изображена схема включения предлагаемого устройства, на фиг. 2 — общий вид самого устройства, а на фиг. 3 — деталь якоря реле.

К обычному аппарату абонента присоединяются реле для двух добавочных телефонных аппаратов так, что при снятии слуховой трубки любой аппарат непосредственно соединяется с центральной телефонной станцией, а другие аппараты на время разговора автоматически выключаются.

Обмотки этих реле (фиг. Ц включены в цепь местной батареи 5 через контакты 12 на добавочныхрычагах б каждого телефонного аппарата, изолированных от других контактов. На фиг. 1 эта изоляция обозначена разрывом линии тела рычага.

Якоря 4 электромагнитов (фиг. Зу имеют по две, изолированных друг от друга пластинкой 2б, заклепки

25 и 27, служащих контактами.

Каждый телефон включен в лиЮ нию через контакт, образуемый якорем 4 соответствующего реле и сердечником, соединенным с одним из проводов линии. Звонки 7 двух аппаратов включены между, особым для каждого аппарата, проводом и землей, а у третьего аппарата звонок присоединен к обоим проводам линии. Если один из абонентов, напр. 3, снимает слуховую трубку своего аппарата, то рычаг б (фиг. 1) соединится с контактом 12 и ток от батареи 5 пройдет через контакт 12, рычаг б, электромагнит реле 3, якорь 4 второго реле, якорь 4 первого реле и возвратится ко второму полюсу батареи.

Электромагнит 3 притянет якорь 4 третьего реле, соединит аппарат 3 с центральной станцией и тем лишит возможности аппараты 1 и 2 соединиться со станцией до окончания разговора по аппарату 3. Если же центральная станция желает вызвать абонента, напр., 2, то для этого телефонистка нажимает на кнопку П. Переменный ток идет от генератора 13 по проводу 14 через правую часть кнопки И, провод 15 и 16, звонок 7, конденсатор 8 в землю з. Левая часть кнопки, изолированная от правой, при нажатии соединяет другой полюс генератора с землей з, чем цепь замыкается и дается сигнал абоненту.

Предмет патента.

Телефонное устройство, характеризующееся, во - первых, применением установленных у абонентов, по одному для каждого абонента, реле 1, 2, 3 по числу имеющихся телефонных аппаратов, якоря 4 которых снабжены изолирующей пластинкой 26 с двумя заклепками 25, 27 (фиг. 4), служащими для образования контакта, обмотки каковых реле включены у каждого из них в цепь местной батареи 5 через соответствующий контакт 12, устроенный на рычаге 6 каждого телефонного, аппарата и изолированный от других контактов рычага, и через якорные контакты двух других реле, и, во — вторых, тем, что каждый телефонный аппарат включен в линию через посредство контакта, образуемого якорем 4 соответствующего реле и его сердечником, соединенным с одним из проводов линии, при чем у двух телефонных аппаратов их звонки 7 включены между особым для каждого аппарата проводом линии и землей, а у третьего телефонного аппарата звонок присоединен к обоим проводам линии с той целью, чтобы, при вызове с телефонной станции, происходящем по обоим .проводам или по одному из них и по земле, приходил в действие лишь один из звонков 7.

К патенту Б. А. ХАРИТАНСКОГО № 8054

Фиг.k.

Г3. . %иио-иитогрефик «Красный Печатнике, Ленинград, Жеждународинй, «е.
