Реферат



ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д. Я. Любович

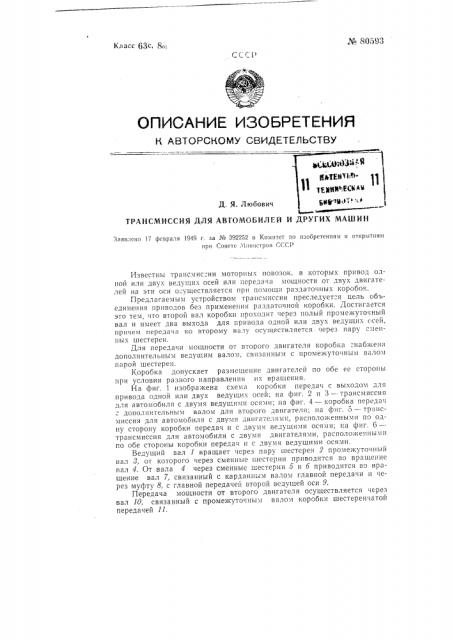

ТРАНСМИССИЯ ДЛЯ АВТОМОБИЛЕЙ И ДРУГИХ МАШИН

Заявлено 17 февраля 1949 r. за № 392252 в Комитет по изобретениям и открытиям прн Совете . 1ииистров ГГГР

Известны трансмис ии моторны. . повозок, в которых привод одной или двух ведущих осей или передача мощности от двух двигателей на эти оси о ушествляется при помощи раздаточных коробок.

Предлагаемым устройством трансмиссии преследует=я цель объединения приводов без применения раздаточной коробки. Достигается это тем, что второй вал коробки проходит через полый промежуточный вал и имеет два выхода для привода одной или двух ведущих осей, причем передача ко второму валу осуществляется. через пару сменных шестерен.

Для передачи мощности от второго двигателя коробка "набжеиа дополHèòåëüíûì ведущим валом, связанным с промежуточHûì валом парой шестерен.

Коробка допускает размещение двигателей по обе ее стороны при условии разного направления их вращения.

На фиг. 1 изображена схема коробки передач с выходом для привода одной или двух ведущи.; осей; на фиг. 2 и 3 — трансмиссия для автомобиля с двумя ведущими осями; на фиг. 4 — коробка передач

: дополнительным валом для второго двигателя; на фиг. 5 — трансмиссия для автомобиля с двумя двигателями, расположенными по одну сторону коробки передач и с двумя ведущими осями; на фиг. 6— трансмиссия для автомобиля с двумя двигателями, расположенными по обе стороны коробки передач и с двумя ведущими осями.

Ведущий вал вращает через пару шестерен 2 промежуточный вал 8, от которого через сменные шестерни приводится Во вращение нал 4. От вала 4 через сменные шестерни 5 и б приводится во вращение вал 7, связанный с карданным валом главной передачи и через муфту 8, с главной передачей второй ведущей оси 9, Передача мощности от второго двигателя осуществляется через вал !О, связанный с промежуточным валом коробки шестеренчатой передачей I!. № 80593

Фиг 4

Фиг 5

Ф:г с7
