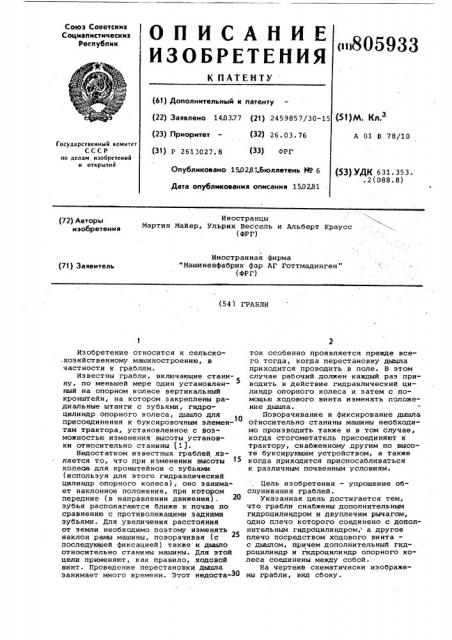

Реферат



Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Опубликовано 150281,Бюллетень HP б

Дата опубликования описания 15.02.81 (5f)e. Кл.

А 01 0 78/10

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 631.353. .2(088.8) (72) Авторы Иностранцы изобретен и я Мартин Майер, Ульрих Вессель и Альберт Краусс I

Иностранная фирма

"Машиненфабрик фар АГ Готтмадинген" (ФРГ) (71) Заявитель (541 ГРАБЛИ

Изобретение относится к сельско.хозяйственному машиностроению, в частности к граблям.

Известны грабли, включающие станину, по меньшей мере один установленный на опорном колесе вертикальный кронштейн, на котором закреплены радиальные штанги с зубьями, гидроцилиндр опорного колеса, дышло для присоединения к буксировочным элементам трактора, установленное с возможностью изменения высоты установки относительно станины )1j, Недостатком известных граблей является то, что при изменении .высоты колеса для кронштейнов с зубьями (используя для этого гидравлический цилиндр опорного колеса), оно занимает наклонное положение, при котором передние (в направлении движения). зубья располагаются ближе к почве по сравнению с противолежащими задними зубьями. Для увеличения расстояния от земли необходимо поэтому изменять наклон рамы машины, поворачивая (с последующей фиксацией) также и дышло относительно станины машины. Для этой цели применяют, как правило, ходовой винт. Проведение перестановки дышла занимает много времени. этот недоста-30 ток особенно проявляется прежде всего тогда, когда перестановку дышла приходится проводить.в поле. В этом случае рабочий должен каждый раз приводить в действие гидравлический цилиндр опорного колеса и затем с помощью ходового винта изменять положение дышла.

Поворачивание и фиксирование дышла относительно станины машины необходи« мо производить также и в том случае, когда стогометатель присоединяют к трактору, снабженному другим по высоте буксирующим устройством, а также когда приходится приспосабливаться к различным почвенным условиям.

Цель изобретения — упрощение обслуживания граблей.

Указанная цель достигается тем, что грабли снабжены дополнительным гидроцилиндром и двуплечнм рычагом, одно плечо которого соединено с дополнительным гидроцнлиндром, а другое плечо посредством ходового винта— с дышлом, причем дополнительный гидроцилиндр и гидроцилиндр опорного колеса соединены между собой.

На чертеже схематически изображены грабли, вид сбоку.

805933

Грабли содержат не менее одного колеса 1, которое несет два радиально расположенных кронштейна 2 с зубьями 3. Кронштейны 2 во время своего вращения вокруг приблизительно вертикальной оси 4 колеса для кронштейнов с зубьями 3 могут поворачиваться так.же вокруг собственных осей. Зубья

3 касаются своим острием земли только s период определенной части поворота. Во нремя касания земли зубья сгребают захваченный ими убираемый материал и путем поворота могут откладывать валок.

Грабли имеют станину 5 с размещен— ным на ней колесом 1 для привода которого предусмотрены расположенная (5 над ним передача 6 и приводной вал 7 заключенный в защитную трубу 8. На станине 5 размещены две пластины 9 (на чертеже показана только задняя пластина). Пластины 9 станины 5 рàс- 2О положены приблизительно параллельно друг другу от передачи 6 до передней стороны стогометателя и заключают между собой защитную трубу B с приводным валом 7. На наружнем конце при- 2д водного вала 7 предусмотрена муфта

10 для соединения шарнирного вала 11 с валом отбора мощности трактора.

Пластины 9 станины несут на нижней трапециевидной детали горизонтальную ось 12, расположенную перпендикулярно направлению движения стогометателя.На этой оси 12 поворотно посажено дышло

13, которое может присоединяться к буксировочной детали 14 на нижних тягах 15 трактора. Кроме того, на оси 12 поворотно установлен коленчатый рычаг .16. С одним плечом коленчатого рычага 16 соединен поворотно установленный на станине 5 гидравлический цилиндр 17, служащий для поворота и 40 фиксирования дышла. Между другим плечом коленчатого рычага 16 и дышлом

13 размещен ходовой винт 18 с рукояткой 19. Вращением рукоятки 19 можно устанавливать положение коленчатого рычага 16 относительно положения дышла 13. При приведении в действие гидравлического цилиндра 17 происходит поворот коленчатого рычага 16 и вместе с ним через ходовой винт 18 поворачивается вокруг своей оси 12 относительно станины 5 дышло 13 и фиксируется в заданном положении.

Колесо 1 устанонлено на опорном колесе 20, посаженном на детали 21, поворотно соединенной с опорной пластиной 22. Опорная пластина 22 установлена на оси 23 под колесом 1.Кро-, ме того, на оси 23 поворотно установлен гидравлический цилиндр 24 опорного колеса, который одной стороной бО соединен с наружным концом детали 21, несущей опорное колесо 20.

Вдоль защитной трубы 8 приводного вала 7 проложен напорный трубопровод

25, который Проходит нал передачей б5

6 и соединяется с гидравлическим цилиндром 24 опорного колеса 20. На участке защитной трубы 8 напорный трубопровод 25 снабжен ответвлением 26, направленным в гидравлический цилиндр

17 дышла 13. Напорный трубопровод 25 начинается от расположенного на передней части станины 5 клапана 27 и может присоединяться к источнику давления (не показан) на тракторе.

Устройство работает следующим образом.

Приведением в действие клапана 27 средство давления поступает,одновременно как в гидравлический цилиндр

17 дышла, так и в гидравлический цилиндр 24 опорного колеса, чтобы произвести одновременно изменение положения по высоте колеса для кронштейнов с зубьями и повернуть дышло

13. Само собой разумеется, что при помощи клапана 27 можно управлять также отводом гидравлической жидкости из гидравлического цилиндра 17 и соответственно гидроцилиндра 24. Для отвода гидравлической жидкости используется приданная гидравлическому цилиндру 17 возвратная пружина (не показана). Использование такой пружины для гидравлического цилиндра 24 опорного колеса излишне, поскольку здесь перевод в исходное положение происходит под действием собственного веса машины.

Таким образом, грабли такой конструкции можно с помощью гидравлической системы в несколько приемов от руки переставлять по высоте над землей, а также компенсировать получающийся при этом наклон граблей путем изменения положения дышла относительно станины машины эа счет удобного управления гидравлическим цилиндром дышла, служащим для поворота и фиксирования дышла. Кроме того, с помощью . этого гидравлического цилиндра можно прицеплять очень простым способом ! грабли к тракторам, снабженными раз— личными по высоте буксирующими устройствами. Наконец, такая конструкция позволяет хорошо приспосабливаться к различным почвенным условиям, обеспечивает исключительно простое приведение граблей из рабочего положения в транспортное и наоборот.

Формула изобретения

Грабли, включающие станину, по меньшей мере один установленный на опорном колесе вертикальный кронштейн, на котором закреплены радиальные штанги с зубьями, гидроцилиндр опорного колеса, дышло для присоединения к буксировочным элементам трактора, установленное с возможностью изменения нысоты установки относительно станины, о т л и ч а ю щ и е с я

805933

Корректор Г. Решет ник, 1

Составитель

Редактор E. Дорошенко Техред А. Савка

Заказ 10956/82 Тирам 711 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб;, д. 4/5

Филиал ППП "Патент", r. ужгород, ул. Проектная, 4 тем, что, с целью упрощения обслуживания, грабли снабжены дополнительным гидроцилиндром и двуплечим рычагом, одно плечо которого соединено с дополнительным гидроцилиндром, а другое плечо посредством ходового винта — с дышлом, причем дополнительный гидроцилиндр и гидроцилиндр опорного колеса соединены между собой.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ М 2206125, кл. 45 с 81/00, 1972.
