Союз Советских

Социалистических

Республик

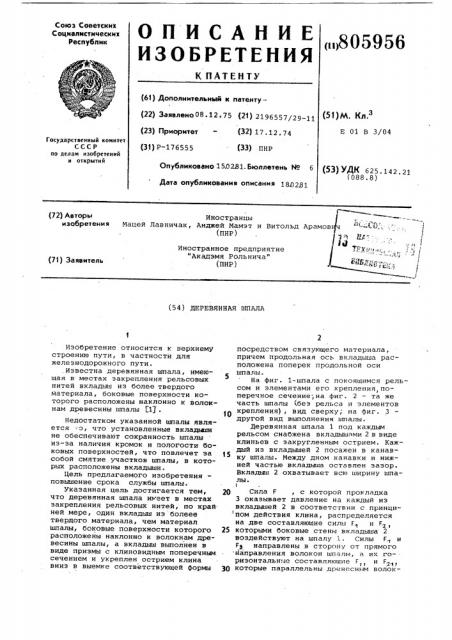

О П И С А Н И E ()gpgggg

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (б1) Дополнительный к патенту— (22) Заявлено 08 ° 12;75 (21) 2196557/29-11 (51) M.

3 (23) Приоритет - (32) 17. 12. 74 (31) Р-176555 (33) ПНР

Е 01 В 3/04

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 15.02В1. Бюллетень ¹ 6 (53) УДК 625. 142 (088.8) Дата опубликования описания 1802,81

»1д

Арамов

131 1У .

34 Р

Иностранцы

Мацей Лавничак, Анджей Мамэт и Витольд (ПНР) (72) Авторы изобретения

„,-, f

)

/

Иностранное предприятие

"Акадэмя Рольнича" (71) Заявитель (ПНР) (54) ДЕРЕВЯННАЯ ШПАЛА

Изобретение относится к верхнему строению пути, в частности для железнодорожного пути. .Известна деревянная шпала, имеющая в местах закрепления рельсовых нитей вкладыш из более твердого материала, боковые поверхности которого расположены наклонно к волокнам древесины шпалы 1Ц .

Недостатком указанной шпалы является о, что установленные вкладьааи не обеспечивают сохранность шпалы иэ-эа наличия кромок и пологости боковых поверхностей, что повлечет за собой смятие.участков шпалы, в которых расположены вкладыши.

Цель предлагаемого изобретения повышение срока службы шпалы.

Указанная цель достигается тем, что деревянная шпала имеет в местах закрепления рельсовых нитей, по край ней мере, один вкладыш из болеее твердого материала, чем материал шпалы, боковые поверхности которого расположены наклонно к волокнам древесины шпалы, а вкладыш выполнен в виде призмы с клиновидным поперечным сечением и укреплен острием клина вниз в выемке соответствующей формы посредством связующего материала, причем продольная ось вкладыша расположена поперек продольной оси шпалы.

На фиг. 1-шпала с покоящимся рельсом и элементами его крепления,поперечное сечение;на фиг. 2 — та же часть шпалы (без рельса и элементов крепления), вид сверху, на фиг. 3 другой вид выполнения шпалы.

Деревянная шпала 1 под каждым рельсом снабжена вкладышами 2 в виде клиньев с закругленным острием. Каждый из вкладышей 2 посажен в канавку шпалы. Между дном канавки и нижней частью вкладыша оставлен зазор.

Вкладыш 2 охватывает всю ширину шпалы. (;И Сила F, с которой прокладка

3 оказывает давление на каждый из вкладышей 2 в соответствии с принци пом действия клина, распределяется на две составляющие силы F„ H F>, 25 которыми боковые стены вкладыша 2 воздействуют на шпалу 1. Силы F„ и

Fp направлены в сторону от прямого направления волокон шпалы, а их горизонтальные составляющие Г,, и Г

30 которые параллельны древеснйм волок805956

Фиг.2 нам, больше. вертикальных составляющих F и F< перпендикулярных волокнам. Сила F прежде всего распределяется вдоль .волокон и только в незначительной степени действует поперек волокон. Поверхность стыка вкладышей 2 со шпалой 1 больше свободной поверхности подкладки 3. Благодаря этому при применении вкладышей 2 получаются меньшие давления на единицу поверхности шпалы по сравнению с давлениями, оказываемыми.на шпалу непосредственно подкладкой 3 (в случае отсутствия вкладышей 2) ., Такое выполнение устройства позволяет осуществить изменение направления давления, передаваемого от рельсов, а именно: с вертикального направления древесных волокон в наклонное относительно этих волокон или.параллельное им.

Формула изобретения деревянная шпала, в частности для железнодорожных и подкрановых путей, имеющая в местах закрепления рельсовых нитей, по крайней мере, один вкладыш из более твердого материала, чем материал шпалы, боковые поверхности которого расположены наклонно к волокнам древесины шпалы, отличающаяся тем, что, с целью повышения срока службы шпалы, вкладыш выполнен в виде призмы с клиновидным поперечным сечением и укреплен острием клина вниз в выемке соответствующей формы посредством связующего материала, причем про15 дольная ось расположена поперек продольной оси шпалы.

Источники информации, принятые во внимание при экспертизе

1.Патент Франции 9 426346, Щ кл. 19а, 2, опублик. 1911.

805956 фигЗ
