Реферат

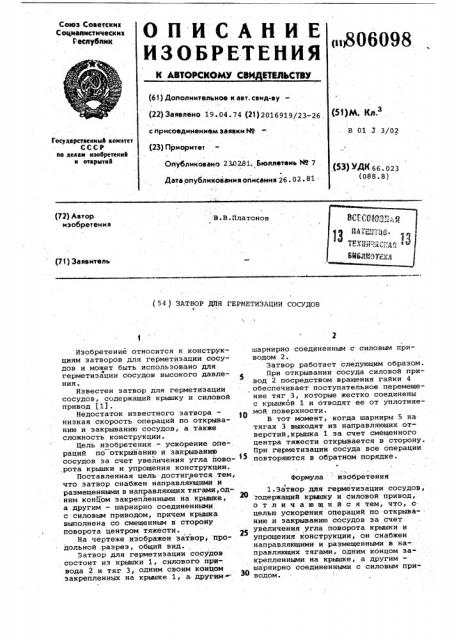

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СИИ ИТИЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19. 04. 74 (21) 2016919(23-26, (51) +

В 01 Х 3/02 с присоединением заявки Йо (23) приоритет

Государствеииый комитет

СССР яо делам изобретеиий и открытий

Опубликовано 23Л2.81. Бюллетень Йо 7,(5З) НЖ 66. 023 (088.8) Дата опубликования описания 26. 02 ° 81 . (72) Автор изобретения

Э.В.Платонов (71) Заявитель (54 ) ЗАТВОР ДЙЯ ГЕРМЕТИЗАЦИИ СОСУДОВ

Изобретение относится к конструкциям затворов для герметизации сосудов и может быть использовано для герметизации сосудов высокого давления.

Известен затвор для герметизации сосудов, содержащий крышку и силовой привод (1).

Недостаток известного затворанизкая скорость операций по открыванию и закрыванию сосудов, а также сложность конструкции.

Цель изобретения — ускорение операций по открыванию и закрыванию сосудов за счет увеличения угла пово.рота крышки и упрощения конструкции.

Поставленная цель достигается:тем, что затвор снабжен направляющими и размещенными в направляющих тягами,одним концом закрепленными на крышке, а другим — шарнирно соединенными с силовым приводом, причем крышка выполнена со смещенным в сторону поворота центром тяжести.

На чертеже изображен затвор про-. дольной разрез, общий вид.

Затвор для герметизации сосудов, состоит иэ крышки 1, силового привода 2 и тяг 3, одним своим концом закрепленных на крышке 1, а другим шарнирно соединенным с силовым приводом 2.

Затвор работает следующим образом.

При открывании сосуда силовой привод 2 посредством вращения гайки 4 обеспечивает поступательное перемещение тяг 3, которые жестко соединены с крышкбй 1 и отводят ее от уплотняемой поверхности.

В тот момент, когда шарниры 5 на тягах 3 выходят иэ направляющих отверстий,крышка 1 за счет смещенного центра тяжести открывается в сторону.

При герметизации сосуда все операции повторяются в обратном порядке.

Формула : изобретения

1.Затвор для герметизации сосудов, 20 :одержащий крышку и силовой привод,. отличающийся тем, что, с целью ускорения операций по открыванию и закрыванию сосудов эа счет

2 увеличения, угла поворота. крышки и упрощения конструкции, он снабжен направляющими и размещенными в направляющих тягами, одним концом закрепленными на крышке, а другим— шарнирно соединенными с силовым при30,, „„

806098

Составитель A.Tàðàñoâ

Редактор В.Еремеева Техред М.Голинка. Корректор Г.Решетник

Заказ 04 Тираж Подписное

ВНИИПИ. Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП"Патент", г.ужгород,ул.Проектная, 2. Затвор по и. 1, о т л и ч а ю щ и и с -я тем, что крышка выполнена со смещенным в сторону поворота центром тяжести.

Источники информации принятые во внимание при экспертизе

1.Патент ПНР 9 б4295, кл. 12 б 2/01, 15.01.72.
