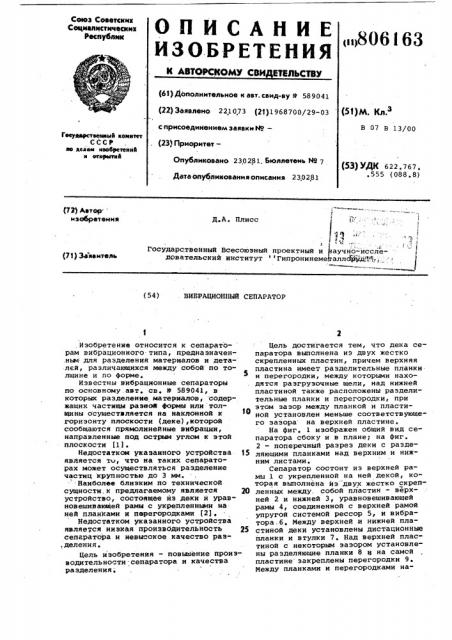

ВИБРАЦИОННЫИ СЕПАРАТОР (54) .Изобретение относится к сепарато- рам вибрационного типа, предназначен.ньм для разделения материалов и деталей, различающихся между собой по толщине и ио форме.

Известны вибрационные сепараторы по основному.авт. св ° 9 589041, в которых разделение материалов, содержащих частицы разной формы или толщины осуществляется на наклонной к ® горизонту плоскости (деке), которой сообщаются прямолинейные вибрации, направленные под острым углом к этой плоскости (1) °

Недостатком указанного устройства 15 является тн, что на таких сепараторах может осуществляться разделение частиц крупностью до 3 мм.

Наиболее близким по технической сущности.к предлагаемому является 2О устройство, состоящее из деки и уравновешивающей рамы с укрепленными на ней планками и перегородками (2), Недостатком укаэанного устройства являеТся низкая нроизвбдительность 25 сепаратора и невысокое качество раз,деления.

Цель изобретения - повыаение производительности сепаратора и качества разделения.

Цель достигается тем, что дека сепаратора выполнена иэ двух жестко скрепленных пластин, причем верхняя пластина имеет разделительные планки и перегородки, между которыми находятся разгрузочные щели, над нижней пластиной также расположены разделительные планки и перегородки, при этом зазор между планкой и пластиной установлен меньше соответствующего зазора на верхней пластине, На фиг. 1 изображен общий вид сепаратора сбоку и в плане; на фиг.

2 - поперечный разрез деки с разделяющими планками над верхним н нижним листами.

Сепаратор состоит иэ верхней рамы 1 с укрепленной на ней декой, которая выполнена йз двух жестко скрепленных между. собой пластин — верхней 2. и нижней 3, уравновешивающей рамы 4, соединенной с верхней рамой упругой системой рессор 5, и вибратора.6 ° Между верхней и нижней пластиной деки установлены дистационные планки и втулки 7. Над верхней пластиной с некоторым зазором установлены разделяющие планки 8 и на самой пластине закреплены перегородки 9.

Между планками и перегородками наЯ «4.

М

Государственный Всесоюзный проектный и аучно-исследовательский институт Гнпронннеме, аллсЦЦщД ;„

8061бЗ ходятся разгрузочные щели 10. Над нижней пластиной. расположены разде- . ляющие планки 11 и перегородки 12.

Работа сепаратора происходит сле" дующим образом, Исходный материал подается одновременно на все секции верхней плас5 тины 2 деки. Благодаря вибрациям, направленным под острым углом к плоскости декй и ее наклону в поперечном направлении, материал перемещается вдоль планок 8, прй этом зерна или детали, толщина которых меньше величины зазора, проходит под планками

8 и через разгрузочные щели 10 попадают на нижнюю пластину 3, по которому транспортируются вдоль деки к 11 разгрузочному краю. Зерна или детали, толщина которых больше зазора, перемещаясь вдоль планок 8, собираются в боковых приемниках. Наличие разгрузочных щелей 10 обеспечивает быстрое 20 удаление тонкой Фракции с рабочей поверхности, кроме того повышается -ipoиэв одительность с епаратора.

Таким образом, основ ое преимущество предлагаемого изобретения состоит в повышении производительности сепаратора и качества разделения.

Формула изобретения

1. Вибрационный сепаратор по авт. св. Р 589041, о т л и ч а ю щ и и с я тем, чтс, с целью повьыения производительности сепаратора и качества разделения, дека сепаратора выполнена из двух жестко скрепленных пластин, причем верхняя пластина имеет разгрузочные щели.

2. Вибрационный сепаратор по п. 1, отличающийс ятем,чтонад нижней пластиной расположены разделительные планки и перегородки, при этом зазор между планкой и пластиной меньше соответствующего зазора на верхней пластине.

Источники информации, принятые во внимание при экспертизе.

1 . AB торс кое св идетельс тво ССС P

Р 94356, кл. В,07 В 7/00, 1947.

2, Авторское свидетельство СССР

Р 589041 кл. В 07 В l 3/00, 1970 (прототип) .
