Реферат



Союз Советский

Социалистическик

Республик

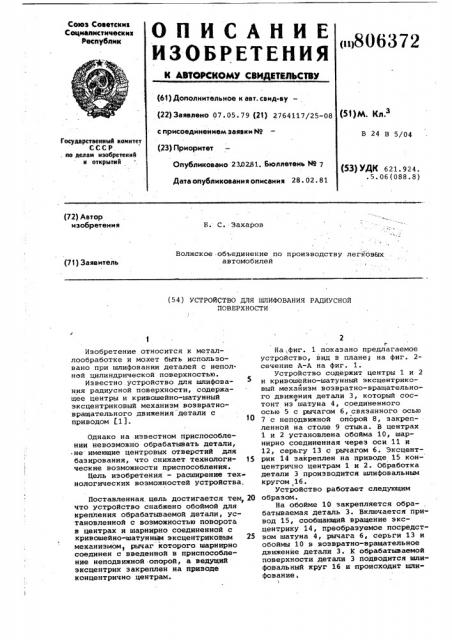

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 07.05.79 (21) 2764117/25-08 ()М с присоединением заявки И9 (23) Приоритет

В 24 В 5/04

Государственный комитет

СССР. но делам изобретений и открытий

Опубликовано 23.0281, Бюллетень И9 7 (53) УДК 621.924.

° 5.06(088.8) Дата опубликования описания 28. 02. 81 (72) Автор изобретения

В. С. Захаров

Волжское объединение по производству легковых автомобилей (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ШЛИФОВАНИЯ РАДИУСНОЙ

ПОВЕРХНОСТИ !

Изобретение относится к металлообработке и может быть использовано при шлифовании деталей с неполной цилиндрической поверхностью.

Известно.устройство для шлифования радиусной поверхности, содержащее центры и кривошейно-шатунный эксцентриковый механизм возвратновращательного движения детали с приводом t.1).

Однако на известном приспособлении невозможно обрабатывать детали, не имеющие центровых отверстий для базирования, что снижает технологические воэможности приспособления.

Цель изобретения — расширение технологических возможностей устройства.

Поставленная цель достигается тем, 20 что устройство снабжено обоймой для крепления обрабатываемой детали, установленной с возможностью поворота в центрах и шарнирно соединенной с кривошейно-шатунным эксцентриковым 25 механизмом рычаг которого шарнирно соединен с введенной в приспособление неподвижной опорой, а ведущий эксцентрик закреплен иа приводе концентрично центрам.

Ф

На,фиг. 1 показано предлагаемое устройство, вид в плане; на фиг. 2сечение A-A на фиг. 1.

Устройство содержит центры 1 и 2 и кривошейно-шатуннь1й эксцентриковый мехайизм возвратно-вращательного движения детали 3, который состоит из шатуна 4, соединенного осью 5 с рычагом б, связанного осью

7 с неподвижной опорой 8, закрепленной на столе 9 стыка. В центрах

1 и 2 установлена обойма 10, шарнирно соединенная через оси 11 и

12, серьгу 13 с рычагом б. Эксцентрик 14 закреплен на приводе 15 концентрично центрам 1 и 2. Обработка детали 3 производится шлифовальным кругом,16.

Устройство работает следующим образом.

На обойме 10 закрепляется обрабатываемая деталь 3. Включается привод 15, сообщающий вращение экс.центрику 14, преобразуемое посредством шатуна 4, рычага б, серьги 13 и обоймы 10 в возвратно-вращательное движение детали 3. К обрабатываемой поверхности детали 3 подводится шлифовальиый круг 16 и происходит шлифование, 1, 3

806372

После окончания обработки шлифовальный круг 16 отводится в исходное положение, привод 15 выключается и происходит замена обработанной детали 3 на необработанную, после чего цикл повторяется.

Так как обрабатываемая деталь

3 крепится к обойме 10, то выполнение на ней центровых отверстий для базирования не требуется.

Таким образом расширяются технологические возможности устройства, Формула изобретения устройство для шлифования радиусной поверхности, содержащее центры и кривсниейно-шатунный эксцентриковый механизм возвратно-вращательного движения детали с приводом, о т л и ч:а ю щ е е с я тем, что, с целью расширения технологических воэможностей устройства, оно снаб5 жено обоймой для крепления обрабатываемой детали, установленной с возможностью поворота в центрах и шарнирно соединенной с кривошейно-шатунным эксцентриковым механизмом, рычаг которого шарнирно соединен с введенной в приспособление неподвижной опорой, а ведущий зксцентрик закреплен на приводе, концентрично центрам.

Источники информации, 15 принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 224326, кл. В 24 В 5/04, 1966. !
