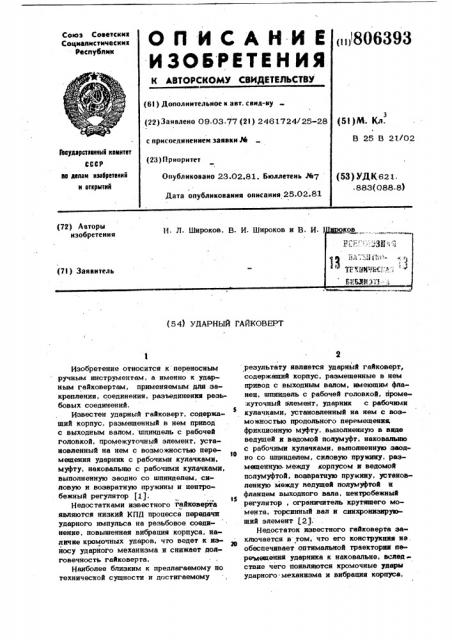

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)l806393

Союз Советскии

Социалистическик

Республик (6l ) Дополнительное к авт. саид-ву (22)Заявлено 09.03.77 (21) 2461724/25-28 (5l )NL. Кл.

В 25 В 23./02 с присоединением заявки Ра

Гееудерставиимй квмитет

СССР ае делам изобретений и еткрнтий (23) П риоритет

Опубликовано 23.02.81. Бюллетень Рм7 (53) УДК 62 1.

883(088 8) Дата опубликования описания 25.02.81 (54) УПАРНЫЙ ГАЙКОВЕРТ

Изобретение относится к переносным ручным инструментам, а именно я ударным гайковертам, применяемым для за« крепления, соединения, разъединения реэьбовых соединений.

Известен ударный гайковерт, содержащий корпус, размещенный в нем привод с выходным валом, шпиндель с рабочей головкой, промежуточный элемент, установленный на нем с возможностью перемещения ударник с рабочими кулачками. муфту, наковальао с рабочими кулачками, выполненную заодно со шпинделем, силовую и возвратную пружины и центробежный регулятор (1).

Недостатками известного гайковерта являются низкий КПО процесса передачи ударного импульса на резьбовое соединение, повышенная вибрация корпуса. наличие кромочных ударов, что ведет к износу ударного механизма и снижает долговечность гайковерта.

Наиболее близким к предлагаемому цо технической сущности и достигаемому

2 результату является ударный гайковерт, содержащий корпус, размещенные в нем привод с выходным валом, имеющим фланец, шпиндель с рабочей головкой, проме:куточный элемент, ударник с рабочими

S кулачками, установленный на нем с возможностью продольного перемещения, фрикционную муфту, выполненную в виде ведущей и ведомой полумуфт, наковальню с рабочими кулачками, выполненную эаод10 но со шпинделем, силовую пружину. размещенную.между корпусом и ведомой полумуфтой. возвратную пружину, установленную между ведущей полумуфтой н

35 фланцем выходного вала, центробежный регулятор . ограничитель крутящего момента, торсинный вал и синхронизирующий элемент (21.

Недостаток известного гайковерта заключается s т оOмM, что его конструкция не. обеспечивает оптимальной траектории пере мещения ударника к наковальне, вслед ствие чего появляются кромочные удары ударного-механизма и вибрация корпуса.

806393

4 ка 8 и ведомой полумуфты l 1 коничесжими поверхностями 22 и 23. Торсионный вал 18 размещен между наковальней

l2 и ударником 8, закреплен .с помощью

s пальца 24 одним концом 25 в наковальне l2 и выполнен с осевой и винтовой канавками 26 и 27 на его боковой поверхности. Промежуточный элемент 7 выполнен в виде вала шестигранного профиля с глухими осевыми отверстиями

28 и 29 на его торцах, в которых с возможностью перемещения установлены свободные концы 30 и 3l торсионного и выходного валов.

Ударник выполнен с радиальным сквозным отверстием 32, в котором установлен синхронизирующий элемент 19, выполненный в виде подпружиненного шарика, взаимодействующего с канавками 26 и

20 27, торсионного вала l8. Ограничитель крутящего момента l7 представляет собой дистанциойную пружину, одетую на торсионный вал 18 и взаимодействующую с торцовыми поверхностями ударника 8

2s и наковальни l2.

Работает ударный гайковерт следующим образом

При достижении определенной угловой скорости привода 2 происходит перемеЭ0 щение тел 23. качения за счет центробежных сил от центра к периферии по газам

20 двухъярусного сепаратора центробежного регулятора l6, создавая при этом давление на конические поверхности 22 и 23, ударника 8 и ведомой полумуфты

Э5 м 1l, вследствие чего возникающая осевая ин- сила перемешает ударник 8 по оси вала оч- 7 шестигранного профиля в сторону наный ковальни l2. Сдвиг ударника 8 в сторону

40 наковальни 12 происходит мгновенно с достижением предельной угловой скорости привода 2, при этом синхронизирующий элемент l9 из ударника 8 входит в осе3. вую канавку 26 боковой поверхности тори- сионного вала 18, создавая вращение на45 ковальне 32 со шпинделем 5 и рабочей головке 6 через торсионный вал l8.

55.снижается КПД передачи ударного импуль са на резьбовое соединение, уменьшается надежность гайковерта.

Цель изобретения - повышение эффективностии.

Поставленная цель достигается тем, что центробежный регулятор выполнен в виде двухъярусного сепаратора .с радиаль ными пазами, в которых с возможностью перемещения установлены тела кач ния, контактирующие с выполненными на торцах ударника и ведомой полумуфть коническими поверхностями, торсионный вал размещен между наковальной и удар ником, закреплен одним концом в наковальне, и на его боковой поверхности

-выполнена V -оoб р eаз нHа0я кKа нHа0в кKа0: а про межуточный элемент выполнен в виде ва ла шестигранного профиля с глухими осевыми отверстиями на торцах, в которых с возможностью перемещения вдол ь них установлены свободные концы торсионного и выходного валов.

Кроме того, ударник выполнен с радиальным сквозным отверстием, в котором установлен синхронизируюший элемент, выполненный в виде подпружиненного вдоль него шарика, взаимодействующего с канавками торсионного вала.

Ка фиг. изображен гайковерт, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — часть торсионного вала с пазом íà его боковой поверхности.

Ударный гайковерт содержит корпус размещенные в нем привод 2 с выходнь валом 3, выполненным с фланцем 4, шп дель. 5 с рабочей головкой 6, промежут ный элемент 7 в виде вала, установлен на нем с возможностью перемещения ударник 8 с Рабочими кулачками 9, фрикционную муфту, выполненную в виде ведущей и ведомой полумуфт l0 и наковальню l2 с рабочими кулачками выполненную заодно со шпинделем 5, с ловую пружину l4, размещенную между . корпусом 1 и ведомой полумуфтой ll, возвратную пружину l5, установленную между ведущей полумуфтой 3,0 и фланцем

4 выходного вала 3 привода 2, центробежный регулятор l6, ограничитель кру.тящего момента l7 в виде пружины, торсионный вал 18 и синхронизируюший элемент l9. Центробежный регулятор 16 выполнен в виде двухъярусного сепаратора с радиальными пазами 20, в которых с возможностью перемшения установлены тела 21 качения, контактирующие с выполненными на торцах ударниС увеличением сопротивления на резьбовом соединении синхронизируюший элемент 19 перемещается из осевой канавки

26 в винтовую канавку 27, посредством которой ударник 8 перемешается к наковальне l2 по оптимальной траектории перед соударением их кулачков 9 и l3 что исключает кромочные удары.

Q момент соударения кулачков 9 и 13 происходит поворот гайки резьбового соединения, и при достижении требуемого

806393

Формула изобретения

1. Ударный гайковерт, содержащий корпус, размещенные в нем привод с выходным BanoM, HMeloIIIHM фланец, ullIHHдель с рабочей головкой,. промежуточный элемент, ударник с рабочими кулачками, установленный на нем с возможностью продольного перемещения, фрикционную муфту выполненную в виде ведущей и

49 крутящего момента шпиндель .5 гайковерта останавливается за счет проскаль/ зывания ведущей полумуфты 10 фрикционной муфты, происходрт автоматическое расцепление ударного механизма с S приводом 2 гайковерта.

Тела 2l качения по пазам 20 двухъярусного сепаратора центробежного регулятора l6 перемешаются от периферии к центру, дистанционная пружина l7 воз- t0 вращает ударник 8 в исходное положение, при этом синхронизирующий элемент 3,9 по канавкам 27 и 26 попадает в радиальное сквозное отверстие 32 ударника 8, который расцепляется с торсионным 15 валом 18, кинематическая цепь взаимодействуя с приводом 2 восстанавливается, и рабочий процесс затяжки;резьбового соединения повторяется. Внедрение пред- лагаемого ударного гайковерта позволяет 2о увеличить энергоемкость в l0 и более раз, уменьшить массу гайковерта íà 15-25%, при этом требуется по сравнению с известным гайковертом на 15-35% меньшая мощность привода, и увеличить в 2-5 раз 2$

КПД передачи ударного импульса на резьбовое соединение с одновременным умень- шением количества ударов от 4 до l5.,ведомой полумуфт, наковальню с рабочи-

I ми кулачками, выполненную заодно со шпинделем, силовую пружину, размещенную между корпусом и ведомой полумуфтой, возвратную пружину, установленную между ведущей полумуфтой и фланцем выходного вала, центробежный регулятор, торсионный вал и синхронизирующий элемент, о т— личающийся тем,что,cöåëéþ повышения эффективности. центробежный регулятор выполнен в виде двухъярусного сепаратора с радиальными пазами и установленных в них с возможностью перемещения тел качения, торцы ударника и ведомой полумуфты выполнены с коническими поверхностями, с которыми контактируют тела качения центробежного регулятора, торсионный вал размещен ежду наковальней и ударником, закреплен одним концом в наковальне, и на его боковой поверхности выполнена V -образная канавка, а промежуточный элемент выполнен в виде вала шестигранного профиля с глухйми осевыми отверстиями íà ropllax, в которых с возможностью перемещения вдоль них установлены свободные концы торсионного и выходного валов.

2. Гайковерт по II. l, о т л и ч а юшийся тем, что ударник выполнен с радиальным сквозным отверстием, в котором установлен синхронизирующий элемент, выполненный в виде подпружиненного вдоль него шарика, взаимодействующего с канавками торсионного вала.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

¹ 510905, кл. В 25 В 2l/02 1974

2. Авторское свидетельство СССР по заявке № 2045892,кл В 25 В2l 02

l 974 (прототип) 806393

Фиг.2

6 Г7 16
