Устройство для изготовленияжелезобетонных изделий

Устройство для изготовленияжелезобетонных изделий

Иллюстрации

Показать все

Реферат

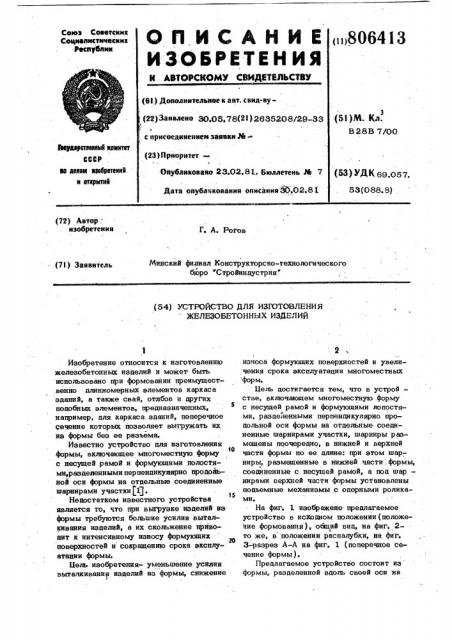

ОП ИСАНИИ

ИЗОВРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соиетсник

Соцнаинстнчесних .Республик щ806413

{6! ) Дополнительное к аит. саид-ву(22) Заявлено 30.05.78(21) 2635208/29 33

1 с присоединением заявки И (Sl)M. Кл.

B28B 7/00 фвударетеееыИ иеметет

СССР в делам юзебрвтееий и етервпий (23 ) Приоритет

Опубликовано 23.02.81. Бюллетень М 7 (53) ЯК 69.057.

53(088. 8) Дата опубликования описаниями.02.8I (72) Автор.: изобретения

Г. А. Рогов

Минский филиал Конструкторско-технологического бюро Стройиндустрия" (7I ) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Изобретение относится к изготовлению железобетонных иэделий и может быть использовано при формовании преимущест.венно .длинномерных элементов каркаса зданий, а также свай, отлбов и других подобных элементов, предназначенных, 5 например, для каркаса зданий, поперечное сечение которых позволяет выгружать их иэ формы беэ ее разъема. .Известно устройство для изготовления формы, включающее многоместную форму

1О с несущей рамой и формующими,полостями,разделенными перпендикулярно продойьной оси формы на отдельные соединенные шарнирами участки Я.

Недостатком известного устройства

11 является то, что при выгрузке изделий из. формы требуются большие усилия выталкивания изцелий, а их скольжение приводит к интенсивному износу формующих поверхностей и сокращению срока эксплуатации формы, Бель изобретения- уменьшение усилия выталкивания иэделий из формы, снижение

2 изчоса формующих поверхностей и увеличения срока эксплуатации многоместных форм.

Цель достигается тем, что в устрой— стве, включающем многоместную форму с несущей рамой и формующими лопостями, разделенными перпендикулярно продольной оси формы на отдельные соециненные шарнирами участки, шарниры размещены поочередно, в нижней и верхней части формы по ее цлиие: при этом шарниры, размещенные в нижней части. формы, соединенные с несущей рамой, а под шар— кирами верхней части формы установлены подъемные механизмы с опорными роликами.

На фиг. 1 изображено предлагаемое устройство в исходном положении(положе ние формования), ойций виц, на фиг. 2то же, в положении распалубки, на фиг.

3-разрез А-А на фиг. 1 (поперечное сечение формы).

Предлагаемое устройство состоит иэ формы, разделенной вдоль своей оси на

3 8084 i несколько участков, обозначенных цифрами 1 и 2, которые соединены между собой в верхней части шарнирами 3, а в нижней части каждый из этих участков. прикреплен к общей несущей раме шарнирами 4.

Яля наглядности несущая рама на чертеже не показана и условно обозначена штриховкой 5, Работает устройство следующим обра- 1о зоме

Для распалубки готовых изделий открывают торцовые борта6, затем посредством включения гидроцилиндров 7 производят одновременный отрыв формующих поверхностей от изделий.

Когда участки 1 и 2 формы опустятся в заданное положение, тогда включаются гидроцилиндры 8, несущие ролики 9 и все изделия приподнимаются на этих роликах ю на заданную высоту, а затем их одновременно выкатывают иэ формы на платформу иля рольганг расположенный у торца формы.

Э 4

Формула изобретения

Устройство для изготовления железобетонных иэделий, включающее многоместную форму с несущей рамой и формующими полостями, разделенными перпендикулярно продольной оси формы на отдельные соединенные шарнирами участки, о т л и ч аю щ е е с я тем, что, с целью улучшения условий распалубки и выгрузки иэделий из формы шарниры участков размещены поочередно в нижней и верхней части формы но ее длине, при этом шарниры, размещенные в нижней части формы, соединены с ее несущей рамой, а под шарнирами, верхней части формы смонтированы подъемные механизмы с опорными роликами.

ИсточНики информации, принятые во внимание при экспертизе

1. Патент США hb3824059, кл. 425-424, 1974 (црототип).

808413

i-a

Составитель Кваша, Редактор Г. Волкова Техред М. федорнак Корректор Л. Иван

Эакае 138/2S Тирж . 640 .: Подинсное

ВНИИПИ Государственного комитета СССР ,но делам иэобретеннй н открыткВ

1l3035, Москва. Ж-35, Раушская на4, a4/S

Фнлнал. ППП. Патент, г. Ужгород, ул. Проектная, 4
