Устройство для привода нагревательныхприжимов k машинам для упаковкив пленку
Патент 806539
Авторы
Классы МПК
Устройство для привода нагревательныхприжимов k машинам для упаковкив пленку
Иллюстрации
Реферат

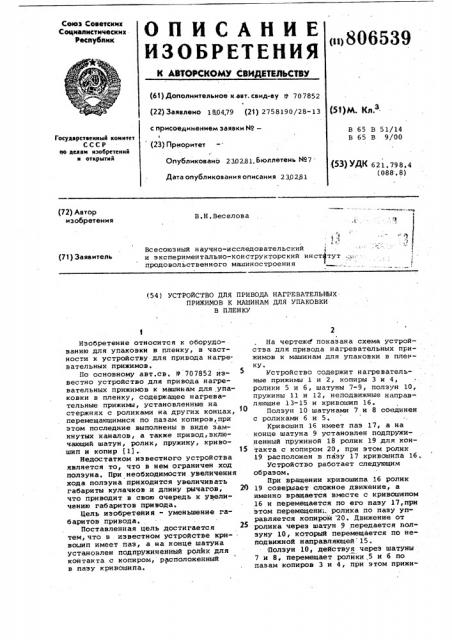

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ >806539
Сеюэ Севетскик
Социалистических
Республик (61) Дополнительное к авт. свид-ву Р 707852
I (22) Заявлено 180479 (21) 2758190/28-13 (51)М. Кл з. с присоединением заявки ¹â€” (23) Приоритет
В 65 В 51/14
В 65 В 9/00
Государственный комитет
СССР ио делам иэобретеиий и открытий
Опубликовано 2302.81. Бюллетень №7 .
Дата опубликования описания 230281 (53) УДК 621.798.4 (088. 8) (72) Автор изобретения
Ф
II
:I
В.Н.Веселова
1 в 5.:
Всесоюзный научно-исследовательский и экспериментально-конструкторский инст )тут продовольственного машиностроения
"и (71) Заявитель
<54) УСТРОИСТВО ДЛЯ ПРИВОДА НАГРЕВАТЕЛЬНЫХПРИЖИМОВ К МАШИНАМ ДЛЯ УПАКОВКИ
В ПЛЕНКУ
Изобретение относится к оборудованию для упаковки в пленку, в частности к устройству для привода нагревательных прижимов.
IIo основному авт.св, Р 707852 известно устройство для привода нагревательных прижимов к машинам для,упаковки в пленку, содержащее нагревательные прижимы, установленные на стержнях с роликами на других концах, перемещающимися по пазам копиров,при этом последние выполнены в виде замкнутых каналов, а также привод,включающий шатун, ролик, пружину, кривошип и копир ill 15
Недостатком известного устройства является то, что в нем ограничен ход полэуна. При необходимости. увеличения хода ползуна приходится увеличивать габариты кулачков и длину рычагов, 20 что приводит в свою очередь к увеличению габаритов привода.
Цель изобретения - уменьшение габаритов привода.
Поставленная цель достигается тем, что в известном устройстве кри- . воыип имеет паз, а на конце шатуна установлен подпружиненный ролИк для контакта с копиром, расположенный в пазу кривошипа.
На чертеже показана схема устройства для привода нагревательных прижимов к машинам для упаковки в пленку, Устройство содержит нагревательные прижимы 1 и 2, копиры 3 и 4, ролики 5 и б, шатуны 7-9, ползун 10, пружины ll и 12, неподвижные направляющие 13-15 и кривошип 16.
Ползун 10 шатунами 7 и 8 соединен с роликами 6 и 5.
Кривошип 16 имеет паэ 17, а на конце шатуна 9 установлен подпружиненный пружиной 18 ролик 19 для контакта с копиром 20, при этом ролик
19 расположен в пазу 17 кривошипа 16.
Устройство работает следующим образом.
При вращении кривошипа 16 ролик
19 совершает сложное движение, а именно вращается вместе с кривошипом
16 и перемещается по его пазу 17,при этом перемещени ролика по пазу управляется копиром 20. Движение от ролика через шатун Р передается ползуну 10, который перемещается по неподвижной направляющей 15.
Полэун 10, действуя через шатуны
7 и 8, перемещает ролики 5 и 6 по павам копиров 3 и 4, при этом прижи"
806539
Составитель A.Âðàæíèêîâà
Редактор A.Øèøêèíà Техред M. Коштура Корректор Е. Рошко
Заказ 153/32 Тираж 752 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, РаушскаЯ наб., д.4/5 филиал ППП Патент, r.Óæãoðoä, ул.Проектная, мы 1 и 2 пережимают рукав 21 упаковочного материала и сваривают поперечный шов пакета.
Направляющие 13 и 14 обеспечивают вертикальное положение нагревательных прижимов.
В предлагаемом устройстве благодаря переменной длине кривошипа можно задать требуемый закон движения ползуну, а, следовательно, и нагревательным прижимам.
В результате получаются пакеты с заданными размерами концов, а время сварки и охлаждения может быть задано в соответствии со свойствами упаковочного материала.
Габариты копира, регулирующего длину кривошипа, уменьшены.
Формула изобретения
Устройство для привода нагреватель ных прижимов к машинам для упаковки
s пленку по авт.св. 9 707852,о т л ич а ю щ е е с я тем, что, с целью уменьшения габаритов привода, криво.шип имеет паз, а на конце шатуна установлен подпружиненный ролик для контакта с копиром, расположенный в пазу кривошипа, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 707852, кл. В 65 В 51/14, 1977.
