Клей

Клей

Иллюстрации

Показать все

Реферат

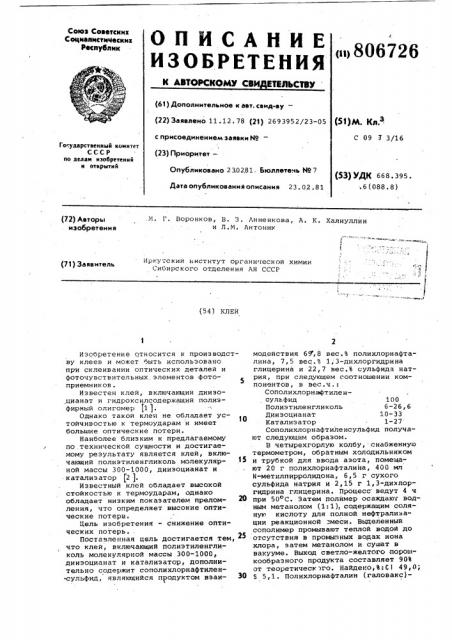

СОЮ2 COIOTCNHX

Соцналнстнйескнк

Реслублнк

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ - 806726 е

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к ввт. саид»ву— (22) Заявлено 11.12. 78 (21) 2693952/23-05 (51)M. Кд..

С 09 У 3/16 с присоединением заявки Йо

Государственный комитет

СССР оо делам изобретений н открытий (23) Приоритет—

Опубликовано 230281. Бюллетень Йо 7 (53) УДК 668 395 .6 (088.8) Дата опубликования описания 23. 02.81 (7.2) Авторы иэобретения, 1. Г. Воронков, В. 3 . анненкова, А. К, Халиуллин и Л.М. Антоник

Иркутскии институт органической химии

Сибирского отделения AH СССР

-;1

: I! (71) Заявитель (54) КЛЕН

Изобретение относится к производству клеев и может быть использовано при склеивании оптических деталей и фоточувствительных элементов фото5 приемников.

Известен клей, включающии дииэоцианат и гидроксилсодержащий полиэфирный олигомер (1 ).

Однако такой клей не обладает устойчивостью к термоударам и имеет большие оптические потери.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является клей, включающий полиэтиленгликоль молекулярной массы 300-1000, диизоцианат и катализатор (2 ).

Известный клей обладает высокой стойкостью к термоударам, однако обладает низким показателем прелом- 20 ления, что определяет высокие оптические потери.

Цель изобретения — снижение оптических потерь.

Поставленная цель достигается тем, что клей, включающий полиэтиленгликоль молекулярной массы 300-1000, дииэоцианат и катализатор, дополнительно содержит сополихлорнафтилен-сульфид, являющийся продуктом взаи- З0 модействия 69, 8 вес. Ъ полихлорнафталина, 7,5 вес. Ъ 1,3-дихлоргидрина глицерина и 22,7 вес.В сульфида натрия, при следующем соотношении компонентов, в вес.ч.:

Сополихлорнафтиленсульфид 100

Полиэтиленгликоль 6-26,6

Диизоцианат 10-33

Катализатор . 1-27

Сополихлорнафтиленсульфид получают следующим образом.

В четырехгорлую колбу, снабженную термометром, обратным холодильником и трубкой для ввода азота, помещают 20 r полихлорнафталина, 400 мп

N-метилпирролидона, 6,5 г сухого сульфида натрия и 2,15 г 1,3-димлоргидрина глицерина. Процесс ведут 4 ч при 50оС. Затем полимер осаждают водным метанолом (1:1), содержащим соляную кислоту для полной нефтрализации реакционной смеси. Выделенный сополимер промывают теплой водой до отсутствия в промывных водах иона хлора, затем метанолом и сушат в вакууме. Выход светло-желтого порошкообраэного продукта составляет 90% от теоретического. Найдено,Ъ:С) 49,0;

5 5,1. Полихлорнафталин (галовакс)—

806726 промышленный продукт по ТУ 6-01-75872, представляет собой однородную массу и выпускается в виде ленты или пластины от светло-желтого до желтосерого цвета с зеленоватым оттенком беэ посторонних примесей, допускается слипание ленты, и имеет:а) плотность при 20 С,(Г/см ),не менее 1,57; б) температура каплепадейия,(С) не менее 94у в) вязкость в градусах E при 150 С в пределе 0,9- 1,13; г) кислотность при пересчете на

НС)(Ъ) — не более 0,01-0,03;. д) золЬность (Ъ) — не более

0,02-0,05) 15 е) содержание хлоридов (В) - не более 0,008-0,018; ж) содержание железа (Ъ) — не более 0,01.

Сополихлорнафтиленсульфид хорошо Щ растворим в четыреххлористом углероде, циклогексаноне, бенэоле и тетрагидрофуране. Температура размягчения

60-65 С.Îí прозрачен в интервале длин волн 2-:14 мкм, показатель преломления 2 (И )равен 1,8-1,82. При нанесении на полупроводниковые структуры не оказывает влияния на их параметры.. Клеевой шов кварц-кварц иэ расплава индивидуального сополимера выдерживает воздействие переменных температур от

-196 до +80 С в течение 26 циклов.

Клей готовят смешением расплава сополихлорнафтиленсульфнда при 60-80 С с полизтиленгликолем,диизоцианатом и катализатором — дибутилдилауратом олова. После перемешивания клея до однородной массы наносят его на разогретые до 60-80 С скленваемые поверхности (ква; чевые стекла) и выдерживают 20-24 ч при ?0-25 С. Жизнес-. тойкость клея — 30 мин. устойчивость клеевого шва проверяют в интервале температуры от -196 до + 70 С.

Сущность изобретения иллюстрируется примерами, представленными в таблице.

Примеры б и 7 представляют состав и свойства известных клеев. Пример 8 является контрольным.

Иэ таблицы следует, что предлагаемый клей выдерживает воздеиствие термоударов и одновременно обладает высоким показателем преломления.

Устойчивость клея к воздействию криогенных температур позволяет использовать его для склеивания оптических деталей и фоточувствительных элементов охлаждаемых фотоприемников.

Повышение показателя преломления клея снижает оптические потери, что позволяет повысить чувствительность аппаратуры на 20% и соответственно повысить выход годных изделий и снизить их себестоимость.

806726

Л !

0J 9 о о о ф ао о в

Ф CO Г . Г» чф с! CO с а с ъ с с с с-! . ч1 -4 -! -! а-! с 4 ч-4 о о с

СЧ СЧ! с с с

<М СЧ < е.ц о

Е Х.Ц !

= ц,o! (М !! о м, о о

М I

1О \О м 1О

М с с

\О 1О м 1О ! (Ч О <Ч т1 <Ч !

О О О О О CI .о о о о о ь аЧ г ч-4 г4 .4 ! 4 ч (ч м е а о а и

X х2 о аовО цою!!!! ж а ы

Р(вой ааае

И !» !!! о

Ф о ц

9» о

Е X а cl о э.о м! а!

X l6

5 Х .

Ц х о

" 0> !. " н о й.е

Ц й!

Х н о ф N ййн

Ф Х Ф .о цж

ыж<б

03 9 и ! =1

° э м ао о с с с

CP еЧ ЪР 4Ч ! ! !!Ъ И И9 О о о о о о о о о а сч о о а м м с. м м c"°, <ч

1. м I. I

%O 1О

1О О! ч!

Ф R цап ю v!

- 3ю9

806726

Формула изобретения

Сополихлорнафтиленсульфид

Полизтиленгликоль

Диизоцианат

Катализатор

)00

6-26,ь

10-33

1-2,7

Составитель A. Просвирин

Редактор Н. Кончицкая Техред A Ач Корректор М. Коста

Заказ 76 43 Тираж 695 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Клей, включакщий полиэтиленгликоль молекулярной массы 300-1000, диизоцианат и катализатор, о т л и ч а ю— щ и. и с я тем, что, с целью снижения оптических потерь, он дополнительно содержит сополихлорнафтнленсульфид, являющийся продуктом взаимодействия

69,8 вес.Ъполихлорнафталина,7,5 вес.Ъ

1,3-дихлоргидрина глицерина и

22,7 вес.% сульфида натрия, при следу-1О ющем состношении компонентов, в вес.ч.

Источники информации, принятые во внимание при кспертиэе

1. Кардашов Д.Л. Синтетические клен, М., "Химия", 1976, с. 172.

2. Патент ФЕ>Г Р 2002457, кл. С 09 7 3/16, 2971 (прототип).
