Реферат

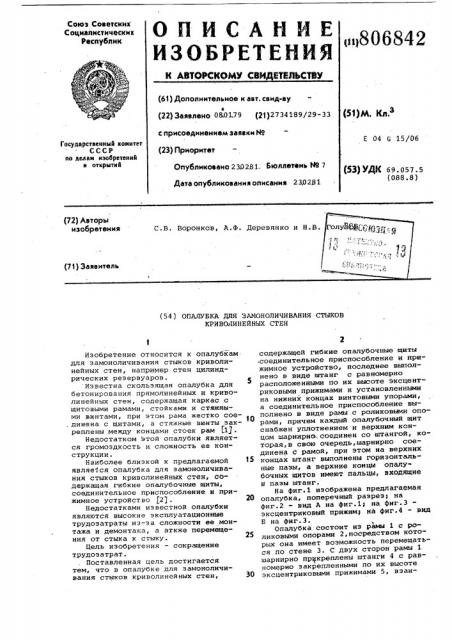

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) 3аявлено 080179 (2))2734189/29-33 (51)PA Кл 3 с присоединением заявки ¹

Е 04 Б 15/06 (23) Приоритет

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 230231; Бюллетень ИЯ 7

Дата опубликования описания 230281 (53) УДЫ 69.057.5 (0SS.8) (72) из (71) (54) ОПАЛУБКА ДЛЯ ЗАМОНОЛИЧИВй,НИЯ СТЫКОВ

КРИВОАИНЕИНЫХ СТЕН содержащей гибкие опалубочные щиты соединительное приспособление и прижимное устройство, последнее выполнено в виде штанг с равномерно расположенными по их высоте эксцентриковыми прижимами и установленными на нижних концах винтовыми упорами, а соединительное приспособление выполнено в виде рамы с роликовыми опорами, причем ка»щый опалубочный щит снабжен уплотнением и верхним концом шарнирно. соединен со штангой, которая,в свою очередь, шарнирно соединена с рамой, при этом на верхних концах штанг выполнены горизонтальные пазы, а верхние концы опалубочных щитов имеют пальцы, входящие

S пазы штанг.

На фиг.1 изображена предлагаемая опалубка, поперечный разрез; на фиг.2 - вид A на фиг.1; на фиг.З эксцентриковый прижим на фиг.4 — вид

Б на фиг.З.

Опалубка состоит иэ рамы 1 с роликовыми опорами 2,посредством которых она имеет возможность перемещаться по стене 3. С двух сторон рамы 1 шарнирно прикреплены штанги 4 с равномерно закрепленными по их высоте эксцентриковыми прижимами 5, взаиИзобретение относится к опалубкам для замоноличивания стыков криволинейных стен, например стен цилиндрических резервуаров. Известна скользящая опалубка для бетонирования прямолинейных и криволинейных стен, содержащая каркас с щитовыми рамами, стойками и сткыными винтами, при этом рама жестко сое- о дивена с щитами, а стяжные винты закреплены между концами стоек рам (1).

Недостатком этой опалубки .является громоздкость и сложность ее конструкции.

Наиболее близкой к предлагаемой являешься опалубка для замоноличивания стыков криволинейных стен, содержащая гибкие опалубочные щиты, соединительное приспособление M прижимное устройство )2J. 20

Недостатками известной опалубки являются высокие эксплуатационные трудозатраты из-за сложности ее монтажа и демонта»:а, а аткже перемещения от стыка к стыку.

Цель изобретения — сокращение трудозатрат.

Поставленная цель достигается тем, что в опалубке для замоноличивания стыков криволинейных стен, 30

806842 модеиствующими с гибкими опалубочными щитами 6, на верхних концах которых закреплены пальцы 7, входящие в горизонтальные прорези 8, образованные на верхних концах штанг 4.

По краям опалубочных щитов — уплотнения 9 с ограничителями 10.

Эксцентриковые прижимы 5 прикреплены к штангам 4 посредством осей 11 и имеют опорные башмаки 12 с криволинейной поверхностью, на которой закреплен слой антифрикционного материала 13. На противоположных концах прижимов 5 установлены клинья 14, одна из граней которых взаимодействует с упорами 15, закрепленными на штангах 4. На нижних концах штанг 4 15 смонтированы винтовые упоры 16, входящие в углубления 17, образованные в основанйи сооружения. В нижней части опалубочного щита 6 смонтирован штуцер 18,для подачи раствора.. 20

Опалубка работает следующим образом.

Раму 1 с помощью роликовых опор

2 перемещают к месту стыка стены так, чтобы продольная ось стыка совпадала с продольной осью опалубочных щитов 6. После этого в углублениях

17 основания устанавливают поворотные упоры 16, затем последовательно по высоте забивают клинья 14, которые приводят в деиствие эксцентриковые прижимы 5, обеспечивая тем саьым плотное прилегание опалубочных щитов 6 к стенке 3. За счет гибкого выполнения щитов 6 при их прижатии к стенке 3 компенсируются ее неровности, а также неточности установки сборных элементов стены в местах стыка. После этого через штуцер 18 производят подачу под давлением раствора, который заполняет все полости 40 стыка;

После твердения раствора производят вывинчивание упоров 16, что ослабляет действие эксцентриковых прижимов 5; которые затем выводят из рабочего положения. Опалубку перемещают к месту другого стыка и производят его замоноличивание таким же образом.

Формула изобретения

1. Опалубка для замоноличивания стыков криволинейных стен; включающая гибкие опалубочные щиты, соединйтельное приспособление и прижимное ,устройство,отличающаяся тем,что,с целью сокращения трудозатрат,прижимное устройство выполнено в виде штанг с равномерно расположенными по их высоте эксцентриковыми прижимами и установленными на нижних концах винтовыми упорами,а соединительное приспособление выполнено в виде рамы с роликовыми, опорами, причем каждый опалубочный щит снабжен уплотнением и верхним концом шарнирно соединен со штангой, которая, в свою очередь шарнирно соединена с рамой

2. Опалубка по п.1, о т л и ч аю щ а.я с я тем, что с целью обеспечения замоноличивания стыков стен различной толщины, штанги выполнены на верхних концах с горизонталь1 ными пазами а верхние концы опалубочI ных щитов имеют- пальцы, входящие в пазы штанг.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 396468, кл. Е 04 G 11/20, 1968.

2. Технология строительного производства, Л., Стройиздат, 1976, с 256 рис ЧН! 806842

ФигЗ ,t
