Глушитель аэродинамическихшумов

Глушитель аэродинамическихшумов

Иллюстрации

Показать все

Реферат

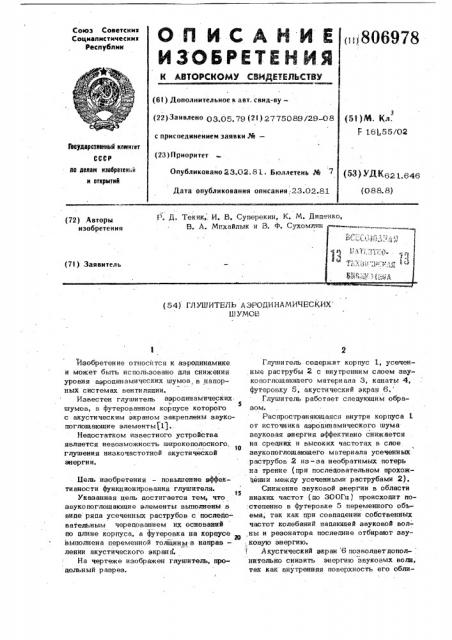

Союз Советскии

Социалистических

Республик

ОЛ ИСЛНИ В

ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (ц806978 (6l ) Дополнительное к авт. свид-ву(22) Заявлено 08.05. 79 (2() 2775089/29-08 (5() М. Кл.

F 16)„55i02 с присоединением заявки J%—

Геаударстеенный квинтет

СССР (23) Приоритет по денем изобретений и етирнтнй

Опубликовано 23.02. 81. Бюллетень М (5З) УД 621.646

Дата опубликования описания,-23.02,81 (088. 8) Р, Д. Текик, И. В. Суперекин, K. M. Диденко, B. А. Мпхайлык и B. Ф. Сухомлин (72) Авторы изобретения (7!) Заявитель (54) ГЛУШИТЕЛЬ А ЗРОДИ НАМИЧЕСКИХ

Ш УМОВ

Изобретение относйтся к аэродинамике и может быть использовано для снижения уровня аэродинамических шумов, в напорных системах вентиляции.

Известен глушитель аэродинамических е

5 шумов, в футерованном корпусе которого с акустическим экраном закреплены звукопоглошаюшие элементы (1) ..

Недостатком известного устройства является невозможность широкополосного., глушения низкочастотной акустической энергии.

Цель изобретения — повышение эффективности функционирования глушителя.

Указанная цель достигается тем, что звукопоглошающие элементы выполнены в виде ряда усеченных раструбов с последовательным чередованием их оснований по длине корпуса, а футеровка на корпусе выполнена переменной толщины в направ— ленин акустического экрана.

На чертеже изображен глушитель, продольный разрез.

Глушитель содержит корпус 1, усеченные раструбы 2 с внутренним слоем звукопоглощающего материала 3, канаты 4, футеровку 5, акустический экран 6.

Глушитель работает следующим образом.

Распространяющаяся внутри корпуса 1 от источника аэродинамического шума звуковая энергия эффективно снижается на средних и высоких частотах в слое звукопоглощающего материала усеченных раструбов 2 из-за необратимых потерь на трение (при последовательном прохождении между усеченными раструбами 2), Снижение звуковой энергии в области низких частот (до ЗООГц) происходит по.степенно в футеровке 5 переменного объема, так как при совпадении собственных частот колебаний падающей звуковой вол,ны и резонатора последние отбирают звуковую энергию.

Акустический экран 6 позволяет допол- . нительно снизить энергию звуковых волн, так как внутренняя поверхность его обли8069 7B формула изобретения

Глушитель аэродинамических шумов, в футерованном корпусе которого с акусти- Источники информации, ческим экраном закреплены звукопоглоща- пРинятые во внимание пРи экспертизе ющие элементы, отличающийся, tO тем, что, с цепью повышения аффективности функционирования, звукопоглощающие

1. Авторское свипетельство СССР

М 341999, кл. F 161 55/02,1970.

Составитель Е. Анкудинова

Редактор В. Данко Temper A. Ач Корректор С. Шекмар

Заказ 23„>

ВНИИ fN Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-Зб; Раушсиая наб., д. 4/5

„Филиал ППП Патент . r. Ужсовод,.тп. Проектная, 4 цована звукопоглощающим материалом, где будут поглощаться падающие звуковые волны элементы выполнены и видо ряпл усе п.нных раструбов с последовательным черепованием их оснований ио ллине корпуса, а

1 футеровка на корпусе выполнена переменной толщины в направлении акустического экран а.
