Способ демпфирования колебанийдавления

Способ демпфирования колебанийдавления

Иллюстрации

Показать все

Реферат

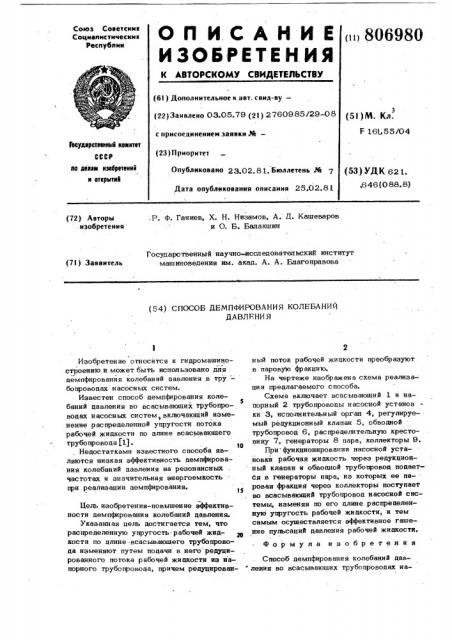

ОП ИСАНИЕ,8()698О

ИЗОВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмк

Социалистическими

Республик (61) Дополнительное к авт. свид-ву— (22)Заявлено ОЗ.05.79 (21) 2760985/29-08 (g1) М. Кл.

F 16L55 04 с присоединением заявки М—

Гееударстееииый комитет

СССР

II0 делам изебретеиий я вткрытвй (23) Приоритет

Опубликовано;>3.02.81. Бюллетень М 7

Дата опубликования описания 25.02.81 (53) УДК 621. ,646 (О 88. 8) .Р. Ф. Ганиев, Х. Н. Низамов, A. Q. Кашеваров и О. Б. Балакшин (72) Авторы изобретения

Государственный научно-исследовательский институт машиноведения им. акад. А. А. Благонравова (7l) Заявитель (54) СПОСОБ ДЕМПФИРОВАНИЯ КОЛЕБАНИЙ

ДАВЛЕНИЯ

Изобретение относится к гидромашиностроению и может быть использовано для демпфирования колебаний давления в тру бопроводах насосных систем.

Известен способ демпфирования колеS баний давления во всасывающих трубопроводах насосных систем.„включающий изменение распределенной упругости потока рабочей жидкости по длине всасывающего трубопровода (1) . . Недостатками известного способа являются низкая аффективность демпфирования колебаний давления на резонансных частотах и значительная энергоемкость при реализации демпфирования.

Hem изобретения-повышение аффективности демпфирования колебаний давления.

Указанная цель достигается тем, что распределенную упругость- рабочей жидкости по длине-всасывающего трубопровода изменяют путем подачи в него редуцированного потока рабочей жидкости иэ напорного трубопровода, причем редуцированный поток рабочей жидкости преобразу1от в паровуто фракцию.

На чертеже изображена схема реализации предлагаемого способа.

Схема включает всасывающий 1 и напорный 2 трубопроводы насосной установ ки З, исполнительный орган 4, регулируемый редукционный клапан 5, обводной трубопровод 6, распределительную крестовину 7, генераторы 8 пара, коллекторы 9.

При функционировапии насосной установкй рабочая жидкость через редукционный клапан и обводной трубопровод подается в генераторы пара, из которых ее naposas фракция через коллекторы поступает во всасывающий трубопровод насосной системы, изменяя по его длине распределенную упругость рабочей жидкости, к тем самым осуществляется аффективное гашение пульсаций давления рабочей жидкости.

Формула изобретения

Способ демпфирования колебаний давления во всасывающих трубопроводах на80 сосных систем,. включающий изменение распределенной упругости потока рабочей жидкости по длине всасывающего трубопровода, о т л и ч а ю щ и.й с я тем, что, с целью повышения эффективности демпфирования колебаний, распределенную упругость рабочей жидкости по длине всасывающего трубопровода изменяют путем подачи в него редуцированного потока ра69 80 4 бочей жидкости из напорного трубопрово-, да, причем редуцированный поток рабочей жидкости првобразуют в паровую фракцию.

5 Источники информации, принятые во внимание при экспертизе

1. Колесников К. С. и др, Динамика топливных систем ЖРД. М., Машгиз, 1975, с. 123- 125.
