pk 80708

Класс 421, 13оз

СССР

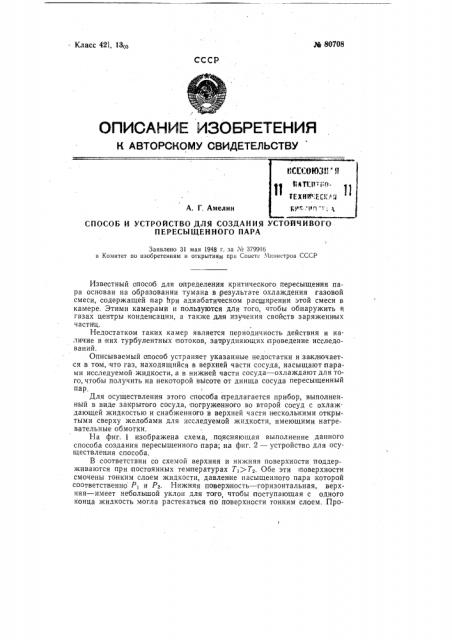

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Г. Амелин

СПОСОБ И УСТРОЙСТВО ДЛЯ СОЗДАНИЯ УСТОЙЧИВОГО

ПЕРЕСЫЩЕННОГО ПАРА

Заявлено 31 мая 1948 г. за М 379916 в Комитет по изобретениям и открытиям при Совете Министров СССР

Известный способ для определения критического пересыщен ия пара основан на образовании тумана в,результате охлаждения газовой смеси, содержащей пар 6ри адиабатическом расширении этой смеси в камере. Этими камерами и пользуются для того, чтобы обнаружить в газах центры конденсации, а также для изучения свойств заряженных частиц.

Недостатком таких камер является периодичность действия и наличие в них турбулентных |потоков, затрудняющих проведение исследованийй.

Описываемый апособ устраняет указанные недостатки и закл ючается в том, что газ, находящийся в верхней части сосуда, насыщают ларами исследуемой жидкости, а в нижней части сосуда — охлаждают для того, чтобы получить на некоторой высоте от днища сосуда пересьпценный пар.

Для осуществления этого способа предлагается прибор, выполненный в виде закрытого сосуда, погруженного во второй сосуд с охлаждающей жидкостью и снабженного в верхней части н есколькими открытыми сверху желобами для исследуемой жидкости, имеющими натревательные обмотки.

На фиг. 1 изображена схема, поясняющая выполнение данного способа создания пересыщенного пара; на фиг. 2 — устройство для осуществления способа.

B соответствии со схемой верхняя и нижняя поверхности поддерживаются при постоянных температурах Т»Т2. Обе эти поверхности смочены тонким слоем жидкости, давление насыщенного пара:которой соответственно Р, и Р>. Нижняя поверхность †горизонтальн, верхняя — имеет небольшой уклон для того чтобы поступающая с одного конца жидкость могла растекаться по поверхности тонким слоем, ПроМ 80708

4ие.1
