М 80719

Класс 21с, 59 о

СССР

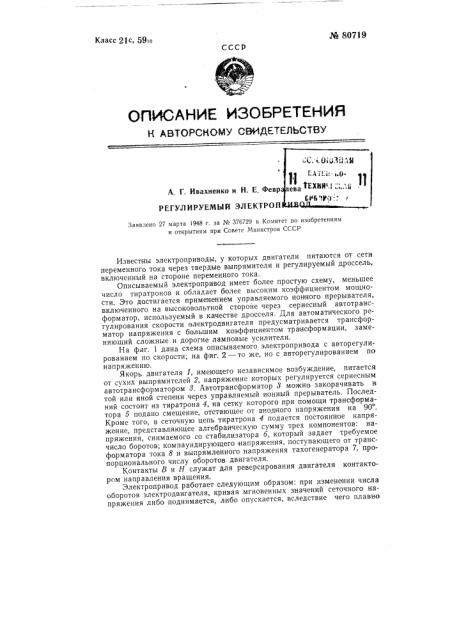

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

И АВТОРСКОМУ СВИДЕТЕйЬСТВУ

А. Г. Ивахненко и Н. Е. Февр

РЕГУЛИРУЕМЫЙ ЭЛЕКТРОП

Заявлено 27 марта !948 г. за Ко 376729 в Комитет по изобретениям и открытиям при Совете Министров СССР

Известны электроприводы, у которых двигатели питаются от сети переменного тока через твердые выпрямители и регулируемый дроссель, включенный на стороне переменного тока, Описываемый электропривод имеет более простую схему, меньшее число тиратронов и обладает более высоким коэффициентом мощности. Это достигается применением управляемого ион ного прерывателя, включенного на высоковольтной стороне через сериесный автотрансформатор, используемый в качестве дросселя. Для автоматического регулирования скорости электродвигателя предусматривается трансформатор напряжения с большим коэффициентом тра|нсформации, заменяющий сложные и дорогие ламповые усилители.

На фиг. 1 дана схема описываемого электропривода с авторегулированием по скорости; на фиг. 2 — то же, но с авторегулированием по напряжению.

Якорь двигателя 1, имеющего независимое возбуждение, питается от ухих выпрямителей 2, напряжение которых регулируется сериесным автотрансформатором 3. Автотрансформатор 8 можно закорачивать в той или иной степени через управляемый ионный прерыватель. Последний состоит из тиратрона 4, на сетку которого при помоши трансформатора 5 подано смещение, отстающее от анод ного напряжения на 90.

Кроме того, в сеточную цепь тиратрона 4 подается постоянное напряжение, представляющее алгебраическую сумму трех компонентов: напряжения, снимаемого со стабилизатора б, который задает требуемое число боротов; компаундирующего напряжения, поступающего от трансформатора тока 8 и выпрямленного напряжения тахогенератора 7, пропорционального числу оборотов двигателя.

Контакты В и Н служат для реверсирования двигателя контакторг.м направления вращения.

Электропривод работает следующим образом: при изменении числа оборотов электродвигателя, кривая мгновенных значений сеточного напряжения либо поднимается, либо опускается, вследствие чего плавно № 80719

4>иг 1

Фиг 2
