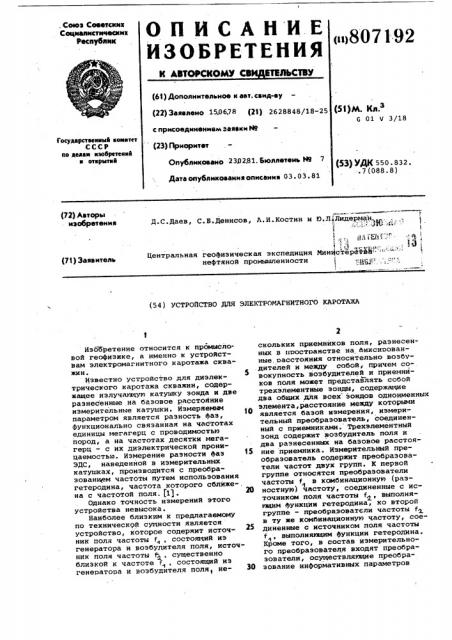

Изобретение относится к промысловой геофизике, а именно к устройствам электромагнитного каротажа скважин.

Известно устройство для диэлектрического каротажа скважин, содержащее излучаи уи катушку зонда и две разнесенные на базовое расстояние измерительные катушки. Измеряемым параметром является разность фаз, функционально связанная на частотах единицы мегагерц с проводимостьи пород, а на частотах десятки мегагерц — с их диэлектрической проницаемостью. Измерение разности фаз

ЭДС, наведенной в измерительных катушках, производится с преобразовани ам частоты путем использования гетеродина, частота которого сближе-. на с частотой поля. (1) . 20

Однако точность измерений этого устройетва невысока.

Наиболее близким к предлагаемому по технической сущности является устройство, которое содержит источНИК ПОЛЯ ЧаСТОТЫ fë ° СОСТОЯЩИЙ Из генератора и возбудителя поля, источник поля частоты, существенно близкой к частоте f„, состоящий из генератора и возбудителя поля, не- ЗО скольких приемников поля, разнесенных в пространстве на йиксиоованные.расстояния относительно возбудителей и между собой; причем совокупность возбудителей и приемников поля может представлять собой трехэлементиые зонды, содержащие два общих для всех зондов одноименных элемента, расстояние между которыми является базой измерения, измерительный преобразователь, соединенный с приемниками. Трехэлементный зонд содержит возбудитель поля и два разнесенных на базовое расстояние приемника. Измерительный преобразователь содержит преобразователи частот двух групп. К первой группе относятся преобразователи частоты f в комбинационнув (разностную) частоту, соединенные с ис1 точником поля частоты УЕ выполняищим функции гетеродина, ко второй группе - преобразователи частоты f< в ту же комбииационнув частоту, соединенные с источником поля частоты выполняющим функции гетеродина.

Кроме того, в состав измерительного преобразователя входят преобразователи, осуществляющие преобразование информативных параметров

807192 сигналов комбинационной частоты в регистрируемые величины. Измеряются амплитуда, фаза, проекции комплексного вектора колебания на ось скважины с фиксированной фазой. Регистрироваться могут как преобразованные в соответствуэщую форму значения указанных величин, так и результаты выполнения различных арифметических операций над этими значениями. Измерительные преобразователи могут располагаться в скважииных и наземных блоках, соединенных кабелем и реалиэунж их передачу данных по принци-. пу частотного и (или) временного разделения (2 j. такое устройство в принципе не мо- 5 жет обеспечить одновременное измерение более чем с двумя трехэлвментными зондами. Для осуществления измерения тремя и более трехэлементными зондаМи недостаточно одной спус-. 20 ко-подъемной операции при каротаже, что в условиях эксплуатации скважииного прибора (градиент температур и т.п.) приводит к возрастанию погрешности и тем самым, уменьшению до- 25 стоверностн определения характеристик среды.

Цель изобретения — повыаение производительности труда.

Цель достигается тем, что в устройство для электромагнитного каротажа, содержащее два источника электромагнитного поля, каждый из которых соединен с разнесвнныии между собой генераторными датчиками, не менее трех приемных датчиков, каждый иэ которых разнесен относительно других датчиков и подключен к отдельному измерительному каналу, включающему два дараллельио включенных смесителя частоты, подключенных к разным 40 источникам электромагнитного поля и нагруженных своими выходами на измерительный преобразователь, соединенный с регистраторои, дополнительно на входе каждого измерительного канала включен буферный каскад, соединенный со входами смесителей частоты. Буферный каскад содержит усилитель, к выходу которого подключены параллельно два буферных элемента.

На чертеже изображено предлагаемое устройство.

В состав устройства входят источник 1 поля частоты f„, источник 2 поля частОты f> ° приемник 3 ПОля измерительный преобразователь 4, 55 регистратор 5. Источники поля содержат генераторные датчики 6 и 7 ° При емники поля содержат приемные датчики 8, 9 и 10 (например три или более), подключенные через буферные Щ каскады 11, 12 и 13 к смесителям частоты первой группы 14, 15 и 16 и второй группы. 17, 18 и 19, а так.же преобразователи 20, 21 и 22 информативных параметров сигналов раз- ф5 ностной частоты в регистрируемые величины. Каждый буферный каскад включает соответственно усилитель 23 и буферные элементы 24 и 25 уси3 лнтель 26 и буферные элементы 27 н

28, усилитель 29 и буферные элементы

30 и 31.

СЬвокупность возбудителей и приемников образует при трехэлементных зонда разной длины с общей парой генераторных датчиков 6 и 7, разнесенных на базовое расстояние. Первый зонд состоит из элементов 6, 7 и 8, второй — из элементов 6, 7 и 9, третий — иэ-элементов 6, 7 и 10.

ПРиемные датчики 8, 9 и 10 соединены с буферными каскадами 11, 12 и 13 измерительного преобразователя 4.

Усилитель 23 буферного каскада

11 соединен с парой буферных элементов 24 и 25, усилитель 24 — с парой

27 и ?8, усилитель 29 — с парой 30 и 31. Узлы 11, 14, 17 и 20 образуют отдельный измерительный канал..Два других аналогичных канала состоят из узлов 12, 15, 18, 21 и 13, 16, 19, 22.

Буферные элементы 24, 27 и 30 соединены с соответствующими смесителями частоты первой группы 14, 15 и 16. Буферные элементы 25, 28 и

31 соединены с соответствующими смесителями частоты второй группы 17, 18 н 19. Смесители частоты первой группы 14, 15 и 16 соединены с источником 2 поля частоты f>, смесители частоты второй группы 17, 18 и 19 соединены с источником 1 поля частоты 1„ . Выходы пар смесителей разноименных групп 14, 17, 15, 18, 16, 19 соединены с соответствующими преобразователями 20, 21 и 22 информативных параметров сигналов комбинационной частоты s регистрируемые величины. Измерительный преобразователь 4 соединен с регистратором 5.

Устройство работает следующим образом. . Источник 1 поля генерирует в окружающем пространстве с помощью генера бриого датчика 6 поле частоты f, источник 2 доля с помощью генераторного датчика 7 - полв частоты f . В каждом дривмном датчике 8, 9 и 10

Формируются сигналы двух частот и У и поступают в усилители 23, 26 и 29. С выхода усилителя 23 сигналы двух частот поступают через буферные элементы 24 и 25 на входы смесителей 14 и 17 частоты. Гетеродиннов напряжение на смеситель 14 поступает с источника 2 поля (частота f ), а на смеситель 17 — с источника 1 поля (частота 1„ ). Таким образом, выходные сигналы преобразователей 14 и 17 частоты поступают на входы преобразователя 20 °

Другие каналы работают аналогично.

807192

Формула изобретения

Состаэитель E.Ãîðîäíè÷åí

Редактор Н.Лазаренко Техред g.рейвес Корректор Г.Решетник

Подписное

Заказ 276 68 Тираж 743 .

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент, г. Ужгород„ ул. Проектная, 4

В преобразователях 20, 21 и 22 амплитуды разности фаз сигналов детектирувтся и поступавт на регистратор 5.

Устройство для электромагнитного каротажа, содержащее два источника электромагнитного поля, каждый из которых соединен с раз::военными между собой генераторными датчиками, не менее трех приемных датчи-, ков, каждый из которых разнесен относительно других датчиков и подключен к отдельному измерительному каналу, вклвчаищему два параллельно включенных смесителя частоты, под-. клвченных к разным источникам электромагнитного поля и нагруженных своими выходами на измерительный преобразователь, который соединен с регистратором, о т л и ч а в щ ее с я тем, что, с цельв повышения производительности труда, на входе каждого измерительного к,.нала включен буферный каскад, соединенный со входами смесителей частоты.
