Реферат

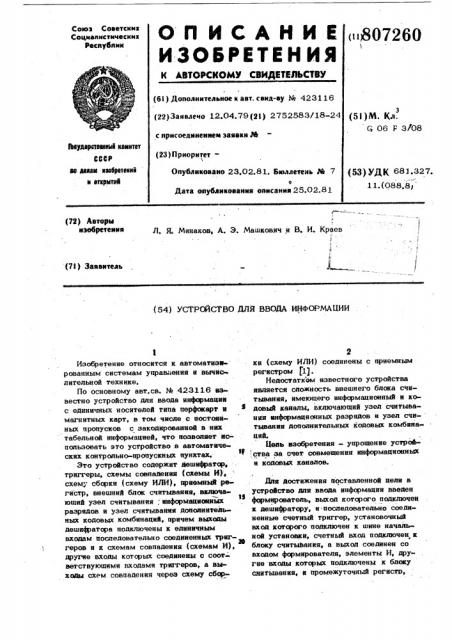

Союз Советскин

Социалистических

Республик

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ807260! (61) Дополнительное к авт. свид-ву М 423116 (22) Заявлено 12.04.79 (Я ) 2752583/18-24 (5! )М. Кл.

G 06 F 3f08 с присоединением заявки М (23) ПриоритетВаударстваиеВ квинтет ссйр аа даяш изобретений и етнрыткй

Опубликовано 23.02.81. Бкмлетеиь Рй 7 (53) УДК 681.327.

1 1. (088.8р

Дата опубликования описании 25.02.81 (72) Авторы изобретения,!

Л. Я. Минаков, А. Э. Машковнч и В. И. Краев

I ! т (7!} Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ

Изобретение относится к автоматная» роввнным сисгемам управления и вычнс». лительной технике.

По основному авт.cs. Ж 423116 из вестно устройство для ввода информации с единичных носителей типа перфокарт и магнитных карт, в том числе с ностоянных пропусков с закодированной в них табельной информацией, что позволяет ис-польэовать это устройство в автоматических контрольно-пропускных пунктах.

Это устройство содержит дешифратор, триггеры, схемы совпадения (схемы И), схему сборки (схему ИЛИ), приемный ре гистр, внешний блок считывания, включа»

М юший узел считывания; информационных разрядов и узел считывания доаолнительных кодовых комбинаций, причем выходы дешифратора подключены к единичным входам последовательно соединенных триггеров и к схемам совпадения (схемам И), другие входы которых соединены с соответствующими входами триггеров, а выходы схем совпадения через схему сбор2 ки (схему ИЛИ) соединены с приемным регистром fl).

НедостаткЪм известного устройства является сложность внешнего блока счи« тыввння, имеющего информационный и кодовый каналы, включающий узел считывания информационных разрядов и узел считътвания дополнительных кодовых комбинаций.

Иель изобретения — упрощение устрой:.ства за счет совмещения информационных и кодовых каналов.

Для достижения поставленной цели в устройство для ввода информации введен формирователь, выход которого подключен к дешифратору, и последовательно соединенные счетный триггер, установочный вход которого подключен к шине начальной установки, счетный вход подключен к блоку считывания, а выход соединен со входом формирователя, элементы И, другие входы которых подключены к блоку снитыввния, и промежуточный регистр, 80726

25 выходы которого подключены к дешифратору, На чертеже представлена функциональная схема предлагаемого устройства.

Устройство содержит дешифратор 1, триггеры 2, элементы И 3, элемент

ИЛИ 4, приемный регистр 5, блок 6 считывания, промежуточный регистр 7, группу кодовых элементов И 8, триггер 9, формирователь 10, Устройство имеет шину 11 начальной установки для подачи внешнего сигнала установки всех триггеров в исходное состояниее.

Вход формирователя 10 соединен с

15 выходом триггера 9, а выход соединен со стробирующим входом дешифратора 1. другие входы дешифратора 1 соединены с выходами промежуточного регистра 7, входы которого соединены с выходами

20 группы кодовых элементов И 8. Первые входы элементов И 8 соединены с выходами блока 6 считывания, а вторые вхо-, ды соединены с выходом триггера 9, счетный вход которого соединен с выходом блока 6 считывания.

Узел считывания, в отличие от известного устройства, используется как для считывания информационных разрядов, так и для считывания дополнительных кодовых комбинаций.

Устройство работает следующим образом.

B исходном состоянии с выходов триггеров 2 и 9 поступает сигнал, соответствующий логической единице, на входы эле- 35 ментов И 3 и 8.

Блок 6 считывания обеспечивает последовательно считывание с носителя кодовых комбинаций и информационных разрядов. 40

В процессе поразрядного считывания информации с носителя с узла считывания на элементы И 8 поступает кодовая комбинация, определяющая порядковый номер последукщего информационного разряда. 45

Эта кодовая комбинация через элементы

8 поступает на промежуточный регистр 7, запоминается этим регистром и поступает на входы дешифратора 1. Эта же кодовая комбинация поступает с узла 6 считывания на приемный регистр 5, но прием ко да(регистрация) этим регистром не происходит ввиду отсутствия сигнала на разрешающем входе регистра 5 (на выходе схемы ИЛИ 4).

После этого с узла 6 считывания по.ступает считанный с носителя код инфор0 4

Я мационного разряда и, одновременно, импульс на счетный вход триггера 9.

По переднему фронту этого импульса срабатывает триггер 9, запрещая поступление кода информационного разряда на промежуточный регистр 7, В момент срабатывания триггера 9 на

erî входе, соединенном с входом формирова,теля 10, вырабатывается перепад напряжения, запускающий формирователь 10. Импульс с выхода формирователя 10 поступает на стробирующий вход дешифратора 1. При этом первый выход дешифрато:ра 1 соответствует кодовой комбинации, зарегистрированной промежуточным регистром 7. Этот импульс проходит через первый элемент И 3 и элемент ИЛИ 4 на разрешающий вход приемного регистра 5; в результате чего код информационного разряда регистрируется приемным регистром.

Задним фронтом импульса с первого выхода дешифратора 1 первый триггер 2 опрокидывается, снимая "единичный" потенциал с входа первого элемента И 3.

Благодаря этому запрещается повторная регистрация приемным регистром того же информационного разряда (сопровождающегося той же дополнительной кодовой комбинацией).

После этого с выходов блока 6 считы-, вания поступает на вход элементов И 8 очередная (новая) кодовая комбинация.

Одновременно на счетный вход триггера

9 поступает импульс, по переднему фронту которого триггер 9 снова опрокидыва-, ется, открывая элементы И 8, поэтому кодовая, комбинация с выхода блока 6 считывания проходит через элементы И 8 и запоминается промежуточным регистром

7. Затем с блока 6 считывания поступает код очередного информационного разряда, который регистрируется приемным регистром 5 по сигналу разрешения, поступившему со второго выхода дешифратора 1 и прошедшему через второй элемент И 3 и элемент ИЛИ 4, Задним фронтом этого импульса опрокидывается второй триггер 2, снимая, единичный потенциал со входа второго элемента И 3. Таким образом последовательно регистрируются приемным регистром все коды информационных разрядов, поступившие с блока считывания.

Импульсы, поступающие на счетный вход триггера 9 одновременно с поступлением с блока 6 считывания дополнительных.кодовых комбинаций, переводят триггер 9 в состояние, разрешающее прохождение кодовой комбинации на промежуточный регистр. Формирователь 10 при этом не

5 80726 запускается. Импульсы, поступающие на счетный вход триггера 9 одновременно с поступлением с блока считывания 6 кодов информационных разрядов, переводят триггер 9 в состояние, запрещающее прохождение кодов информационных разрядов на промежуточный регистр 7,.а перепад на его выходе запускает. формирователь 10, импульс с выхода которого обеспечивает регистрацию поступаю- рй шего кода очередного информационного разряда приемным регистром 5.

Изобретение позволяет получить зна- . чительный зкономический эффект; за счет упрощения внешнего блока. считывания, Особенно существенно это уменьшение ло отношению к устройствам для ввода информации в автоматических системах, в кото-. рых используются носители информации со скрытым кодом, защищенные от намеренного искажения информации.

0 б

Формула изобретения

Устройство для ввода ийформации по авт. св. Ж 42З116, о т л н ч а ю щ ее с я тем, что, с целью упрощения устройства за счет совмещения информационных и кодовых каналов, в него введены формирователь, выход которого подключен к дешнфратару, и последовательно соеднненные счетный триггер, установочный вход котсрого подключен к шкне начальной установки, счетный вход подключен к блоку считывання, а выход соединен со входом формирователя, элементы И, другие входы которых подключены к блоку считывания, л промежуточный регистр. выходы которого подключены к дешифрат Ору

Источники информации, принятые во внимание при экспер нзе

1. Авторское свидетельство СССР

М 423 1 3-6э кл. g 06 Р 3/02, 1974 (BPOTOTHII) å
