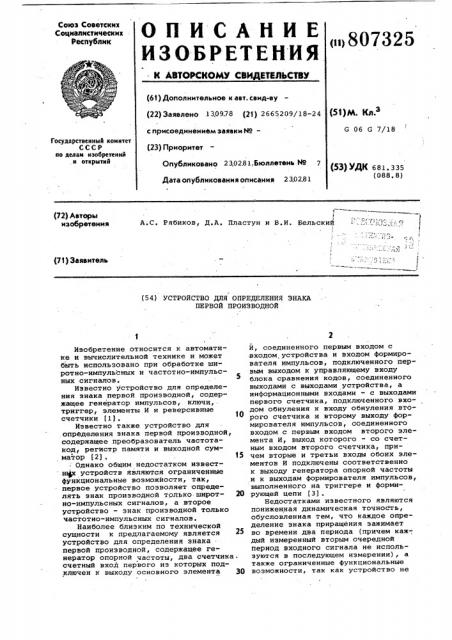

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (is) 807325

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (51)М. К . (22) Заявлено 130978 (21) 2665209/18-24 с присоединением заявки ¹â€”

G G 7/18

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 230281(Бюллетень N9 (53) УДК 681. зз5 (088.8) Дата опубликования описания 23.0281

A,Ñ. Рябиков, Д.А ° Пластун и В.И. Бельский (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ЗНАКА

ПЕРВОЙ ПРОИЗВОДНОЙ

Изобретение относится к автоматике и вычислительной технике и может быть использовано при обработке широтно-импульсных и частотно-импульсных сигналов.

Известно устройство для определения знака первой производной, содержащее генератор импульсов, ключи,. триггер, элементы И и реверсивные счетчики (1) °

Известно также устройство для определения знака первой производной, содержащее преобразователь частотакод, регистр памяти и выходной сумматор (2) . Однако общим недостатком извест нфс устройств являются ограниченные функциональные возможйости, так, первое устройство позволяет определять знак производной только широтно-импульсных сигналов, а второе устройство — знак производной только частотно-импульсных сигналов.

Наиболее близким по технической сущности к предлагаемому является устройство для определения знака первой производной, содержащее генератор опорной частоты, два счетчика счетный вход первого иэ которых подключен к выходу основного элемента

Й, соединенного первым входом с входом устройства и входом формирователя импульсов, подключенного первым выходом к управляющему входу блока сравнения кодов, соединенного выходами с выходами устройства, а информационными входами — с выходами первого счетчика, подключенного входом обнуления к входу обнуления второго счетчика и второму выходу формирователя импульсов, соединенного входом с первым входом второго элемента И, выход которого — со счетным входом второго счетчика, при15 чем вторые и третьи входы обоих элементов И подключены соответственно к выходу генератора опорной частоты и к выходам формирователя импульсов, выполненного на триггере и форми20 рующей цепи (3) .

Недостатками известного являются пониженная динамическая точнос. ть, обусловленная тем, что каждое определение знака приращения зажимает во времени два периода (причем каж-. дый измеренный вторым очередной период входного сигнала не используются в последующем измерении), а также ограниченные функциональные

30 возможности, так как устройство не

807325 позволяет определять знак производной частотно-импульсного сигнала, Целью изобретения является повышение динамической точности и расширение класса обрабатываемых сигналов, Поставленная цель достигается тем, что н устройстно для определения знака первой производной, содержащее генератор опорной частоты, дна счетчика, счетный нход первого из которых подключен к выходу основного элемента И, соединенного первым входом с входом устройства и входом формирователя импульсов, подключенного первым выходом к управляющему входу блока сравнения кодов, соединенного выходами с выходами устройства, а информационными входами с выходами первого счетчика, дополнительно внедены переключатель и группа элементов И, подключенных выходами к поразрядным входам первого счетчика, первыми входами — к выходам второго -счетчика, а вторыми входами — к второму выходу формирователя импульсов, соединенного третьим выходом с установочным входом второго счетчика, счетный вход которого подключен к счетному входу первого счетчика и первому выходу переключателя, соединенного вторым выходом с вторым входом основного элемента И, а входом — с выходом генератора опорной частоты.

На чертеже изображена блок-схема устройства.

Устройство .содержит формирователь

1 импульсов, генератор 2 опорной частоты, основной элемент И 3, подключенный первым входом к входу устройства и входу формирователя 1, первый выход которого соединен с управляющим входом блока 4 сравнения кодов, подключенного информационными входами к выходам первого счетчика 5, соединенного поразрядными входами с выходами элементов И дополнительной группы б, первые входы которых подключены к выходам второго счетчика 7, а вторые входы— к второму выходу формирователя 1, подключенного третьим выходом к установочному входу счетчика 7. Счетные входы счетчиков 5 и 7 соединены с выходом элемента И 3 и с первым выходом переключателя 8,подключенного вторым выходом к второму входу элемента И 3, а входом — к выходу генератора 2 опорной частоты.

Устройство для определения знака первой производной работает следующим образом, Формирователь 1 импульсов формирует по заднему фронту каждого входного широтно-импульсного или частотно-импульсного сигнала три корот-, ких импульса, сдвинутые по нремени между собой на время установления управляющий вход блока 4. По этому сигналу в блок 4 считывается код N с выхода счетчика 5, а затем сигналом. со второго выхода формирователя 1 8 .счетчик 5 через группу элементов И б будет считая выходной код И счетчика

20.7. После этого сигналом с третьего

60

Формула изобретения

45 50

55 переходных процессон н блоке 4 и счетчиках 5 и 7. При поступлении широтно-импульсного сигнала на время

его длительности открывается элемент И 3 и заполняющие импульсы с генератора 2 через переключатель 8 проходят через элемент И 3 .на счетные входы счетчиков 5 и 7, первый из которых работает н режиме вычитания, а второй в режиме суммирования импульсов. С окончанием импульса на входе устройства .элемент И 3 закрывается, а сформированный по заднему фронту этого импульса сигнал с первого выхода формирователя 1 поступает на выхода формирователя 1 в счетчике 7 устанавливается начальное значение кода No.

Таким образом, в момент времени окончания текущего импульса длительности Т в счетчике 5 будет сформирован код, равный

Nî + fo (T„»„ где f — частота импульсов генератоо ра 2;

Т. — длительность предыдущего

1-1, входного импульса.

Этот код поступает в блок 4 сравнения кодов, где сравнивается с опорным кодом N . По результатам сравнео ния определяется знак производной, причем положительному знаку производной соответствует выходной код счетчика 5 меньший опорного кода, а отрицательному знаку — больший опорного кода.

При определении знака производной частотно-импульсного сигнала генератор 2 через переключатель 8 подключается непосредственно к счетным входам счетчиков 5 и 7. В этом случае сравнению подлежат периоды частотно-импульсного сигнала, Таким образом, предлагаемое устустройство позволяет по сравнению с известным повысить динамическую точность, за счет определения знака производной в каждом периоде входного сигнала, а также позволяет расширить функциональные возможности посредством определения знака производных как широтно-импульсных, так и частотно-импульсных сигналов, устройство для определения знака первой производной, содержащее генератор опорной частоты, два счет807325

Составитель С. Казинов

Редактор В, Лазаренко Техред С. Беца Корректор Г. Назарова

Тираж 756 Подписное

ННИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 294/75

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 чика, счетный вход первого из которых подключен к выходу основного элемента И, соединенного первым входом с входом устройства и вХодом формирователя импульсов, подключенного первым выходом к управляю5 щему входу блока сравнения кодов, соединенного выходами с выходами устройства, а информационными входами с выходами первого счетчика, о т л и ч а ю щ е е с я

10 тем, что, с целью повышения динамической точности и расширения класса обрабатываемых сигналов, в него дополнительно введены переключатель и группа элементов И, подключенных выходами к поразрядным 15 входам первого счетчика, первыми входами — к выходам второго счетчика, а вторыми входами - к второму выходу формирователя импульсов, соединенного третьим выходом с установочным входом второго счетчика, счетный вход которого подключен к счетному. входу первого счетчика и первому выходу переключателя, соединенного вторым выходом с вторым входом основного элемента И, а входом — с выходом генератора опорной частоты.

Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 543949, кл. G 06 G 7/18 1975.

2. Авторское свидетельство СССР

Р 557384, кл. G 06 G 7/18, 1976.

3. Авторское свидетельство СССР

9 611219, кл. G 06 G 7/18 1977 (прототип).
