Устройство для защиты аккумуляторнойбатареи

Устройство для защиты аккумуляторнойбатареи

Иллюстрации

Показать все

Реферат

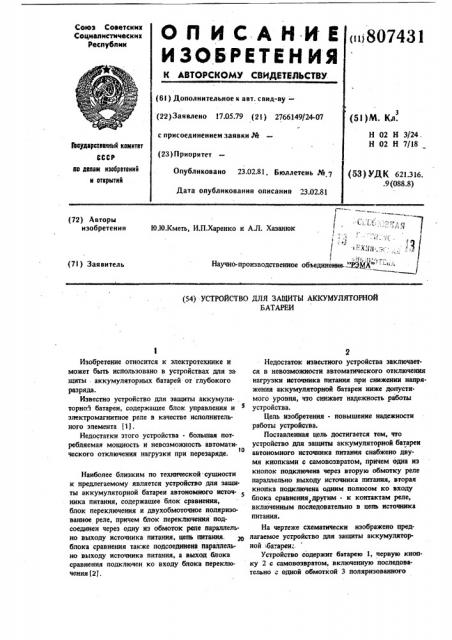

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Совет сник

Социалистичесиик республик (iii807431

1

3 (6I ) Дополнительное к авт. саид-ву— (22) Заявлено 17.05.79 (21) 2766349/24-07 (5! )М. Кл.

Н 02 Н 3/24.

Н 02 Н 7/18 с присоединением заявки И

Гавударставнный каннтет

СССР (23) Приоритет

Опубликовано 23.02.81. бюллетень ¹ 7

Дата опубликования описания 23.02.81 пв данаи нзобретаннй и открытнй (53) УД К 621.316. .9 (0&8.8) }, " }- - 1.}.: ;;;-: ";,. : q

i

Ф ." у) Я ф } } 1,-, I

1 ->,."

Научно-производственное обьедине}н}е. }МА" -" (72) Авторы изобретения Ю.Ю.Кметь, И.П,Харенко и А.Л. Хаэанюк (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ АККУМУЛЯТОРНОЙ

БАТАРЕИ

Изобретение относится к электротехнике и может быть использовано в устройствах для за. шиты аккумуляторных батарей от глубокого разряда.

Известно устройство для зашиты аккумуля-, торной батареи, содержащее блок управления и электромагнитное реле в качестве исполнительного элемента (1).

Недостатки этого устройства - большая потребляемая мощность и невозможность автомати}о ческого отключения нагрузки при перезаряде.

Наиболее близким по технической сущности к предлегаемому является устройство для защиты аккумуляторной батареи автономюго источ- ника питания, содержащее блок сравнения, блок переключения и двухобмоточное поляризованное реле, причем блок переключения нодсоединен через одну иэ обмоток реле параллельно выходу источника питания, цепь питания. блока сравнения также подсоединеиа параллельно выходу источника питания, а выход блока сравнения подключен ко входу блока переключения J2J.

Недостаток известного устройства заключается в невозможности автоматического отключения нагрузки источника питания при снижении напряжения аккумуляторной батареи ниже допустимого уровня, что снижает надежность работы устройства.

Цель изобретения - повышение надежности работы устройства.

Поставленная цель достигается тем, что устройство для защиты аккумуляторной батареи автономного истов}ика питания снабжено двумя кнопками с самовоэвратом, причем одна из кнопок подключена через вторую обмотку реле параллельно выходу источника питания, вторая кнопка подключена одним полюсом ко входу блока сравнения другим - к контактам реле, Ф включенным последовательно в цепь источника питания.

На чертеже схематически изображено предлагаемое устройство для защиты аккумуляторной батареи„. устройство содержит батарею 1, первую кнопку 2 с самовозвратом, включенную последовательно с одной обмоткой 3 поляризованного

Составитель В.Бунаков

Техред А. Савка

Корректор Л.Иван (Редактор О.Малец

Заказ 306/81 ... Тираж 686

ВНИИПИ ГосударСтвенного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал IIIIII "Патент", г.ужгород, ул.Проектная,4

3 80743 реле, вторую кнопку 4 с самовозвратом, подключенную ко входу блока 5 сравнения; контакты б реле, включенные между аккумуляторной батарей и выходом блока питания, вторую обмотку 7 поляризованного реле, включенную последовательно с блоком 8 переключения.

Устройство работает следующим образом.

При замыкании кнопки 2 на обмотку 3 реле подается напряжение и контакты б замыкаются

При нормальном напряжении батареи 1 напряжение иа выходе блока 5 сравнения недостаточно для срабатывания блока 8 переклияения. и обмотка 7 обесточена. При понижении напряжения н» аккумуляторной батарее, ниже допустимого уровня, напряжение на выходе блока

5 сравнения скачком увеличивается, блок переключения срабатывает и подает напряжение на обмотку 7. Контакты 6 реле размыкаются и.отключают аккумуляторную батарею. При нажатии кнопки 4 напряжение подается на вто20 рой вход блока 5 сравнения и напряжение на ее выходе увеличивается и при нормальном напряжении аккумуляторной батареи, Формула. изобретения

Устройство для защиты аккумуляторной батареи автономного источника питания, содер1 4 жащее блок сравнения, блок переключения и двухобмоточное поляризованное реле, причем блок переключения подсоединен через одну из обмоток реле параллельно выходу источника питания, цепь питания блока: сравнения также подсоединена параллельно выходу источника питания, а выход блока сравнения подключен ко входу блока переключения, о т л и ч а ющ е е с я тем, что, с целью повышения надежности, оно снабжено двумя кнопками с самовозвратом, причем одна as кнопок подключейа через вторую обмотку реле параллельно выходу источника питания, вторая кнопка подключена одним полюсом ко входу блока сравнения, другим - к контактам реле, включенным последовательно в цепь источника питания.

Источники информации, принятые во внимание прн экспертизе

1. Шилин А. Ограничение глубокого разряда аккумуляторной батареи,- "Радио", 1971, У 3, с.37.

2. Авторское свидетельство СССР N4 4355608, кл. Н 02 Н 3/24, 1970.
