№ 80785

Класс 1с, 1 i

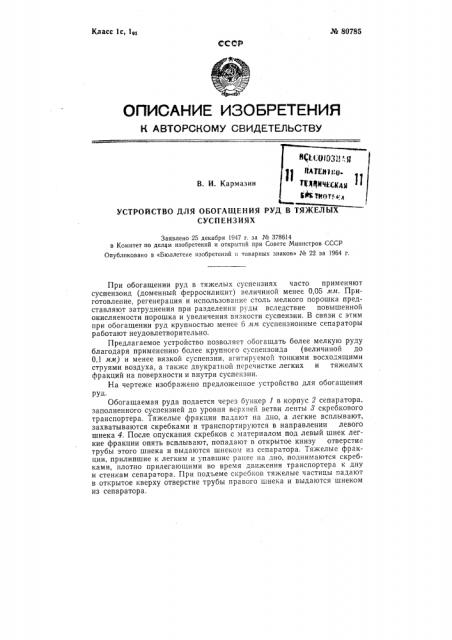

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. И. Кармазин

УСТРОЙСТВО ДЛЯ ОБОГАЩЕНИЯ РУД В ТЯЖЕЛЫХ

СУСПЕНЗИЯХ

Заявлено 25 декабря 1947 r. за № 378614 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 22 за 1964 г.

При обогащении руд в тяжелых суспензиях часто применяют суспензоид (доменный ферросилицит) величиной менее 0,05 л1л1. Приготовление, регенерация и использование столь мелкого порошка представляют затруднения при разделении руды вследствие повышенной окисляемости порошка и увеличения вязкости суспензии. В связи с этим при обогащении руд крупностью менее б,им суспензионные сепараторы работают неудовлетворительно.

Предлагаемое устройство позволяет обогащать более мелкую руду благодаря применению более крупного суспензоида (величиной до

0,1 мм) и менее вязкой суспензии, агитируемой тонкими восходящими струями воздуха, а также двукраI кой перечистке легких и тяжелых фракций на поверхности и внутри суспензии.

На чертеже изображено предложенное устройство для обогащения руд.

Обогащаемая руда подается через бункер 1 в корпус 2 сепаратора. заполненного суспензией до уровня верхней ветви ленты 8 скребкового транспортера, Тяжелые фракции падают на дно, а легкие всплывают, захватываются скребками и транспортируются в направлении левого шнека 4. После опускания скребков с материалом под левый шнек легкие фракции опять всплывают, попадают в открытое книзу отверстие трубы этого шнека и выдаются шнеком из сепаратора. Тяжелые фракции, прилипшие к легким и упавшие ранее на дно, поднимаются скребками, плотно прилегающими во время движения транспортера к дну и стенкам сепаратора. Г1ри подъеме скребков тяжелые частицы падают в открытое кверху отверстие трубы правого шнека и выдаются шнеком из сепаратора..№ 80785

Предмет изобретения

1. Устройство для обогащения руд в тяжелых суспензиях с применением цепного скребкового транспортера и поддувом воздуха для предотвращения расслаивания суспензии, о т л и ч а ю щ е е с я тем, что, с целью использования одной ветви транспортера для сбора легкой фракции, а другой — для сбора тяжелой фракции и одновременной агитации суспензии, скребковый транспортер помещен в корпус такой формы, что скребки транспортера своими внешними краями почти прилегают к внутренней стенке корпуса, а пространство между ветвями транспортера служит для помещения суспензии и расслаивания руды на легкую и тяжелую фракции.

2. Устройство по п. 1, о т л и ч а ю щ е е с я применением внутри барабана скребкового транспортера шнеков для вывода продуктов обогащения. № 80785
