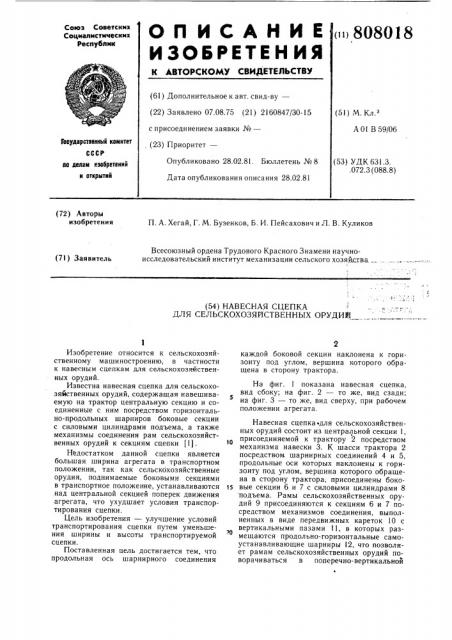

Оll ИСАНИЕ 8ОВО18

ИЗОБРЕТЕН ИЯ

Союз Советским

Социалистических

Реслублик

К .АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.08.75 (21) 2160847/30-15 с присоединением заявки №вЂ”, (23) Приоритет—

Опубликовано 28.02.81. Бюллетень № 8

Дата опубликования описания 28.02.81 (51) М. Кл.з

А ОI В 59/06

Гооударстееииый комитет

СССР (53) УДК 631.3. .072.3 (088.8) оо делам изабретеиий и открытий (72) Авторы изобретения

П. А. Хегай, Г. М. Бузенков, Б. И. Пейсахович и Л. В. Куликов

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт механизации сельского хозяйства ., (71) Заявитель (54) НАВЕСНАЯ СЦЕПКА

ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ОРУДИЩ

Изобретение относится к сельскохозяйственному машиностроению, в частности к навесным сцепкам для сельскохозяйственных орудий.

Известна навесная сцепка для сельскохозяйственных орудий, содержащая навешиваемую на трактор центральную секцию и соединенные с ним посредством горизонтально-продольных шарниров боковые секции с силовыми цилиндрами подъема, а также механизмы соединения рам сельскохозяйственных орудий к секциям сцепки (1).

Недостатком данной сцепки является большая ширина агрегата в транспортном положении, так как сельскохозяйственные орудия, поднимаемые боковыми секциями в транспортное положение, устанавливаются над центральной секцией поперек движения агрегата, что ухудшает условия транспортирования сцепки.

Цель изобретения — улучшение условий транспортирования сцепки путем уменьшения ширины и высоты транспортируемой сцепки.

Поставленная цель достигается тем, что продольная ось шарнирного соединения

2 каждой боковой секции наклонена к горизонту под углом, вершина которого обращена в сторону трактора.

На фиг. 1 показана навесная сцепка, вид сбоку; на фиг. 2 — то же, вид сзади; на фиг. 3 — то же, вид сверху, при рабочем положении агрегата.

Навесная сцепка для сельскохозяйственных орудий состоит из центральной секции 1, присоединяемой к трактору 2 посредством механизма навески 3. К шасси трактора 2 посредством шарнирных соединений 4 и 5, продольные оси которых наклонены к горизонту под углом, вершина которого обращена в сторону трактора, присоединены бокоIs вые секции 6 и 7 с силовыми цилиндрами 8 подъема. Рамы сельскохозяйственных орудий 9 присоединяются к секциям 6 и 7 посредством механизмов соединения, выполненных в виде передвижных кареток 10 с

?О вертикальными пазами 11, в которых размещаются продольно-горизонтальные самоустанавливающие шарниры 12, что позволяет рамам сельскохозяйственных орудий поворачиваться в поперечно-вертикальной плоскости. Для обеспечения жесткости конструкции в транспортном положении на шасси трактора установлены упоры 13.

При переводе агрегата в транспортное положение боковые секции с сельскохозяйственными орудиями поднимаются вверх посредством силовых цилиндров 8. При этом наличие в устройстве шарниров с наклонными к горизонтальной плоскости осями поворотов позволяет осуществлять поворот боковых секций в вертикальной плоскости и разворот их в горизонтальной плоскости, что приводит к сокращению ширины транспортируемой сцепки. При переводе секций в транспортное положение требуется одно управляющее воздействие.

808018

Формула изобретения

Навесная сцепка для сельскохозяйственных орудий, содержащая навешиваемую на трактор центральную секцию и шарнирно соединенные с ним боковые секции с силовыми цилиндрами подъема, а также механизмы соединения рам сельскохозяйственных орудий с секциями сцепки, отличающаяся тем, что, с целью улучшения условий транспортирования сцепки, продольная ось шарнирного соединения каждой боковой секции

10 наклонена к горизонту под углом, вершина которого обращена в сторону трактора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 435769, кл. А 01 В 59/06, 1971.

Рие, 2

808018

Редактор С. Тараненко

Заказ 10750/1

Составитель Т. Зиматова

Техред А. Бойкас Корректор Г. Решетник

Тираж 711 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
